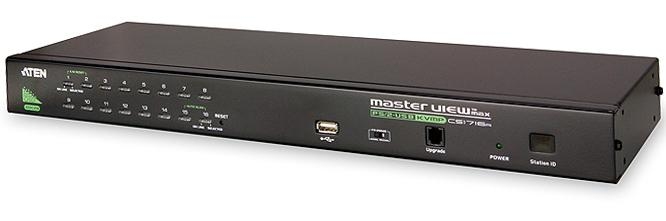

KVM переключатель CS1716A – устройство управления, которое обеспечивает доступ ко множеству компьютеров с единственной PS/2 или USB консоли (клавиатура, мышь или монитор). Одно устройство CS1716A может управлять 16 компьютерами. При шлейфовом подсоединении до 31 дополнительного переключателя можно управлять 512 компьютерами с единственной консоли (клавиатура, монитор, мышь). Также любые периферийные устройства, подключенные к USB порту на передней панели переключателя, доступны каждому компьютеру в порядке очередности запроса.
Номер патента: CN ZL 02122202.9 ,TW 183765
Артикул (и возможные варианты его написания): CS1716A-AT-G; CS1716A-AT; CS1716A; CS-1716A; CS1716AG
Особенности
-
с одной консоли можно управлять до 16 компьютерами
-
при шлейфовом подсоединении до 31 дополнительного модуля можно управлять до 512 компьютерами с единственной консоли
-
USB порт на передней панели обеспечивает доступ каждому компьютеру к USB периферийным устройствам*
-
двойной интерфейс подключения поддерживает компьютеры и консоли с PS/2 и USB соединением
-
многоплатформенная поддержка - Windows 2000/XP/Vista, Linux, Mac и Sun
-
технология эмуляции экрана сохраняет EDID (Extended Display Identification Data) данные, поступающие на монитор с консоли, для оптимизации разрешения экрана
-
поддерживает мультимедийные USB клавиатуры: PC, Mac и Sun
-
автоматическое распознавание PS/2 и USB интерфейса
-
эмуляция USB / PS/2 клавиатуры и мыши – загрузка компьютеров происходит даже при отсутствии консоли
-
превосходное качество видео – до 2048 x 1536; DDC2B
-
не требуется программное обеспечение – удобный выбор компьютера посредством кнопок переключения на передней панели, “горячих” клавиш и многоязычного интерактивного экранного меню (OSD-меню)
-
автоматическое определение последовательности подключения переключателей в стеке при шлейфовом соединении; LED-индикаторы на передней панели показывают последовательный номер соединения переключателя.
-
автоматическое переименование портов при изменении последовательности станций
-
двухуровневая защита паролями; только зарегистрированные пользователи отслеживают и управляют компьютерами; отдельные профили для каждого из четырех пользователей и администратора
-
режим Auto Scan для мониторинга выбранных пользователем компьютеров
-
широковещательный режим: синхронное выполнение операций на всех выбранных компьютерах
-
“горячее” подключение – подсоединение и отсоединение компьютеров без выключения питания переключателя
-
включение/отключение устройства звукового оповещения с помощью “горячих” клавиш и OSD-меню
-
одновременное обновление встроенного программного обеспечения у всех подключенных KVM переключателей через шлейфовый кабель
-
крепление в 19” стойку (1U)
* Доступ к USB периферийным устройствам возможен только при установленном соединении через USB кабель; через PS/2 соединение – не возможен.
Комплект поставки
-
1 x KVM переключатель со стандартным набором для монтажа
-
2 x пользовательские наборы KVM кабелей
-
1 x консольный кабель
-
1 x кабель для обновления встроенного программного обеспечения
-
1 x шнур заземления
-
1 x набор ножек для крепления (4 шт.)
-
1 x адаптер питания
-
1 x руководство пользователя
-
1 x руководство для быстрого старта
-
Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:
Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости офисных KVM переключателей с устройствами ATEN.

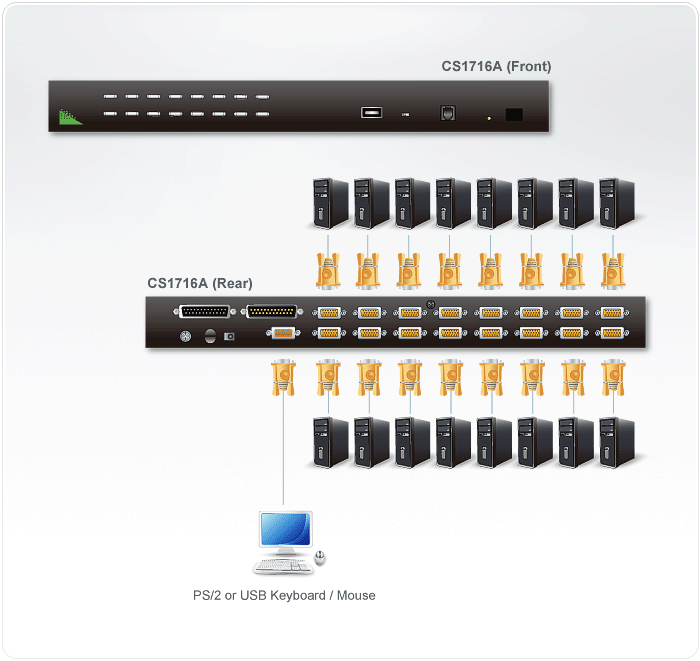

Схема подключения
Спецификация
Параметры
|
Значение
|
Количество подсоединяемых компьютеров |
Непосредственно |
16 |
Максимально (через каскадное соединение) |
512 |
Выбор порта |
Экранное меню; “горячие” клавиши; кнопочные переключатели |
Разъемы |
Консольный порт |
1 x SPHD-18 Male (Желтый) |
KVM порты |
1 x SPHD-15 Female (Желтый) |
Для шлейфового соединения — вход |
1 x DB-25 Female (черный) |
Для шлейфового соединения — выход |
1 x DB-25 Мale (черный) |
Обновление встроенного программного обеспечения |
1 ? RJ-11, Female (черный) |
USB Port |
1 x USB Type A Female (Черный) td> |
Питания |
1 x DC Jack Female (Черный) |
Переключатели |
Выбор порта |
16 x кнопок |
Обновление ПО |
1 x ползунковый переключатель |
Светодиодные
индикаторы |
Активность (ON Line) |
16 x оранжевый |
Выбран (selected) |
16 x зеленый |
Индикатор номера станции (station ID) |
1 ? 2 цифры, 7 сегментов (оранжевый) |
Питания |
1 x темно-зеленый |
Эмуляция |
клавиатура / мышь |
PS/2, USB |
Разрешение видео |
2048x1546; DDC2B |
Интервал сканирования
(выбор через OSD меню) |
Указан пользователем: 1—255 сек. |
Энергопотребление |
5.3 В пост.тока; 6.6 Вт |
Среда |
Рабочая температура |
0~50oС |
Температура хранения |
-20~60oС |
Влажность |
0~80% относительная, без конденсата |
Физические
характеристики |
Материал корпуса |
Металл |
Вес |
2,85 кг |
Размеры (Д x Ш x В) |
43,30 x 16,00 x 4,40 см |
|
* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
