Особенности

• Возможности обработки до 36 источников входного сигнала и управления 20 дисплеями любых размеров и различных разрешений, сосредоточенные в одном шасси высотой 7U

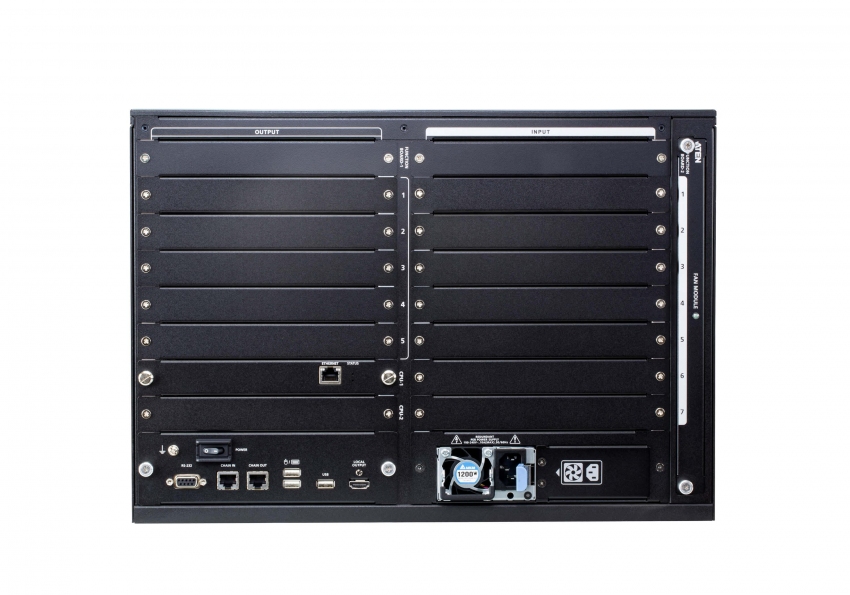

• Модульная конструкция с 7 слотами ввода, 5 слотами вывода и 2 слотами для функциональных плат, которые также могут использоваться в качестве слотов плат ввода для соответствия различным потребностям в расширении
• Аппаратная архитектура с FPGA – обрабатывает источники входного сигнала формата 4K, обеспечивает близкое к нулю время плавного переключения источников и передает видеопотоки высокого качества без задержек
• Масштабирование и обработка сигнала True 4K при 60 Гц 4:4:4 – поддерживает пользовательские разрешения и позволяет масштабировать видеосигналы для получения кристально чистого и точного изображения независимо от размера или типа дисплея: от светодиодного, ЖК-дисплея, DLP до других больших экранов
• Надежность работы в режиме 24/7 – за счет двойных модулей питания, а также поддерживающих горячую замену карт ввода/вывода, модуля охлаждающего вентилятора и платы процессора управления, допускающую резервирование
• HDMI (Deep Color, True 4K); совместимость с HDCP 2.2
• Передовая технология управления окнами для размещения материалов практически без ограничений – выводит сигналы в режиме реального времени в настраиваемых макетах, таких как PiP, PbP, обрезка источника, перекрытие и распределение по нескольким экранам, а также в любых размерах с учетом правильного соотношения сторон
• Поддерживает одновременный просмотр на одном дисплее материалов от нескольких источников в формате 2x2 или 4x4
• Настраиваемые элементы для улучшения узнаваемости компании и проводимой презентации на видеостенах, включая логотипы, цветовые схемы, календарь, часы и прокручиваемый текст
• Прямое управление с помощью подключения по RS-232/Ethernet, а также кнопками на передней панели
• Дистанционное управление с помощью интуитивно понятного веб-интерфейса для предварительного просмотра в режиме реального времени входных сигналов и управления выходными данными, включая размещение материалов и управление 4 макетами рабочей области
• Локальный HDMI-выход – мониторинг в реальном времени и одном дисплее входных видеосигналов и макетов видеостен в режиме Single/Array с разрешением до 1080p
• Интеграция с системой управления ATEN и устройствами сторонних производителей через RS 232 / Ethernet / RESTful API
• Встроенные порты USB тип А – для изменения фонового изображения видеостены и обновления микропрограммы
• Поддержка технологии FrameSync – позволяет избежать разрывов в изображении, синхронизируя частоту кадров на выходе масштабирующего устройства с частотой кадров на входе
• Поддержка EDID Expert™ – выбирает оптимальные настройки EDID для плавного запуска, высококачественного отображения и использования наилучшего разрешения видео на разных экранах
• Идеально подходит для критически важных применений с использованием видеостен, включая командные центры, диспетчерские, организации общественной безопасности, правительственные организации, а также и другие крупномасштабные сценарии с цифровыми системами отображения информации

Комплект поставки

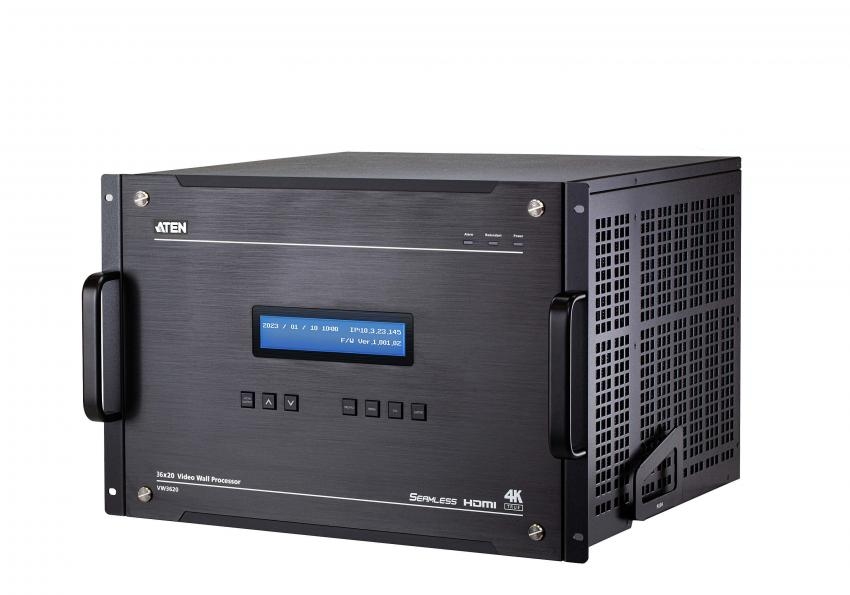

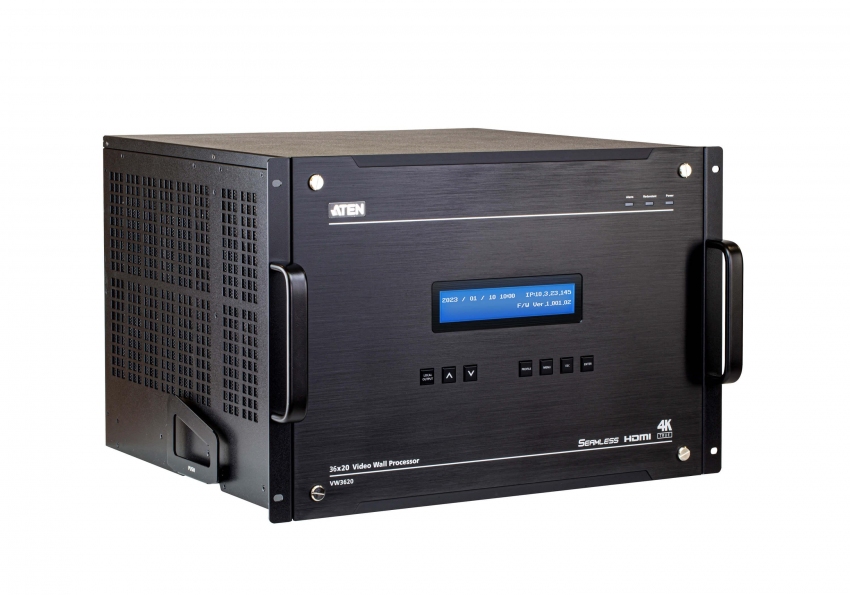

• 1 x модульный процессор для видеостен VW3620 36 × 20
• 1 х модуль питания
• 1 х кабель питания
• 1 х кабельная стяжка
• 1 x инструкция пользователя

    Схема подключения



Спецификация



Плата ввода	7 x слотов, до 32 4K-источников входного сигнала
Плата вывода	5 x слотов, до 20 4K-выходов
Функция	2 x слота для функциональных плат (могут использоваться в для плат ввода)
Видеовход
Интерфейсы	в зависимости от установленной платы ввода-вывода
Видеовыход
Интерфейсы	Локальный выход: 1x гнездо HDMI тип А (черного цвета)
Управление
RS-232	Разъем: 1 x гнездо DB-9 (черного цвета) Конфигурации контактов последовательного управления: Контакт 2 = Tx, Контакт 3 = Rx, Контакт 5 = Земля Скорость (бит/с) и протокол: Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет
Ethernet	Разъем: 1 x гнездо RJ-45
USB	3 x клавиатура (подлежит уточнению) / мышь (подлежит уточнению) / обновление микропрограммы и запоминающее устройство
Параметры EDID	Режимы EDID: Default / Port1 / Remix / Customized (поддержка мастера установки EDID)
Связь
Порты гирляндного подключения	1 x гнезда RJ-45
Разъемы
Питание	1 x гнездо переменного тока с 3 штырьками
Питание (Опция)	С резервированием, дополнительный блок питания с возможностью горячей замены
Питание
Номинальная входная мощность	100-240 В переменного тока; 50-60 Гц; 10 A
Энергопотребление	AC110V:573.4W:2720BTU/h AC220V:555.4V:2636BTU/h Примечание: ● Величина, измеряемая в ваттах, показывает типичное энергопотребление устройства без внешней нагрузки. ● Величина, измеряемая в БТЕ/ч (BTU/h), показывает энергопотребление устройства при полной загрузке.
Температура и влажность
Рабочая температура	0 - 40°C
Температура хранения	-20 - 60°C
Влажность	0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Размеры (Д х Ш х В)	48.20 x 45.80 x 30.98 cm
Масса	16.21 kg
Высота стойки (в юнитах, U)	7U
