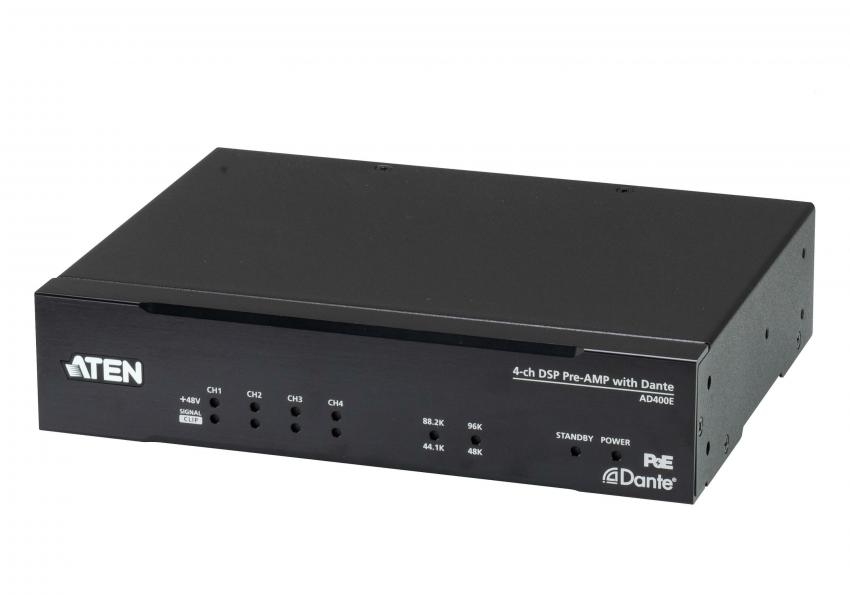

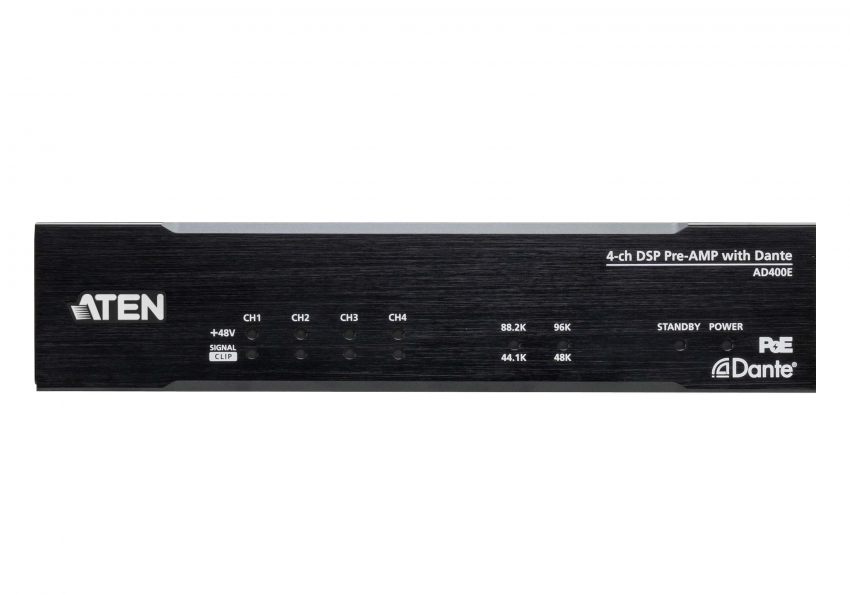

AD400E — Профессиональные AV решения Аудио AD400E No. модели / описание 4-канальный микрофонный/линейный предусилитель с DSP и выходом Dante

AD400E — Профессиональные AV решения Аудио AD400E No. модели / описание     4-канальный микрофонный/линейный предусилитель с DSP и выходом Dante

  AD400E — Предусилитель преобразующий звуковые сигналы, поступающие от 4 входных балансных / несбалансированных микрофонных / линейных каналов в пакеты технологии Dante для работы с Dante-совместимым оборудованием. При этом он также совместим со стандартом AES67, что повышает возможность взаимодействия между различными сетевыми протоколами и звуковыми устройствами. Поддержка 24 битного звука с частотами дискретизации 44,1 кГц, 48 кГц, 88,2 кГц и 96 кГц позволяет соответствовать требованиям различных применений коммерческого уровня. Электронная схема профессионального предусилителя AD400E обеспечивает широкий динамический диапазон, высокий запас сигнала и отличное соотношение сигнал/шум (SNR). На любом отдельном входе можно включить фантомное питание (+48 В) для поддержки конденсаторных микрофонов при практически отсутствующем искажении сигнала.

Встроенный цифровой сигнальный процессор (DSP) позволяет использовать 24 предустановки и быструю настройку параметров с помощью приложения Audio Wizard, работающего на базе ПК при подключении через LAN, либо устройств линейки VK системы управления ATEN при подключении через LAN или по RS-232. В целях энергосбережения в предусилителе реализован автоматический режим ожидания. Если уровень сигнала становится ниже -50 / -60 / -70 дБн в течение выбранного периода времени (10 / 30 / 60 минут), AD400E автоматически переключается в режим ожидания, что позволяет системе потреблять меньше энергии. Благодаря поддержке функции PoE (Power over Ethernet, передача электроэнергии через Ethernet) обеспечивается резервирование электропитания при эксплуатации, устраняющее необходимость в прокладке дополнительных кабелей. А поддержка подключения шлейфом (Dante Daisy Chaining) AD400E помогает упростить подключение системной инфраструктуры. Весь функционал устройства заключен в компактный корпус, размером в половину стойки, что требует меньшего пространства в стойке, и также упрощает установку под столом или на любой плоской поверхности.

AD400E не только улучшает взаимодействие между устройствами для AoIP (распространение цифрового звука по IP-сети) и выполняет эффективное предусиление. При совместном использовании с продуктами серии профессионального звука компании ATEN, он также реализует распределенную архитектуру DSP, повышая гибкость установки, снижая общую стоимость и расширяя области применения. Он подходит для профессиональных сфер, использующих сетевую технологию Dante, например, конференц-залов различного размера, или мест приема гостей, таких как рестораны и бары.

   Артикул (и возможные варианты его написания):  AP212-AT-G; AP212; AP-212; AP212-AT; AP212-G




Особенности


  • Поддержка технологии Dante AoIP – позволяет заменить тяжелые и дорогостоящие аналоговые звуковые кабели на экономичные и простые в использовании кабели витой пары
  • Совместим со стандартом AES67
  • Преобразует звуковые сигналы, поступающие от 4 входных балансных / несбалансированных микрофонных / линейных каналов в пакеты технологии Dante
  • Поддержка 24 битного звука с частотами дискретизации 44,1 кГц, 48 кГц, 88,2 кГц и 96 кГц

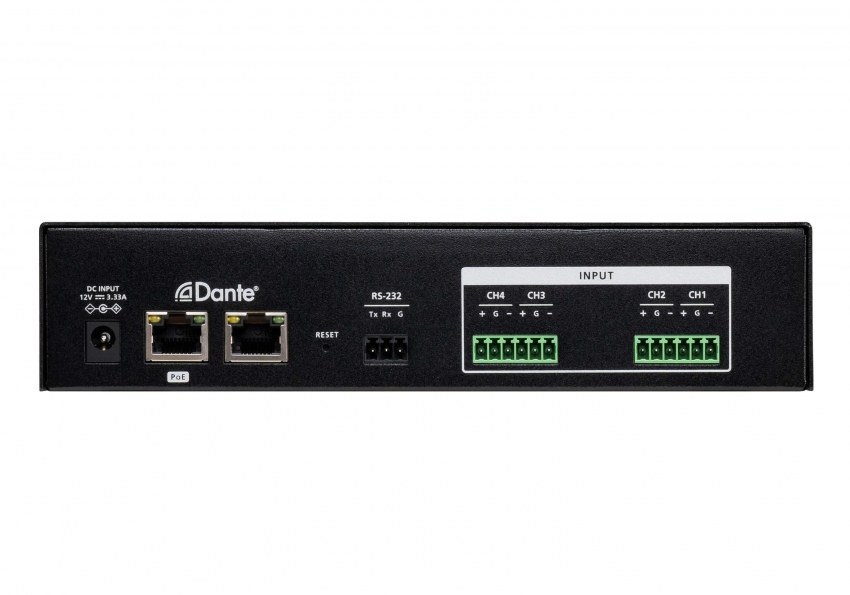

  • В комплект поставки входят разъемы типа Euroblock для подключения аналогового ввода
  • Электронная схема профессионального предусилителя – обеспечивает широкий динамический диапазон и отличное соотношение сигнал/шум (SNR)
  • Поддержка фантомного питания (+48 В) – может быть включена на любом отдельном входе для поддержки конденсаторных микрофонов при практически отсутствующем искажении сигнала
  • Параллельная компрессия – 4 дополнительных канала служат входами боковой цепи, объединяя исходный сигнал со сжатой копией для улучшения звука
  • Встроенный цифровой сигнальный процессор (DSP) – позволяет использовать 24 предустановки и быструю настройку с помощью приложения Audio Wizard, работающего на базе ПК при подключении через LAN, либо устройств линейки VK системы управления ATEN при подключении через LAN или по RS-232
  • Автоматический режим ожидания – устройство переходит в него, если уровень сигнала становится ниже -50 / -60 / -70 дБн в течение выбранного периода времени (10 / 30 / 60 минут)
  • Поддержка функции PoE – обеспечивает резервирование электропитания при эксплуатации и устраняет необходимость в прокладке дополнительных кабелей
  • Поддержка подключения шлейфом (Dante Daisy Chaining) для упрощения подключения системной инфраструктуры
  • Компактный корпус размером в половину стойки – обеспечивает гибкую установку внутри стойки и простое размещение под столом или на любой плоской поверхности
  • Возможность реализации распределенной архитектуры DSP при совместном использовании с продуктами серии профессионального звука компании ATEN


Комплект поставки


  • 1 x AD400E 4-канальный микрофонный/линейный предусилитель с DSP и выходом Dante
  • 1 x комплект для монтажа в стойку/на поверхность
  • 1 x набор подкладок под опорные ножки (4 штуки)
  • 5 x 3-контактных разъема типа Euroblock
  • 1 x инструкция пользователя


Схема подключения




Спецификация


Микрофонные входы
Диапазон усиления 0~+34дБ
Максимальный входной уровень -30дБу
Импеданс 3kΩ
Phantom power +48V, индивидуальное управление в каждом входном канале
Линейные входы
Диапазон усиления Балансный: -8~+4дБ
Небалансный: -8~+10дБ
Максимальный входной уровень +24дБу, Номинальный входной уровень: +4дБу
Импеданс Балансный: 20kΩ
Небалансный: 10kΩ
Спецификация системы
Искажение THD+N (КНИ): <0.01%, 1кГц, Макс. усиление
Частотная характеристика 20~20 кГц, +/-0.5 дБ
Дискретизация звука 24-бита, 44,1к/48к/88,2к/96кГц
Перекрестные помехи <-95 дБ
Энергопотребление DC12V:6.84W:23.34BTU
POE:6.29W:21.46BTU
PoE
Соответствие стандарту Class 0, IEEE802.3af
Управление
RS-232 Разъем: 3-контактный 3.5мм разъем клеммной колодки
Скорость (бит/с) и протокол:
Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет
Ethernet RJ45
Соответствие
Сертификация FCC, CE, UKCA
Температура и влажность
Рабочая температура 0~40℃
Влажность 0-80% рт. ст. без образования конденсата
Температура хранения -20~60℃
Физические свойства
Масса 0.92 kg ( 2.04 lb )
Корпус Металлический
Размеры (Д х Ш х В) 20.00 x 4.40 x 15.40 cm
