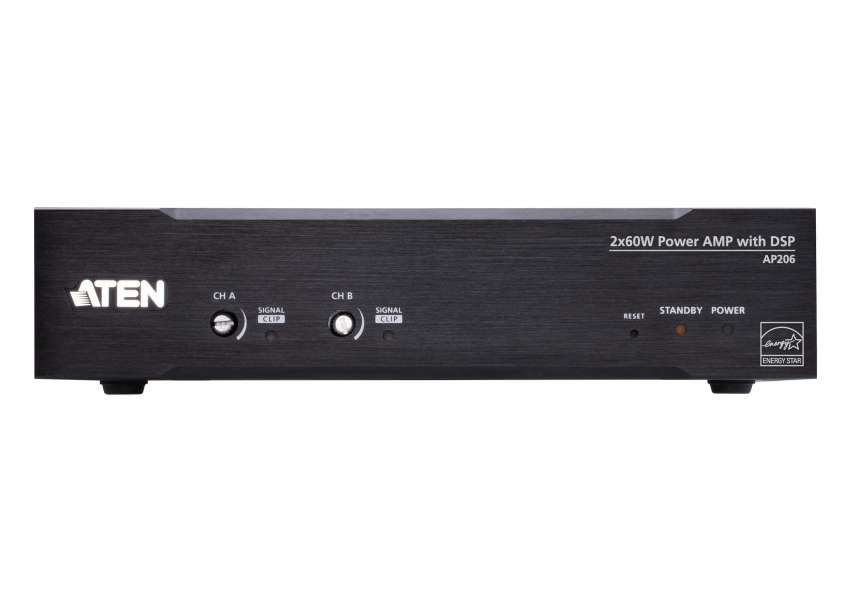

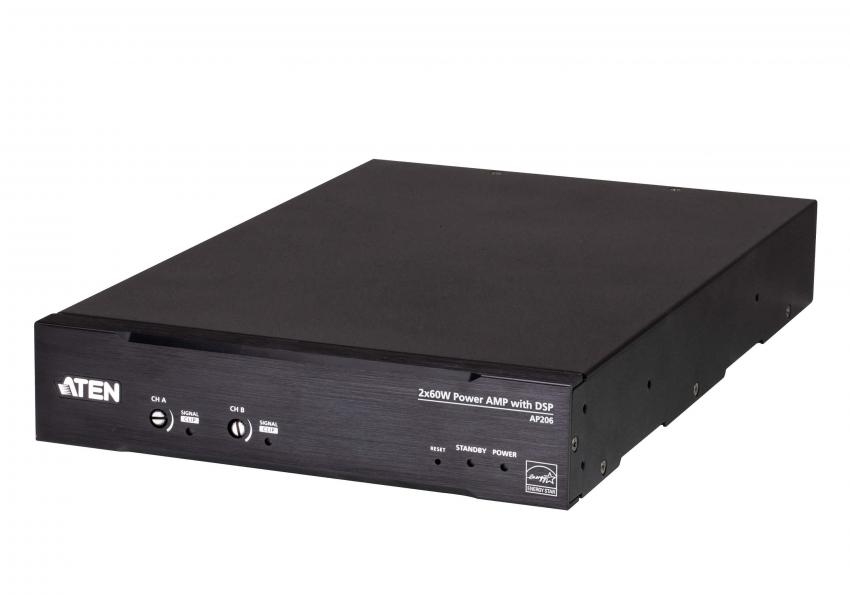

AP206-AT-G – 2-канальный усилитель мощности с функцией DSP (2 x 60 Вт)

AP206-AT-G – 2-канальный усилитель мощности с функцией DSP (2 x 60 Вт)
Артикул: AP206-AT-G



  AP206 — 2-канальный усилитель звука компании ATEN, оснащен встроенной функцией цифровой обработки сигналов (Digital Signal Processing, DSP) и выполнен в компактном корпусе. Он обладает мощностью 60 Вт на канал при нагрузке 4 Ом или одним каналом мощностью 120 Вт при подключении к 70/100В линии (в режиме Bridge). Поддержка балансных / несбалансированных линейных входов и возможность управления акустическими системами делают усилитель AP206 подходящим для широкого спектра применений в области громкой связи. Настройка встроенной функции DSP может быть выполнена с помощью интуитивно понятного веб-интерфейса. В ней поддерживается возможность выбора типа подключенного динамика, установки для 5-полосного эквалайзера, настройки задержки для звукового сигнала, установка пороговых значений уровня для ограничения выходной мощности звука (limiter), а также до 20 предустановок для точной настройки и защиты аудиосистемы. Для устранения шума в цепи питания в усилителе предусмотрен переключатель заземления. Благодаря соответствию конструкции усилителя классу D и сертификации ENERGY STAR, эффект присутствия достигается без ущерба для энергоэффективности и экономии энергии, при одновременном снижении эксплуатационных расходов. Настраиваемый автоматический режим ожидания позволяет усилителю AP206 автоматически переключаться в «спящий режим», если уровень сигнала становится ниже -40/-50 дБн в течение 10/15/25 минут.


  Схема системы защиты усилителя AP206 вместе с подключенными к нему динамиками предотвращает повреждения, вызываемые коротким замыканием на выходах, повышенным/пониженным напряжением, высокочастотной перегрузкой и перегревом. Кроме того, при превышении предельного значения температуры радиатора, усилитель будет отключен. Конструкция с пассивным охлаждением позволяет избежать шума вентилятора и предотвращает накопление пыли внутри корпуса.

  Максимальная гибкость в использовании усилителя AP206 достигается за счет его оснащения слотом для подключения плат расширения. В него может быть установлена 2-канальная плата расширения интерфейса Dante модели AP901 для совместимости звуковой системы с сетью Dante. Либо 2-канальная плата расширения микрофонного / линейного предусилителя модели AP902 для приема входных сигналов от двух микрофонных / линейных каналов. Также возможна интеграция усилителя с устройствами линейки VK системы управления ATEN при подключении через Ethernet или по RS-232 для комплексного управления даже на расстоянии. В зависимости от требований к установке возможен монтаж усилителя в стойку или на поверхность с помощью прилагаемых комплектов. Богатый набор функций усилителя AP212 обеспечивает надежное усиление с профессиональным качеством звука и высокую энергоэффективность для любых применений корпоративного уровня, требующих высококачественного усиления и распределения звука.


   Артикул (и возможные варианты его написания):  AP206-AT-G; AP206; AP-206; AP206-AT; AP206-G






Особенности




Комплект поставки

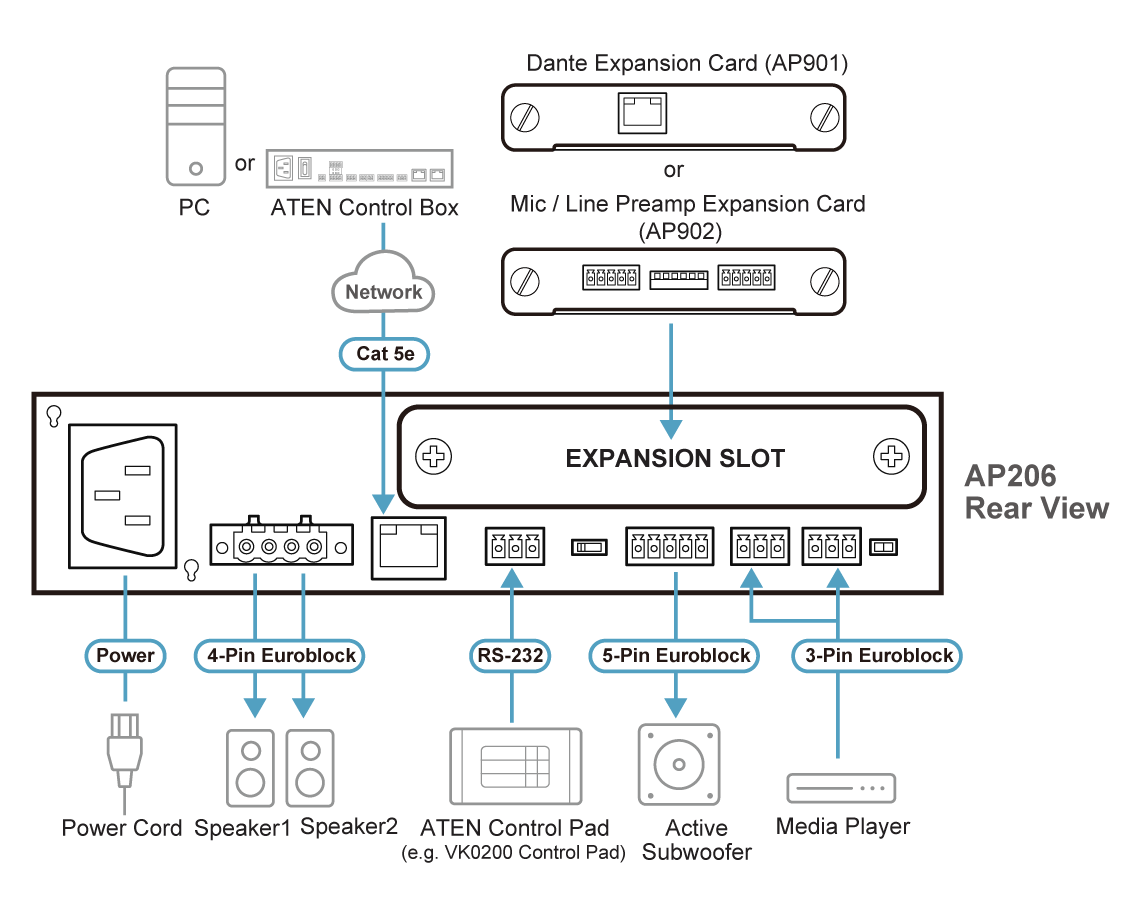

Схема подключения




Спецификация


Спецификация системы
Номинальная мощность 60 Вт рабочая / 120 Вт пиковая на канал при нагрузке 4Ω
120 Вт рабочая / 240 Вт пиковая при подключении к 70/100 В линии (в режиме Bridge)
Искажение THD+N (КНИ): <0.1%, 1 кГц, 3 дБ перед отсечением
Частотная характеристика 50~20КГц, +/-3дБ при 4Ω, 1Вт
Чувствительность Балансный: +4dBu
Небалансный: -10dBV
(0dBu=0.775Vrms, 0dBV=1Vrms)
Тип усилителя Класс Д
Аудиовходы
Интерфейсы 2 x 3-контактных 3.5 мм разъема типа Euroblock (Балансный/Небалансный Линейный вход)
Импеданс Балансный: 20 кОм
Небалансный: 10 кОм
Порог обнаружения -50дБу

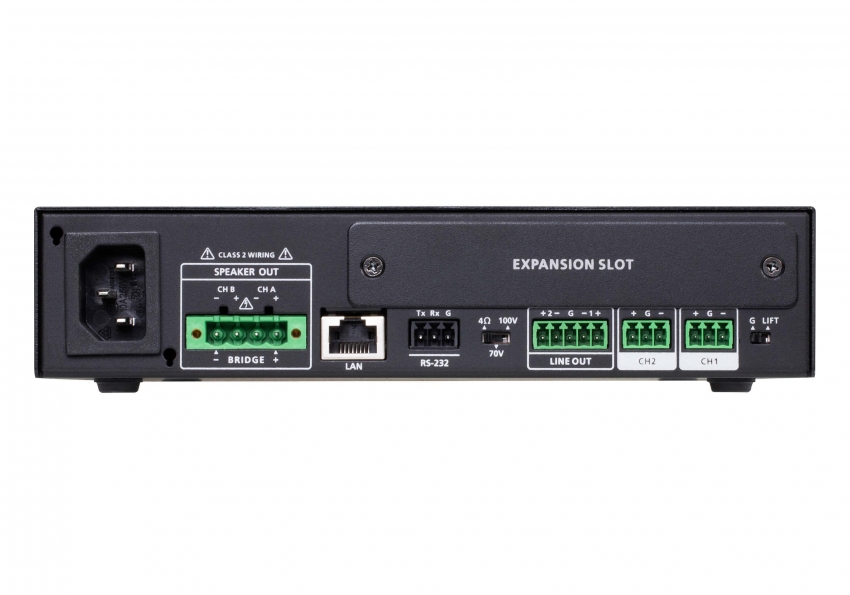

Аудиовыходы
Интерфейсы Линейный выход: 1 x 5-контактный 3.5мм разъем типа Euroblock
Выход на динамик: 1 x 4-контактный 5.08мм разъем типа Euroblock
Импеданс Lo-Z: 4Ω / Hi-Z: 70В (40Ω), 100В (80Ω)
Линейный выход: 600Ω
Звуковые эффекты Встроенная функция цифровой обработки сигналов (Digital Signal Processing, DSP)
Защита от короткого замыкания
от повышенного/пониженного напряжения на выходе усилителя
от высокочастотной перегрузки
от перегрева
Связь
RS-232 Разъем: 3-контактный 3.5мм разъем клеммной колодки
Скорость (бит/с) и протокол:
Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет
Питание
Энергопотребление AC110В:148.6Вт:698BTU
AC220В:143.8Вт;674BTU
Номинальная входная мощность 100-240 В переменного тока, 50-60 Гц, 2 А с PFC
Соответствие
Сертификация FCC, CE, UKCA
Температура и влажность
Рабочая температура 0~50℃
Влажность 0-80% рт. ст. без образования конденсата
Температура хранения -20~60℃
Физические свойства
Масса 2.15 kg ( 4.74 lb )
Корпус Металлический
Размеры (Д х Ш х В) 20.00 x 32.30 x 4.40 cm
