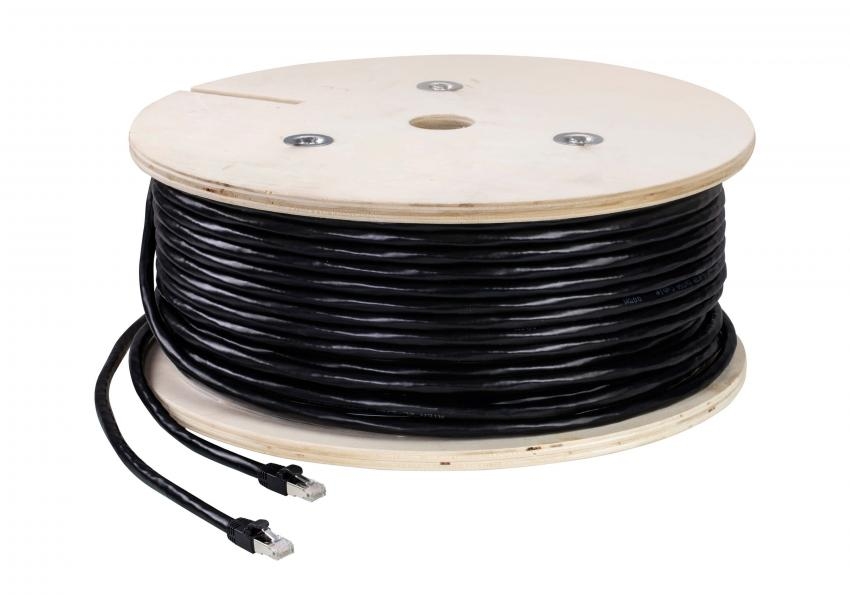

2L-2920 — Кабели Кабели Cat 6A 2L-2920 Кабель SF/UTP Cat 6A для HDBaseT™ (100 метров)

2L-2920 —   Кабели Кабели Cat 6A 2L-2920   Кабель SF/UTP Cat 6A для HDBaseT™ (100 метров)

  Специально разработанный для использования с технологией HDBaseT 3.0, кабель 2L-2920 S/FTP Cat 6A упрощает интеграцию в области аудио/видео и информационных технологий, обеспечивая передачу несжатого видео, звука, сигналов Ethernet, питания и сигналов управления на расстояние до 100 метров с поддержкой частоты развертки до 500 МГц. Внешняя оболочка кабеля выполнена из ПВХ-материала, а для снижения помех от внешних источников и защиты целостности сигнала, каждая из четырех отдельных пар проводов сечения 23 AWG экранирована алюминиевой лентой, и все вместе полностью оплетены луженой медью, что обеспечивает защиту от электромагнитных помех. Перекрестные помехи устраняются благодаря пенополиуретановой изоляции, отделяющей каждую отдельную пару друг от друга.

  Кабель 2L-2920 может применяться с удлинителями, разветвителями и матричными коммутаторами компании ATEN, использующими технологию HDBaseT, кабель 2L-2920 идеально подходит для применения там, где требуется передача на большие расстояния несжатого аудио/видео уровня True 4K, совместно с сигналами управления. Может применяться, например, лекционных и банкетных и конференц-залах, музеях и выставочных центрах.


Примечание: по умолчанию кабель продается с разъемами RJ-45, установленными производителем. В случае разрезания кабеля или самостоятельной установки разъемов RJ-45, гарантия аннулируется.



Особенности

  • Соответствует стандарту HDBaseT 3.0 для несжатой передачи сигналов видео в формате True 4K, звука, Ethernet, питания и управления на расстояние 100 метров
  • Поддерживает частоту развертки до 500 МГц
  • Материал проводника: цельная чистая медь сечения 23 AWG
  • Внешний материал экранирования: алюминево-майларовая (Aluminum Mylar) лента и оплетка
  • Оплетка: луженая медь
  • Совместим с удлинителями, разветвителями и матричными коммутаторами компании ATEN, использующими технологию HDBaseT
  • Устойчив к электромагнитным помехам (EMI) / радиочастотным помехам (RFI), предотвращая помехи для аудио- видеосигналов


Комплектация
  • 1 x 2L-2920
  • 1 x руководство пользователя

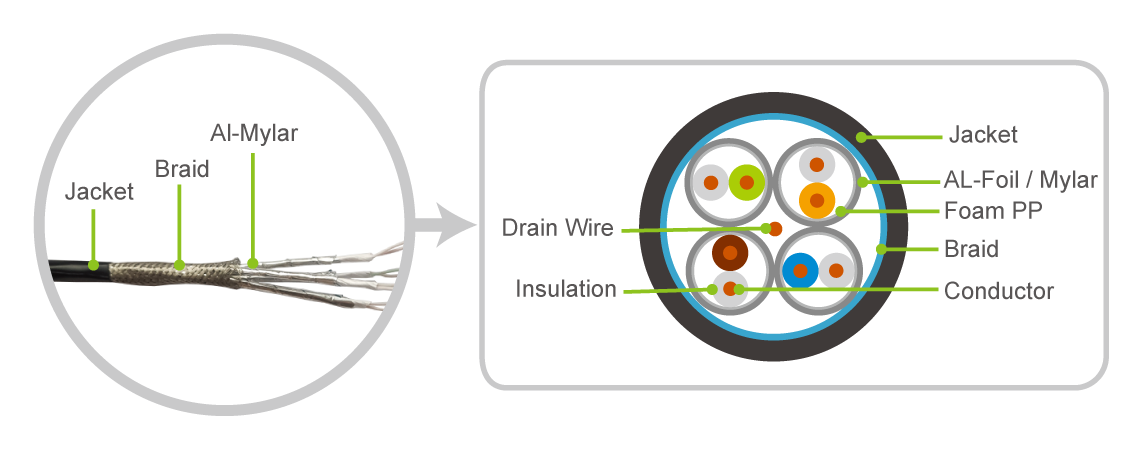

Схема



Спецификация

Тип кабеля Cat 6A S/FTP
Длина кабеля 100 метров / 330 футов
Проводник
Размер 23AWG
Конструкция Индивидуальная экранированная пара
Материал Цельная чистая медь
Количество пар 4 пары
Изоляция
Материал Вспененный полиолефин
Цветовые коды Синяя и бело/синяя пара 1.25 ± 0.1 мм
Оранжевая и бело/оранжевая 1.25 ± 0.1 мм
Зеленая и бело/зеленая пара 1.25 ± 0.1 мм
Коричневая и бело/коричневая 1.25 ± 0.1 мм
Общая изоляция проводников
Материал Вспененный полипропилен
Покрытие Покрытие 110% (минимальное перекрытие 10%)
Экран
Материал алюминево-майларовая (Aluminum Mylar) лента
Покрытие 100% покрытие, майларовая сторона обращена наружу
Провод заземления
Конструкция Луженая многожильная медь 24AWG
Оплетка
Материал Луженая медь
Покрытие 80% покрытие
В оболочке
Материал Поливинил хлорид (ПВХ)
Средняя толщина 0.5 мм ± 0.05 мм
Диаметр 9.0 мм ± 0.3 мм
Цвет Черный
Электрическая часть
Сопротивление постоянному току 7,3 Ом макс. /100 м, 23AWG
Задержка распространения 498 нс макс./100 м
Перекос задержки 10 нс макс./100 м
Вносимые потери макс. 39 дБ при 500 МГц/100 м
Импеданс 100 Ом (номинальное значение)
Температура и влажность
Рабочая температура от 0°C до 50°C
Температура (Рабочая/ Хранения) от -20°C до 60°C
Влажность 0-80% относительной влажности, без конденсации
Физические свойства

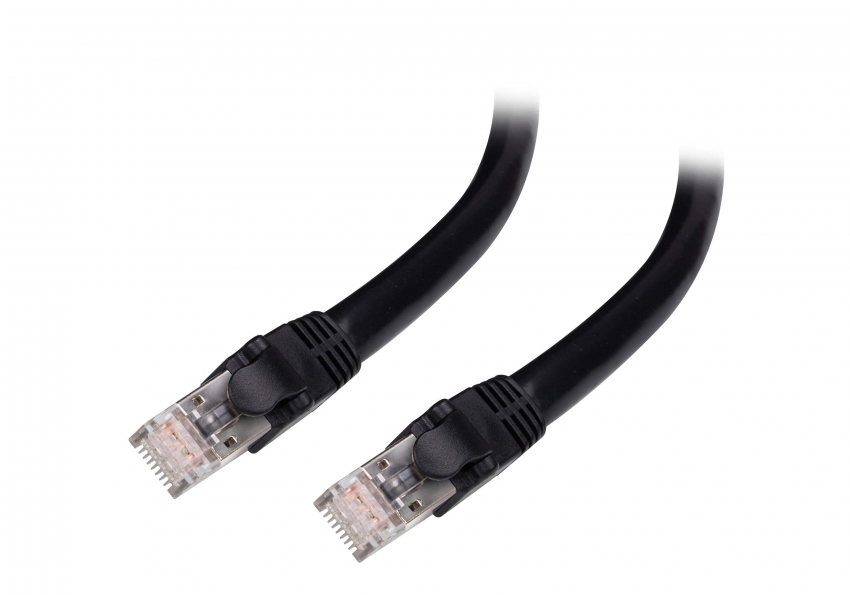

Тип соединителя 2 x штекера RJ-45 (черные), колпачки из полиэтилена низкой плотности (LD-PE)
Внешнее литье Поливинил хлорид (ПВХ)
Масса 11.00 kg ( 24.23 lb )



  • Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
  • Все товарные знаки и логотипы являются собственностью владельцев.
