VE1821- является удлинителем HDMI-сигналов с разрешением 4096 x 2160 / 3840 x 2160 при 30 Гц (4 : 4 : 4) обеспечивающим передачу сигналов на расстояние до 40 метров по кабелю категории 6 (рекомендуется использование кабеля ATEN 2L-2910). Устройство состоит из передатчика и приемника.

 Удлинитель передает видеосигналы от 4K-источников и поддерживает передачу звука форматов LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio, что позволяет использовать высококачественное аудиосопровождение к просматриваемому видео, улучшая впечатления у зрителей.

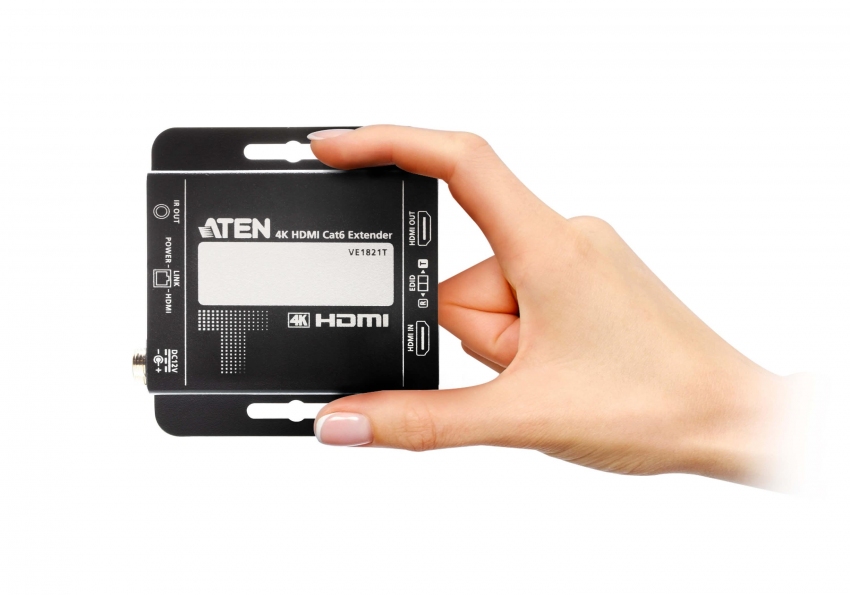

 Устройство обладает сверхлегким корпусом размером с ладонь, благодаря чему обеспечивается возможность размещения в ограниченных пространствах и  значительно облегчает монтаж решения.

  Передатчик удлинителя оснащен локальным выходным HDMI-портом, позволяющим пользователям выполнять каскадирование сигнала или отслеживать UHD-сигнал передаваемый к приемнику на контрольном мониторе. Благодаря встроенному переключателю EDID, пользователи могут выбирать дисплей, от которого будет браться EDID-информация. Кроме того, при использовании режима копирования EDID, поступающий от HDMI-источника сигнал, может отображаться с оптимальным разрешением в зависимости от возможностей подключенного дисплея.

  Поддержка функции передачи ИК-сигналов со стороны приемника позволяет беспрепятственно управлять устройством-источником, подключенным к передатчику, тем самым, предоставляя пользователю легкость и полноту управления.

 Примененная в удлинителе VE1821 технология PoC (Power over Cable, питание по кабелю) позволяет передатчику подавать питание на приемник по кабелю категории 6, избавляя от необходимости использования большого внешнего источника питания.

  Обладая перечисленным богатым набором возможностей, удлинитель VE1821 обеспечит превосходное качество передачи аудио/видео сигналов и гибкость в различных вариантах установки, таких как конференц-залы, магазины, развлекательные системы и т. д.


В инсталляциях рекомендуется:

• использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
• выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.

Артикул (и возможные варианты его написания): VE1821-AT-G; VE1821-AT; VE1821; VE-1821; VE1821G

Особенности

• Позволяет увеличить расстояние между HDMI источником и HDMI дисплеем
• Состоит из совместно работающих передатчика и приемника для передачи сигналов 4K HDMI по кабелю Cat 5e / 6
• Сверхлегкий корпус размером с ладонь
• Кристально чистое качество изображения 4K HDMI с нулевой задержкой при передаче на расстояние до 40 метров по кабелю Cat 6 / 30 метров по кабелю Cat 5e
• Локальный выходной HDMI-порт на модуле передатчика – позволяет выполнять каскадирование сигнала или отслеживать UHD-сигнал, передаваемый на приемник
• Встроенный переключатель EDID – пользователи могут выбирать дисплей, от которого будет браться EDID-информация
• Режим копирования EDID – поступающий от HDMI-источника сигнал, может отображаться с оптимальным разрешением в зависимости от возможностей подключенного дисплея
• Поддержка передачи ИК-сигнала – возможность беспрепятственного управления со стороны приемника устройством-источником, подключенным к передатчику
• Поддержка технологии PoC (Power over Cable) – питание может подаваться от передатчика к приемнику по кабелю Cat 5e/6, избавляя от необходимости использования большого внешнего источника питания
• Поддержка HDMI (3D, Deep Color, 4K); совместимость с HDCP 1.4
• Встроенная защита от электростатического разряда
• Подключение в режиме Plug-and-play – не требуется дополнительного программного обеспечения


Комплектация

• 1 x удлинитель HDMI VE1821L (локальный модуль)
• 1 x удлинитель HDMI VE1821R (удаленный модуль)
• 1 х адаптер питания (локальный модуль)
• 1 х ИК-приемник
• 1 x ИК-передатчик

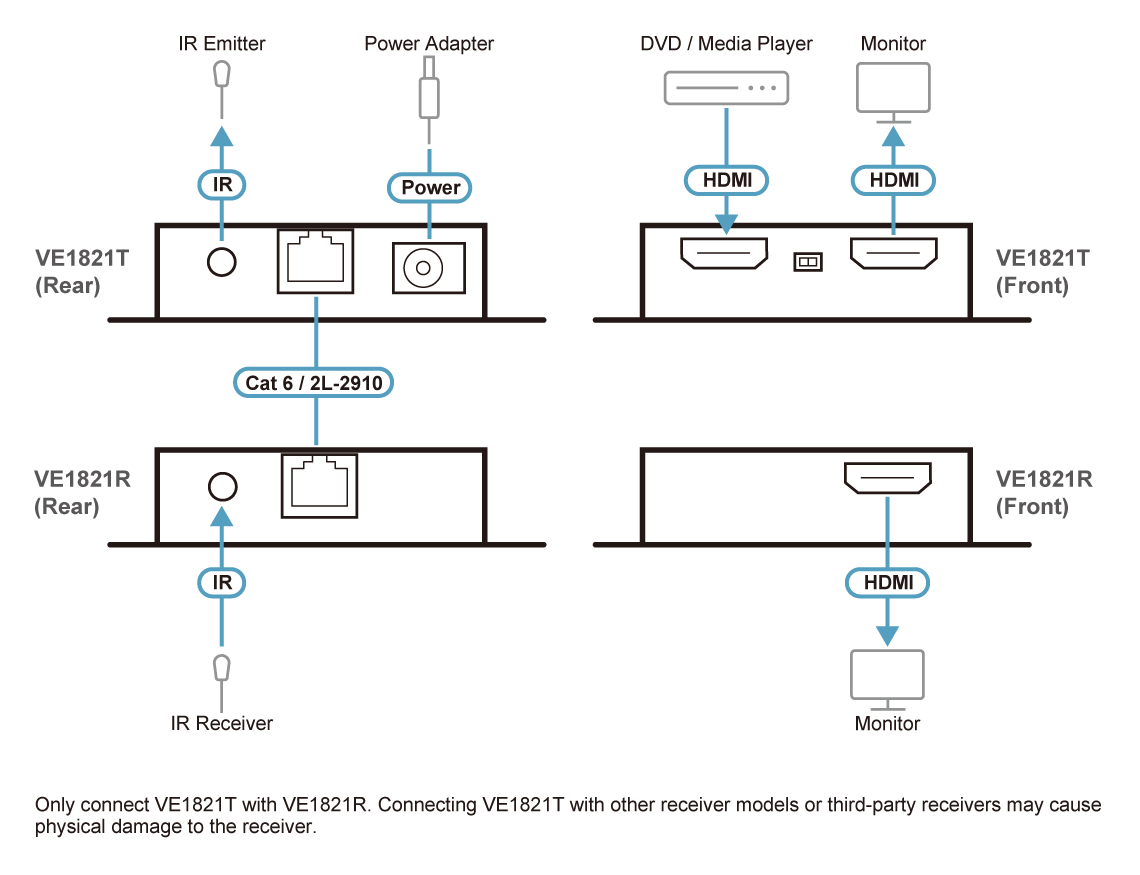

Схема подключения



Спецификация
