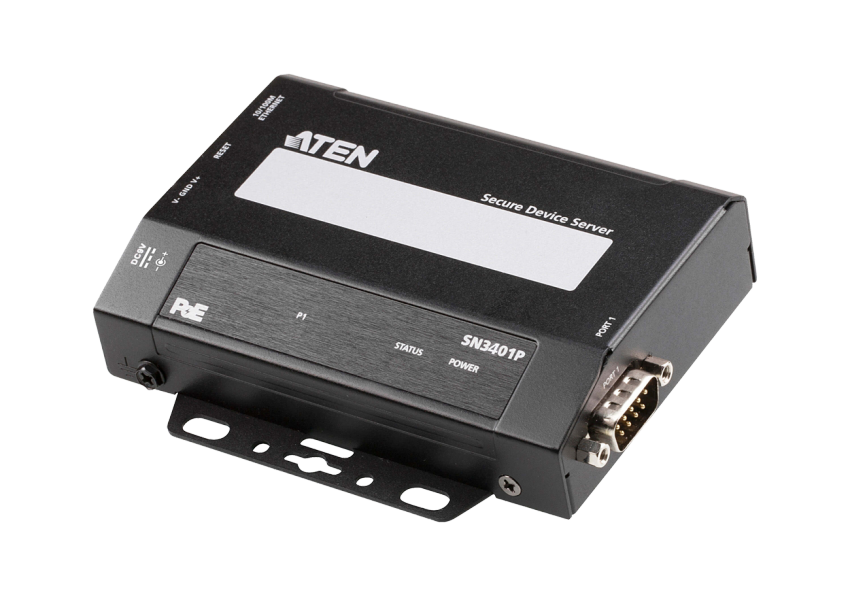

SN3401P — 1-портовый консольный сервер для защищенного удаленного доступа к последовательным портам с интерфейсом RS-232/422/485 и поддержкой PoE

SN3401P — 1-портовый консольный сервер для защищенного удаленного доступа к последовательным портам с интерфейсом RS-232/422/485 и  поддержкой PoE

   SN3401P- Консольный сервер для защищенного подключения к устройствам с интерфейсом RS-232/422/485 с поддержкой PoE. Конструктивно выполнен, как внешнее сетевое устройство на основе IP-подключения, предоставляющее возможность безопасного подсоединения последовательных устройств с интерфейсом RS-232/422/485 к сети Ethernet. SN3401P позволяет получить удаленный доступ к последовательным устройствам с компьютера, расположенного в любой точке сети.

Учитывая широкое использование во многих отраслях промышленности систем управления на основе контроллеров с программируемой логикой (ПЛК) и сбора данных (SCADA) от счетчиков и датчиков через последовательные порты, консольный сервер SN3401P
будет удобным решением для применения в таких системах. Поддерживая двунаправленное преобразование между последовательным форматом данных и форматом Ethernet, консольный сервер SN3401P облегчает доступ ко всем инструментам сбора данных с локальных и удаленных объектов через сеть Ethernet.

Консольный сервер SN3401P обладает рядом полезных режимов работы. Поддерживается безопасный TCP-сервер/клиент, безопасный последовательный туннельный сервер/клиент, безопасный Real COM и режимы консольного управления в критически важных, с точки зрения для безопасности, применениях. Таких как, телекоммуникации, контроль доступа и управление на удаленном узле сети.

Можно использовать консольный сервер SN3401P в качестве стандартного шлюза Modbus для преобразования между протоколами Modbus TCP и Modbus RTU/ASCII. Он поможет беспрепятственно интегрировать последовательные slave-устройства Modbus в существующую сеть Modbus TCP и, таким образом, сделать их доступными для последовательных master-устройств.

Артикул (и возможные варианты его написания): SN3401P; SN-3401P


Особенности:

Подключения последовательного интерфейса к Ethernet:

  • 1 последовательный порт RS-232/422/485 для защищенной передачи последовательных данных через Ethernet
  • Программно-настраиваемая терминация (120 Ом) и подтягивающий резистор высокого/низкого сопротивления (1 кОм или 150 кОм) встроены в режим RS-485, чтобы избежать отражения сигнала
  • Поддержка защищенных режимов работы – Secure Real COM, Secure Serial Tunneling Server / Client, Secure TCP Server / Client, Console Management (SSH) и Console Management Direct (SSH)
  • Стандартные режимы работы – Real COM, TCP Server / Client, Serial Tunneling Server / Client, UDP, Console Management (Telnet) и Console Management Direct (Telnet)
  • Драйверы Real COM, Real TTY и Fixed TTY для Windows, Linux и UNIX
  • Удобный доступ к консольному управлению с помощью средства просмотра на основе Java (SSH/Telnet) или сторонних клиентов, такие как PuTTY
  • Простой доступ к консольному порту через средство просмотра на основе Java и готовность к работе с Sun Solaris ("break-safe")
  • Возможность одновременного доступа нескольких пользователей к одному и тому же порту – до 16 подключений на порт
  • Поддержка Modbus для преобразования между протоколами Modbus TCP и Modbus RTU/ASCII

  Аппаратное обеспечение:

  • Резервный вход питания (разъем питания и клеммная колодка) для обеспечения бесперебойного питания
  • Совместимость со стандартом IEEE 802.3af, как PoE PD (питаемое устройство)
  • Защита от повышенного напряжения для последовательного порта, Ethernet и входов питания
  • Доступен монтаж на DIN-рейку, настенный монтаж, монтаж в стойку и на стол
  • Поддерживает скорости передачи 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k бит/с

  Безопасность:

  • Поддержка безопасного входа через браузеры с шифрованием данных TLS 1.2 и 2048-битными сертификатами RSA
  • Настраиваемые разрешения пользователей для доступа к портам и управления ими
  • Локальная и удаленная аутентификация и вход
  • Сторонняя аутентификация (например, RADIUS)
  • Фильтр IP-адресов для надежной защиты

  Управление системой

  • Доступ через браузер с помощью интуитивно понятного графического интерфейса
  • Мастер ускоренной установки на основе браузера для выполнения быстрой настройки
  • Терминальный доступ с пользовательским интерфейсом на основе меню через Telnet/SSH
  • Обнаружение статуса «Online / Offline» подключенных последовательных устройств (включая клеммные блоки) – автоматическая отправка уведомлений о событиях, когда устройства отключены (например, сбой питания) для мониторинга состояния устройства
  • Журналы системных событий и журналы порта могут быть сохранены во внутренней памяти или на сервере системного журнала
  • Агент SNMP (v1/v2c)
  • Уведомление о событии – поддерживает уведомление по электронной почте SMTP и ловушке SNMP (v1/v2c)
  • Резервное копирование/восстановление конфигурации системы и возможность обновления микропрограммы
  • Буфер порта емкостью 64 КБ предотвращает потерю данных при отключении сети
  • Поддержка NTP для синхронизации с сервером времени
  • Многоязычный веб-интерфейс

Комплектация

  • 1x консольный сервер для защищенного удаленного доступа к последовательным портам
  • 1x адаптер питания
  • 1x клеммная колодка
  • 1x комплект подкладок под ножки (4 шт.)
  • 1x комплект для монтажа на DIN-рейку
  • 1x руководство пользователя

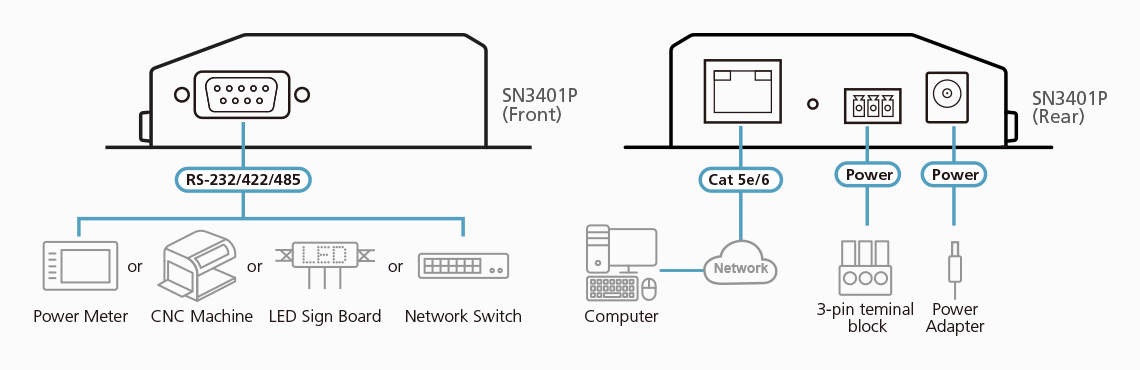

Схема подключения




Спецификация

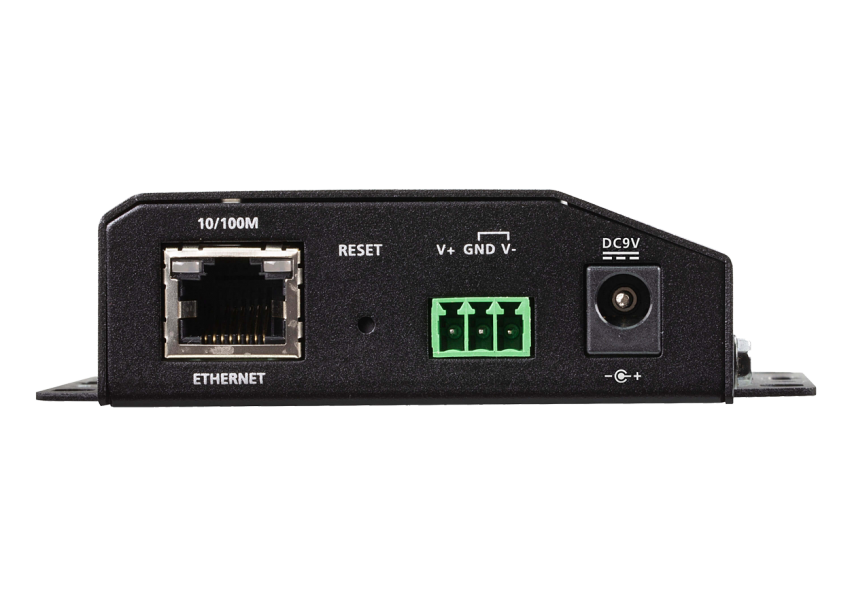

Разъемы

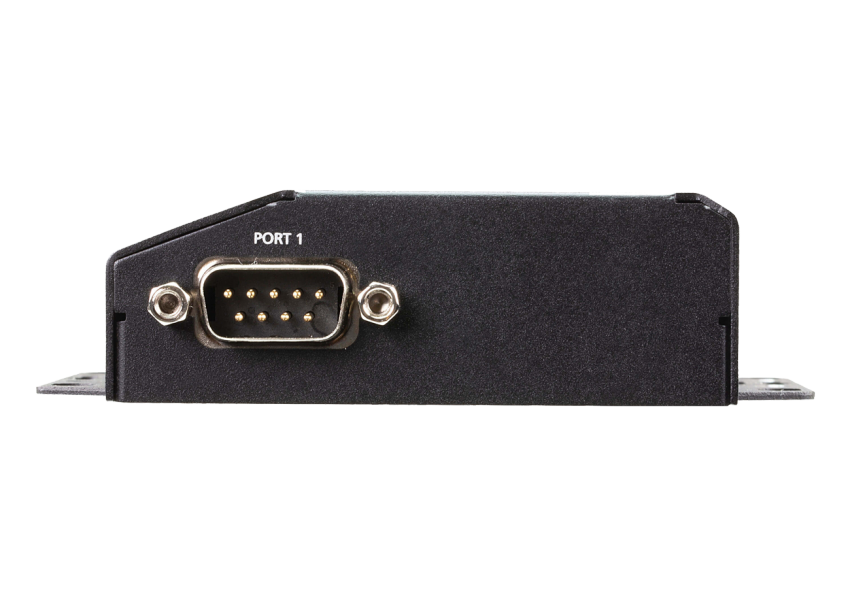

Последовательный 1 x разъем DB-9
Сеть 1 x гнездо RJ-45
Питание 1 x разъем для подключения источника постоянного тока
1 x 3-полюсная клеммная колодка
1 x RJ-45 (поддержка PoE, соответствие IEEE 802.3af)
Переключатели
Сброс параметров 1 x полу-утопленная кнопка
Светодиодные индикаторы
Питание 1 (Зеленого цвета)
Состояние 1 (Желто-зеленого/красного цвета)
10/100 Мбит/с 2 (Зеленого/Оранжевого цвета)
Порты 1 (Зеленого/Оранжевого цвета)
Входное напряжение Разъем постоянного тока: 9 В постоянного тока
(с помощью дополнительного адаптера питания)
Клеммная колодка: 9-48 В постоянного тока
PoE: 48 В постоянного тока
Энергопотребление DC48V:1.30W:6BTU
POE:1.475W:7BTU
Интерфейсы
Последовательный RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w: Data+, Data-, GND
Подтягивающий резистор высокого/низкого сопротивления для RS-485: 1 кОм, 150 кОм
Скорость (бит/с): 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800,
7200, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600
Биты данных: 5, 6, 7, 8
Контроль четности: None, Even, Odd, Space, Mark
Стоповые биты: 1, 1.5, 2
Контроль потока: RTS/CTS, DTR/DSR, XON/XOFF
Сеть 10/100 Base TX
Встроенная магнитоизоляционная защита 1,5 кВ
Промышленные протоколы Ethernet подключение: Modbus TCP Client (Master), Modbus TCP Server (Slave)
Последовательное подключение: Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave
Макс. 16 соединений в режиме Modbus Master и 32 соединения в режиме Modbus Slave.
Соответствие EMC: EN 55032/35
EMI: CISPR 32, FCC часть 15B класс A
EMS:
IEC 61000-4-2 ESD: Контакт: 4 кВ; Воздух: 8 кВ
IEC 61000-4-3 RS: от 80 МГц до 1 ГГц: 3 В/м
IEC 61000-4-4 EFT: Мощность: 1 кВ; Сигнал: 0,5 кВ
IEC 61000-4-5 Surge: Мощность: 2 кВ (адаптер питания), 1 кВ (клеммная колодка); Сигнал: 1 кВ
IEC 61000-4-6 CS: от 150 кГц до 10 МГц: 3 В/м; от 10 кГц до 30 МГц: от 3 до 1 В/м; от 30 кГц до 80 МГц: 1 В/м
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
Безопасность: соответствие стандартам UL 60950-1 и UL 62368-1
RoHS
Температура и влажность
Рабочая температура 0 - 60°C
Температура хранения -40 - 75°C
Влажность 5 ~ 95% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 0.21 kg ( 0.46 lb )
Размеры (Д х Ш х В) 9.80 x 11.70 x 2.60 cm




* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью их владельцев.
