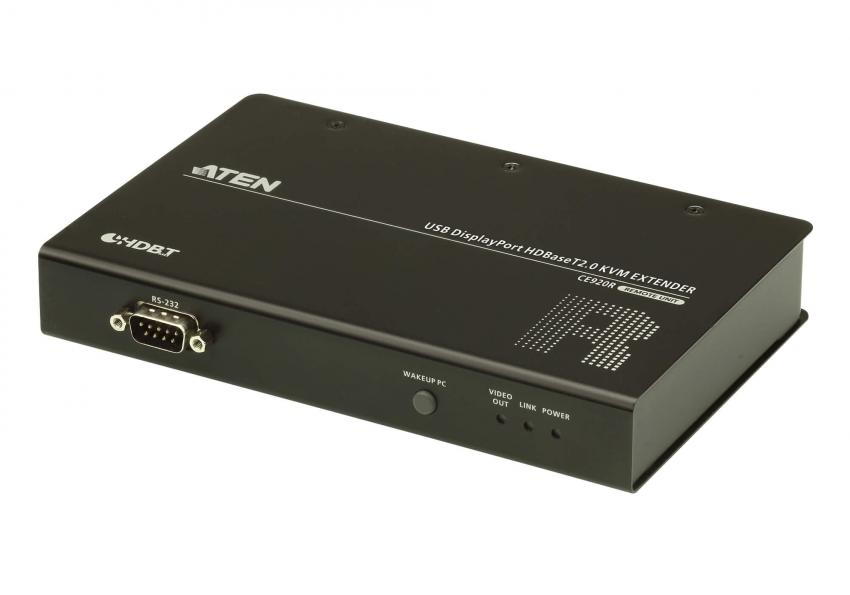

CE920R-ATA-G — удаленный модуль КВМ-удлинителя CE920.
Особенности
Комплектация
Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:
Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.

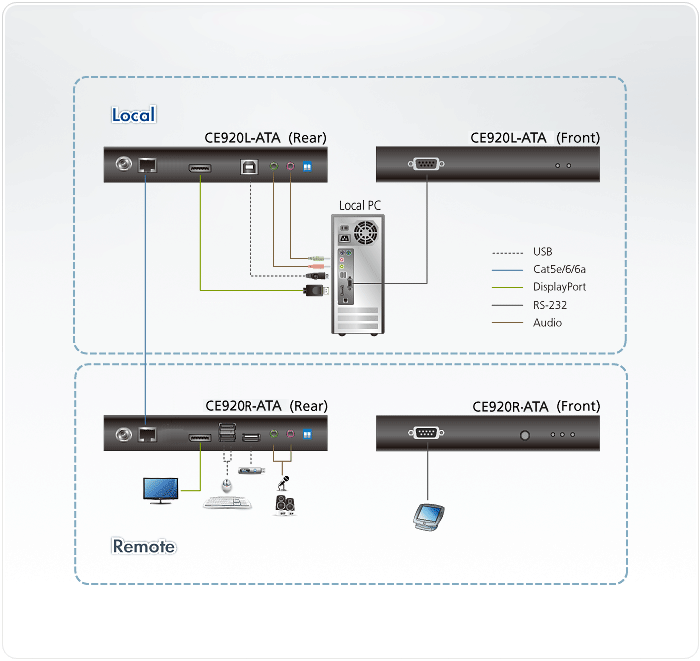

Схема подключения
КВМ-удлинитель CE920-ATA компании ATEN поддерживает новейшую технологию HDBaseT™ 2.0, позволяющую с помощью одного кабеля Cat6 / 2L-2910 осуществить передачу видеосигналов уровня 4K, стереозвука, а также USB и RS-232 сигналов на расстояние до 100 метров. Применение технологии HDBaseT™ 2.0 гарантирует самую надежную передачу сигнала, а также обеспечивает возможность работы в режиме большого радиуса действия (long-reach) передавая видео уровня Full HD 1080P на расстояние до 150 метров. Поддержка широкого спектра передаваемых сигналов наряду с простым кабельным подключением, делает КВМ-удлинитель CE920 идеально подходящим для применений, где необходим удобный удаленный доступ, например, в центрах управления транспортом, медицинских учреждениях, на промышленных складах и рабочих станциях с расширенными возможностями.
ВНИМАНИЕ!
В инсталляциях рекомендуется:
- использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
- выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Артикул (и возможные варианты его написания): CE920R-ATA-G; CE920R-ATA; CE920R; CE-920; CE920RG
Особенности
-
Поддержка технологии HDBaseT™ 2.0
- Расширяет расстояние передачи сигналов видео, аудио, USB, RS-232 с использованием одного кабеля Cat6 / 6a / 2L-2910 Cat 6
- Улучшенное обнаружение и коррекция ошибок для предотвращения помех сигнала во время передачи видео высокого качества
- Индикация состояния и светодиодная индикация передачи сигнала HDBaseT™ на удаленном устройстве - Наличие буфера EDID для плавного включения и высококачественного отображения
-
Поддержка работы на больших расстояниях с превосходным качеством изображения
- В режиме HDBaseT™ Standard до 4K при 100 м (Cat 6 / 6a / 2L-2910)
- В режиме HDBaseT™ Long-Reach до 1080P при 150 м - Наличие переключателя режима Long Reach – переключается между режимами HDBaseT™ Standard и Long Reach в один щелчок
- Полноскоростные порты USB 2.0 - обеспечивает устойчивую скорость передачи для периферийных устройств
- Совместимость с HDCP
- Поддерживает 2-канальный стереозвук для применений, требующих высокого качества
- Поддержка функции пробуждения ПК с помощью одной кнопки
- Встроенная защита от электростатического разряда
Комплектация
- 1x CE920R USB, DisplayPort, КВМ-удлинитель с поддержкой HDBaseT 2.0 (удаленный модуль)
- 1x комплект для монтажа
- 1x адаптер питания
- 1x руководство пользователя
Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:
Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Схема подключения
Спецификация

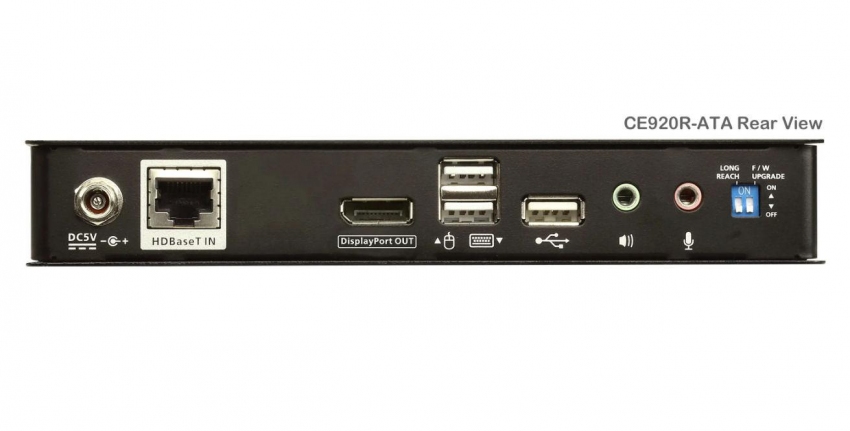

| Разъемы | |
| Порты консоли |
1 x гнездо DisplayPort (черного цвета) 3 x гнезда USB тип А 1 x гнездо аудио 3,5 мм (зеленого цвета) 1 x гнездо аудио 3,5 мм (розового цвета) 1 x гнездо RJ-45 (черного цвета) |
| KVM порты | Нет |
| RS-232 | 1 x разъем DB-9 (черного цвета) |
| Питание | 1 x разъем для подключения питания постоянного тока, с фиксацией |
| От устройства к устройству | 1 x гнездо RJ-45 (черного цвета) |

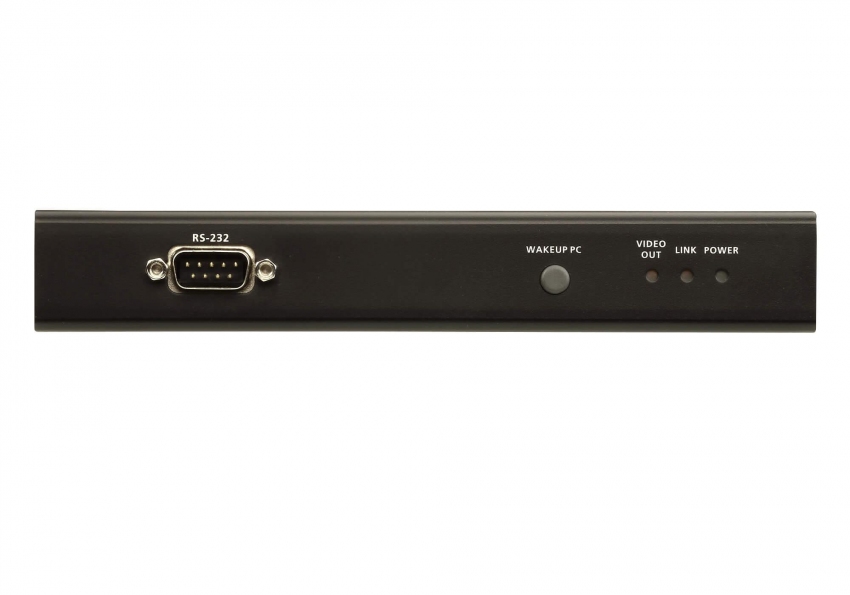

| Светодиодные индикаторы | |
| Питание | 1 (Зеленого цвета) |
| Связь | 1 (Оранжевого цвета) |
| Видеовыход | 1 (Оранжевого цвета) |
| Переключатели | |
| Включение поддержки режима Long Reach | 1 x ползунковый переключатель |
| Обновление микропрограммы | 1 x ползунковый переключатель |
| Кнопки | |
| Кнопка активации | 1 x кнопка |
| Видео |
До 4K на 90м (Cat 5e) / 100м (Cat 6/6a/ATEN 2L-2910 Cat6) 1080P на 100м (Cat 5e/6/6a) *Поддержка 4K: 4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4) |
| Энергопотребление | DC5V:6.74W:47BTU |
| Температура и влажность | |
| Рабочая температура | 0–40°C |
| Температура хранения | -20–60°C |
| Влажность | 0–80% рт. ст. без образования конденсата |
| Физические свойства | |
| Корпус | Металлический |
| Масса | 0.64 kg ( 1.41 lb ) |
| Размеры (Д х Ш х В) |
18.20 x 12.19 x 2.87 cm (7.17 x 4.8 x 1.13 in.) |
| Примечание | DisplayPort v1.1 поддерживает до 4Kx2K при 30 Гц. |
