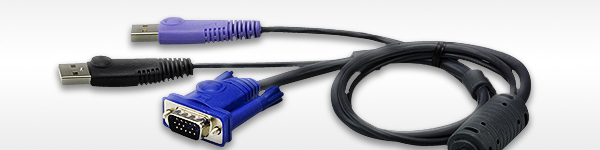

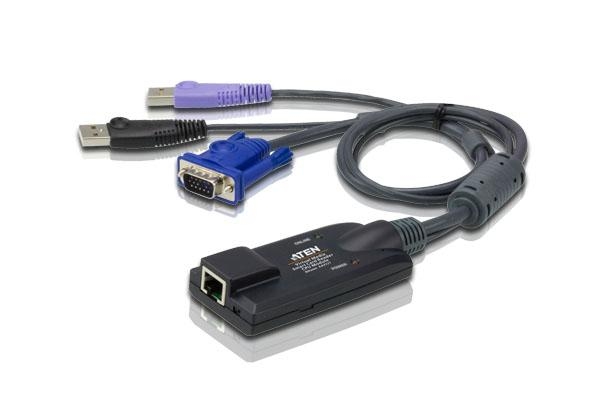

KVM-кабель-адаптер USB KA7177 используется для подключения KVM-переключателя к видео и USB-портам компьютера. Помимо этого KA7177 оснащен дополнительным разъемом USB для подключения компьютера и расширения на него поддержки смарт-карт/САС. Обладая небольшим размером и весом, он представляет собой следующее поколение соединительных адаптеров-кабелей KVM, обеспечивая великолепную компенсацию сигнала и перекосов, что позволяет добиться повышенного качества видеоизображения.

В инсталляциях рекомендуется:

• использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
• выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.

Артикул (и возможные варианты его написания): KA7177-AX; KA-7177; KA7177

Особенности

• Автоматическая компенсация сигнала (ASC) – отпадает необходимость настройки DIP-переключателя для компенсации расстояния
• Эмуляция клавиатуры и мыши – обеспечивает бесперебойную работу сервера при его отключении от порта KVM-переключателя или переключении на другой порт KVM
• Обновления прошивки
• Поддержка разрешений до 1600 x 1200 при расстоянии до 50 м*
• Встроенная микросхема ASIC обеспечивает повышенную надежность и совместимость
• Модуль ЦПУ с автоматической конвертацией, что позволяет гибко комбинировать интерфейс (PS/2, USB) для управления всеми типами компьютеров (ПК, Mac, Sun)
• Компактный размер
• Поддержка виртуальных носителей
• Поддержка считывателей смарт-карт/CAC *1680 x 1050 (уменьшенное бланкирование) и 1920 x 1200 (уменьшенное бланкирование) не поддерживаются соединительными кабелями KVM KA7xxxx

Примечание:
*Максимальное разрешение изображения может меняться в зависимости от расстояния передачи. Для получения дополнительной информации посетите страницы KVM-переключателей, к которым выполняется подсоединение.

Разъемы подключения модуля

Комплект поставки

• 1x соединительный кабель KVM KA7177
• 1х комплект для монтажа в стойку
• 1x инструкция по монтажу в стойку

Схема подключения



Спецификация
