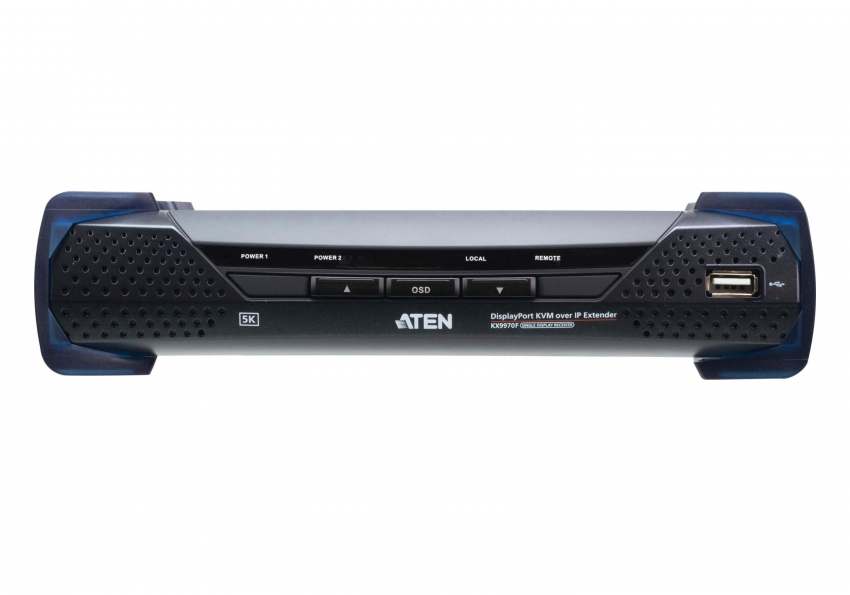

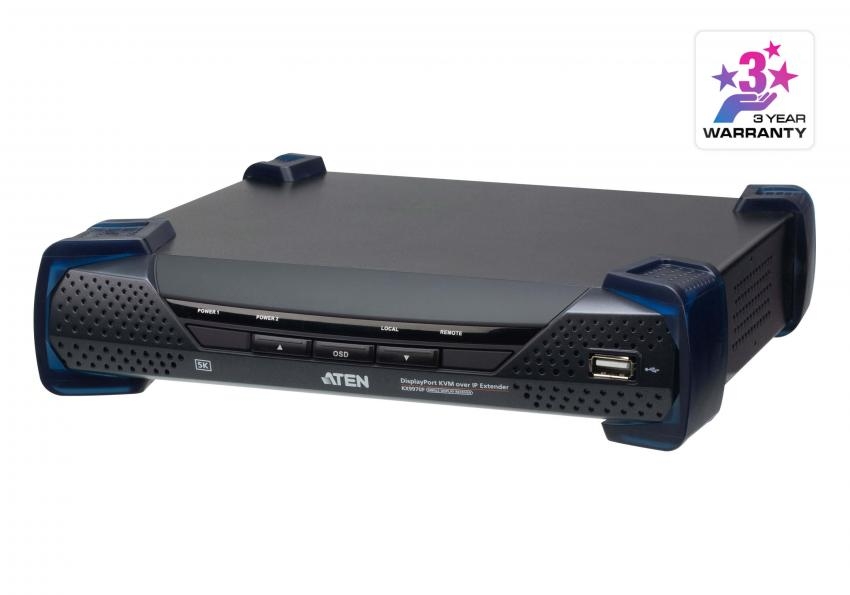

KX9970FR — IP KVM-приемник KVM-удлинителя с передачей сигналов по интрасети. Приемник оснащен интерфейсом DisplayPort, поддерживая один дисплей с разрешением до 5K, а также USB-клавиатурой и мышью.
IP KVM-приемник KX9970FR работает в паре с IP KVM-передатчиком KX9970FT, образуя удлинитель. Удлинитель предусматривает подключение двух KVM-консолей оператора, оснащенных DisplayPort-монитором, USB-клавиатурой и мышью. Одна консоль (локальная) подключается непосредственно к передатчику, вторая (удаленная) — к приемнику, установленному в любой точке интрасети.
Для подключения к оптоволоконной сети KX9970FR оснащен двумя слотами SFP+ поддерживающими модули SFP+ 10 Гбит/с, которые обеспечивают дальность передачи до 10 км. Передатчик и приемник моделей KX9970F могут быть подключены либо напрямую друг к другу, либо через высокоскоростную сеть на основе оптоволоконных носителей, что обеспечивает дополнительную гибкость подключения. Для обеспечения надежной работы системы в KX9970FR предусмотрено резервирование питания путем подключения двух независимых источников. Конструкция предусматривает возможность разнообразной установки: различных способов установки:
- монтаж в 19’ стойку,
- непосредственно на рабочей станции,
- закрепить на стене.
Являясь матричным решением на основе IP-подключения, KX9970F может использоваться в качестве удлинителя работающего в режимах «точка-точка» / «точка-многоточка» / «многоточка-точка» или интегрироваться в матричную KVM-систему с доступом по IP (режим «многоточка-многоточка») в сочетании с программным обеспечением для управления KVM over IP Matrix Manager (CCKM), обеспечивающим наиболее гибкое применение в различных рабочих средах.
При интеграции приемника KVM-удлинителя KX9970FR с программным обеспечением CCKM, ИТ-администраторы могут воспользоваться расширенными функциями, такими как: автоматическое обнаружение всех KX9970FR в одной подсети для быстрой установки или настройки, аутентификация и авторизация по имени пользователя/паролю, а также возможность определения различных типов соединений, которые могут быть подключены и использоваться совместно. Для защиты передаваемых данных поддерживается 128-битное шифрование AES, а также RADIUS, LDAP, Active Directory, TACACS+ для сторонних служб аутентификации.
Благодаря своим возможностям KX9970F является удобным решением для диспетчерской или ситуационного центра с организацией управления по локальной сети.
Примечание: модуль SFP+ (2A-141G / 2A-142G) продается отдельно.
ВНИМАНИЕ!
В инсталляциях рекомендуется:
- использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
- выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Артикул (и возможные варианты его написания): KX9970FR; KX-9970FR
Особенности
- Сжатие видео с разрешением до 5120 x 2880 без потерь, включая UHD или DCI
- Встроенная обработка сигналов DisplayPort с глубиной цвета 24, 30, 36 бит
- Поддерживает HDR 10, AdobeRGB

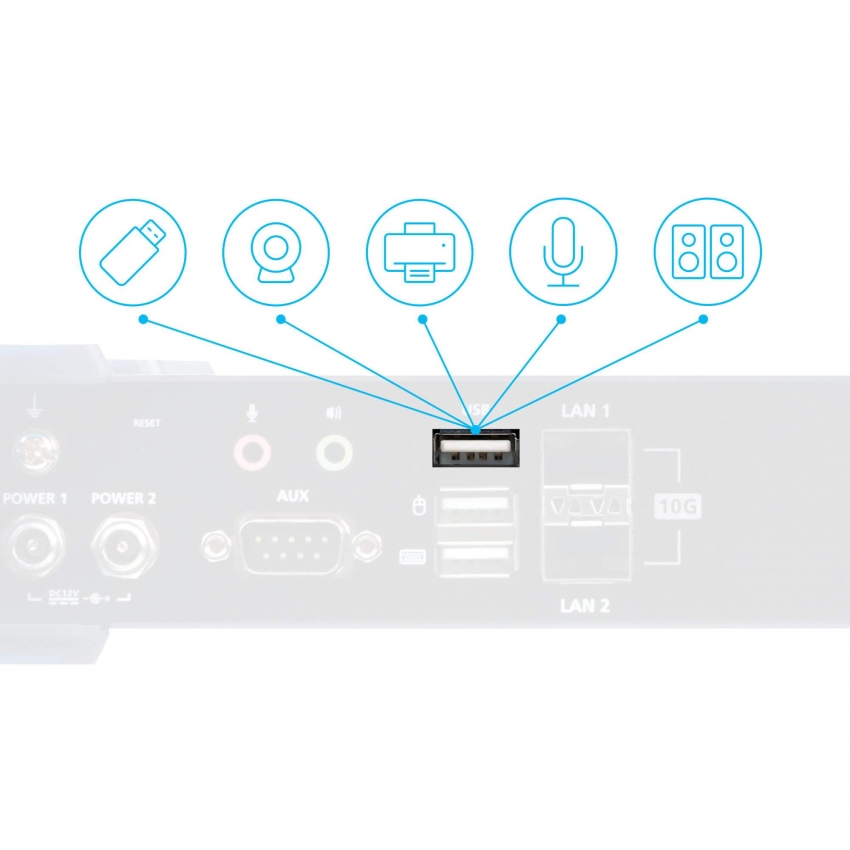

- Поддерживает передачу данных по USB в изохронном режиме, что позволяет использовать USB-камеру и USB-динамик между передатчиком и приемником
- Поддерживает приложение ATEN Matrix Link – позволяет пользователям iPad связывать передатчики и приемники для переключения портов и профилей в режиме реального времени
- Поддержка функции Boundless Switching (безграничного переключения) – позволяет для переключения между различными приемниками просто перемещать курсор мыши через границу экрана
- Поддержка функций “Push” и “Pull” – мгновенное предоставление в совместное использование материалов для/от одного приемника или видеостены одним щелчком мыши
- Поддержка видеостен – возможность создания нескольких видеостен конфигурации 12x12 (максимум 144 дисплея) в каждом макете
- Функция расширенного планирования – повышает эффективность позволяя устанавливать соединения на основе времени и даты
- Поддержка функции Virtual Transmitter (виртуального передатчика) – для независимой потоковой передачи видео, аудио, USB и последовательных сигналов от разных источников (Tx)
- Поддержка внутренней и внешней аутентификации – поддержка LDAP, Active Directory, RADIUS и TACACS+
- Расширенные настройки авторизации пользователей – администраторы могут настроить до четырех режимов доступа на устройствах Tx для улучшения совместной работы или во избежание пересечений между пользователями
- Настраиваемые права пользователей и групп для доступа и управления KX-устройствами
- Поддержка группирования до 4 передатчиков серии KX для возможности использования с множеством дисплеев
-
Контроль доступа с принимающего устройства (Rx) – пользователи локальной консоли (Tx) могут включать/отключать право управления с Rx-устройства, просто нажав кнопку управления доступом2
Примечание:
1. Указанные расширенные функции поддерживаются при сопряжении KX-передатчиков с KX-приемниками KVM-удлинителя с доступом по IP и управляются CCKM.
2. Кнопка управления доступом к KVM по IP-соединению (2XRT-0015G) продается отдельно. Для получения информации о продукте, пожалуйста, обратитесь к дилеру компании ATEN.
Оборудование
- Разрешения видео – до 5120 x 1440 при 60 Гц (4:4:4), 5120 x 2880 при 30 Гц (4:4:4), 4096 x 2160 при 60 Гц (4:4:4), 1920 x 1080 при 240 Гц (4:4:4), 2560 x 1440 при 144 Гц (4:4:4); 36-битная глубина цвета
- Поддержка DisplayPort 1.2
- Поддерживает стереодинамики и стереомикрофон
- Поддержка высокоскоростной передачи с USB-накопителей
- Поддержка Auto-MDIX – автоматическое определение типа кабельного соединения
- Встроенная защита от электростатического электричества
- Поддержка отказоустойчивости питания – два разъема постоянного тока для резервирования питания
- Поддержка оптоволоконных модулей SFP+ 10 Гбит/с с расстоянием передачи до 10 км.*
-
Возможность монтажа в стойку – варианты монтажных комплектов:
- 2X-021G сдвоенный монтажный комплект
- 2GX-031 одиночный монтажный комплект -
В комплекте адаптер питания промышленного класса – поддерживает рабочую температуру от 0 ° C до 50 ° C, обеспечивая применимость и долговечность в суровых окружающих условиях
*Примечание: модуль SFP+ (2A-141G / 2A-142G) продается отдельно. Для получения информации о продукте, пожалуйста, обратитесь к дилеру компании ATEN.
Управление
- Интеграция с программным обеспечением KVM over IP Matrix Manager (CCKM) – позволяющим легко настраивать все KX-устройства с помощью интуитивно понятного веб-интерфейса
- Возможность работы с двумя консолями – управление системой с помощью клавиатуры, монитора и мыши на передатчике и приемнике
- Поддержка OSD (экранное меню) – позволяет настраивать оба устройства (передатчик/приемник) с экрана дисплея на приемнике
- Поддержка EDID Expert™ – выбирает оптимальные настройки EDID для предотвращения проблем с видео-совместимостью, вызванных разными мониторами
- Функция предварительного просмотра (режим Panel Array™) – позволяет пользователям просматривать на одном экране изображение с 36 дисплеев
- Поддержка уровня сжатия видео – позволяет повышать или понижать качество изображения для подстройки под соответствующую пропускную способность сети
- Поддержка интерфейса командной строки (CLI) – администраторы могут управлять всеми KX-устройствами вводя команды через соединения по RS-232 или Telnet, либо с помощью приложений сторонних производителей
- Поддержка команд с «горячих клавиш»
- Поддержка последовательных портов RS-232 – позволяет подключаться к последовательному терминалу для работы с текстовым меню, интерфейсом командной строки или с последовательными устройствами, такими как сенсорные экраны и сканеры штрих-кодов
- Все модели передатчиков серии KX совместимы со всеми моделями приемников этой серии.
- Безопасная передача данных – поддержка 128-битного AES-шифрования для защиты всех данных перед их передачей по сети и дешифрования данных на приемном устройстве
- Поддержка протокола Transport Layer Security (TLS), являющегося промышленным стандартом
- Функция поддержки виртуальных носителей повышает производительность передачи данных и идеально подходит для передачи файлов, установки программного обеспечения и исправлений на операционную систему, проведения диагностического тестирования
- Поддержка DVD/CD приводов USB 2.0, запоминающих USB-устройств, жестких дисков, папок и образов ISO
- Поддержка считывателя смарт-карт и карт общего доступа (CAC)
Комплектация
- 1x KX9970FR 5K DisplayPort KVM-удлинитель с доступом по IP (приемник)
- 1x адаптер питания
- 1x комплект ножек (4 шт.)
- 1x инструкция по эксплуатации
Схема подключения

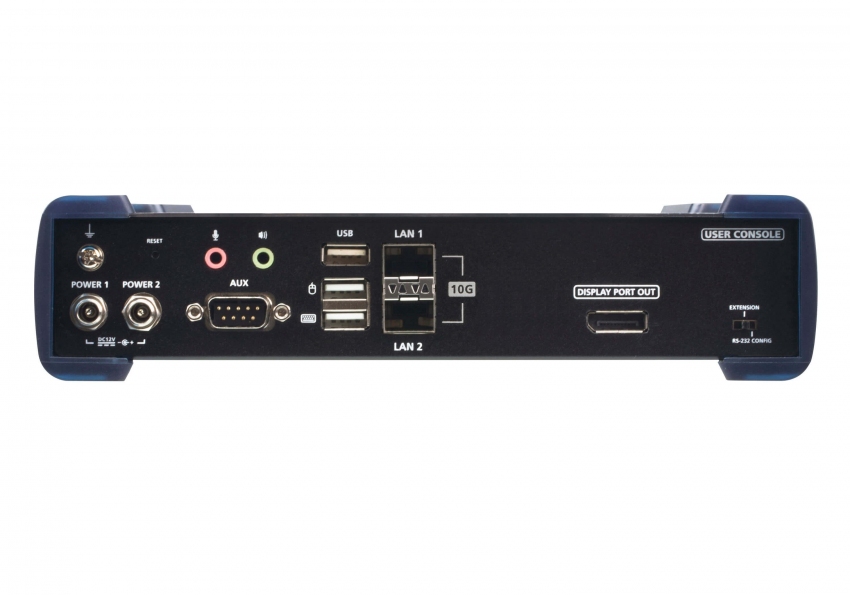

| Разъемы | |
| Порты консоли |
2 x гнезда USB тип A (белого цвета) 1 x гнездо DisplayPort (черного цвета) 1 x миниатюрное гнездо стерео (зеленого цвета) 1 x миниатюрное гнездо стерео (розового цвета) 1 x разъем DB-9 (черного цвета) |
| KVM порты |
1 x гнездо USB тип В (белого цвета) 1 x гнездо DisplayPort (черного цвета) 1 x миниатюрное гнездо стерео (зеленого цвета) 1 x миниатюрное гнездо стерео (розового цвета) 1 x гнездо DB-9 (черного цвета) |
| Питание | 2 x разъема для подключения питания постоянного тока (черного цвета) |
| Порты LAN | 2 x слота SFP+ |
| Управление | 1 x гнездо PS/2 (фиолетового цвета) |
| Переключатели | |
| Экранное меню | 1 x кнопка |
| Порт (Вверх) | 1 x кнопка |
| Порт (Вниз) | 1 x кнопка |
| Сброс параметров | 1 x полу-утопленная кнопка |
| Светодиодные индикаторы | |
| 1000/10000 Мбит/с | 1 (1000: оранжевого / 10000: зеленого цвета) |
| Питание | 2 (зеленого цвета) |
| Локальный | 1 (зеленого цвета) |
| Дистанционный | 1 (зеленого цвета) |
| Эмуляция | |
| Клавиатура/ Мышь | USB |
| Энергопотребление | DC12V:17.99W:104BTU |
| Разрешение видеосигнала |
до 5120 x 2880 при 30 Гц, 5120 x 1440 при 60 Гц, 4096 x 2160 при 60 Гц, 2560 x 1440 при 144 Гц, 1920 x 1080 при 240 Гц |
| Температура и влажность | |
| Рабочая температура | 0–50°C |
| Температура хранения | -20–60°C |
| Влажность | 0–95% рт. ст. без образования конденсата |
| Физические свойства | |
| Корпус | Металлический |
| Масса | 1.10 кг |
| Размеры (Д х Ш х В) | 21.50 x 16.30 x 4.20 cм |
