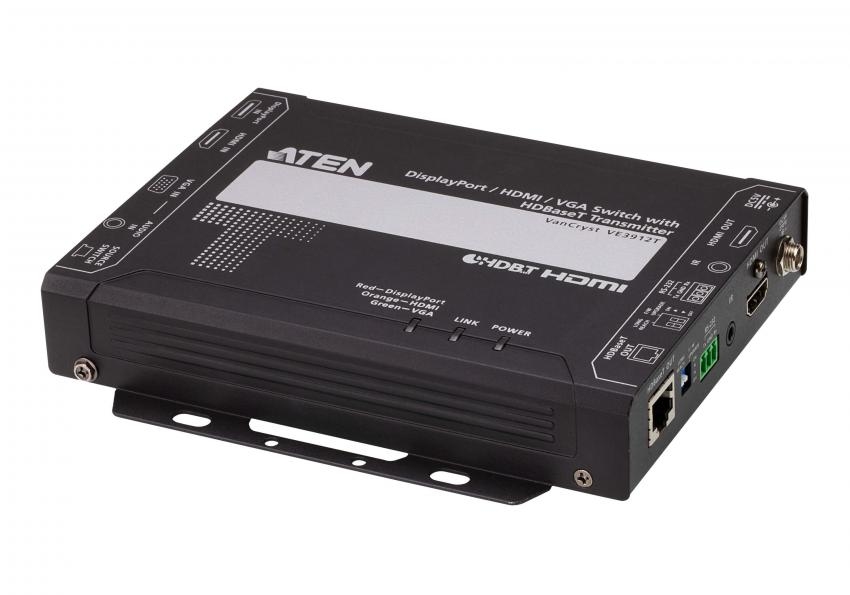

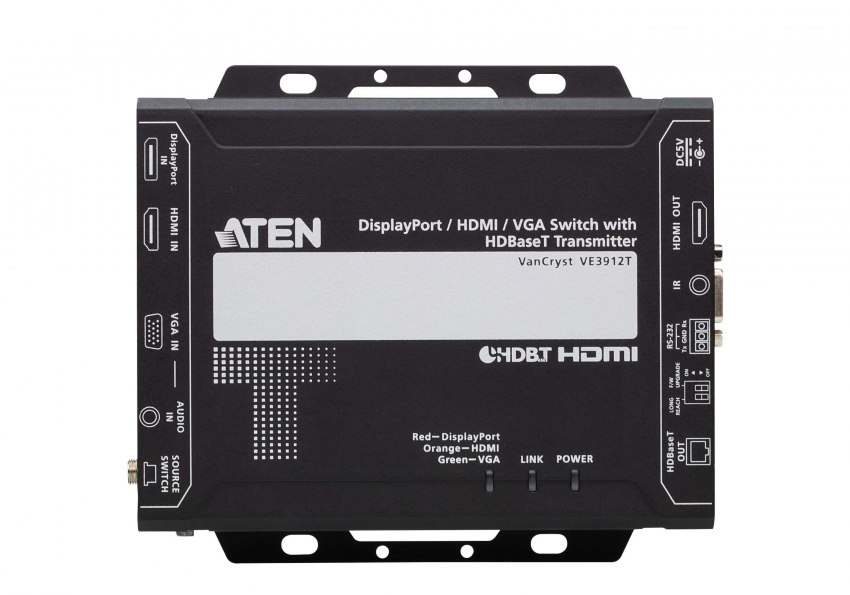

VE3912T — передатчик DisplayPort / HDMI / VGA с поддержкой HDBaseT (4K@100м / 1080p@150м)


  HDBaseT-передатчик видеоудлинителя VE3912T компании ATEN это устройство для передачи по одному кабелю Cat 6/6a или кабелю ATEN 2L-2910 Cat 6 видеосигналов 4K DisplayPort, HDMI или VGA на расстояние до 100 метров. Обладая поддержкой множества форматов входного изображения и разрешением на выходе до 4K, он способен обеспечить превосходное качество изображения в применениях, требующих увеличеения расстояния передачи, а также преобразования сигнала от цифровых или аналоговых источников.

  Являясь совместимым с HDCP 2.2, передатчик VE3912T соответствует спецификации HDMI, включая такие функции как 3D, Deep Color и качество изображения 4Kx2K. Также поддерживается режим автоматического переключения, в котором переключение на вновь подключенный источник происходит автоматически. Благодаря встроенной функции PoH (Power over HDBaseT, подача питания через HDBaseT), передатчик VE3912T может получать питание от выходного порта HDBaseT подсоединенного устройства, что устраняет необходимость в адаптере питания.

  HDBaseT-передатчик VE3912T рекомендуется использовать в качестве:

  • удлинителя видеосигнала там, где требуется увеличить расстояние от источника до устройства отображения;
  • переключателя видеосигналов для цифровых и аналоговых источников в условиях, требующих работу с несколькими исходными устройствами там,  где требуется интеграция и унификация обработки видеосигнала.

Устройство может быть эффективно использовано в конференц-залах и образовательных учреждениях

Артикул (и возможные варианты его написания): VE3912T; VE-3912T




Особенности

  • Увеличивает расстояние передачи сигналов DisplayPort, HDMI или VGA с помощью одного кабеля Cat 6/6a или кабеля ATEN 2L-2910 Cat 6
  • Поддержка ввода сигнала от нескольких источников (DisplayPort/HDMI/VGA) - простое переключение между источниками с помощью кнопки
  • Поддержка функции Auto Switch – автоматически переключается на новый подключенный источник сигнала
  • Поддержка функций HDMI (3D, Deep Color, 4K); совместимость с HDCP 2.2
  • Превосходное качество изображения:
    • HDMI/Displayport: разрешения 4K по кабелю Cat 6a или ATEN 2L-2910 Cat 6 на расстояние до 100 метров
    • VGA: 1600 x 1200 и 1920 x 1200 по кабелю Cat 6a или ATEN 2L-2910 Cat 6 на расстояние до 100 метров
  • Поддержка режим работы HDBaseT Long Reach – до 150 метров по одному кабелю Cat 5e/6 с разрешением до 1080p
  • Поддержка зеркального видеовывода – обеспечивает разрешение 4K при 30 Гц, 4:4:4 на HDBaseT-выходе и локальном HDMI-выходе
  • Встроенная функция PoH (Power over HDBaseT, подача питания через HDBaseT) - передатчик VE3912T может получать питание от выходного порта HDBaseT подсоединенного устройства
  • Идеальная совместимость с HDBaseT – совместимость с приемниками компании ATEN с HDBaseT, позволяющая передавать кристально-чистое изображение и звуковые сигналы на выходные порты
  • Возможность переключения режима соединения по интерфейсу RS-232 – режим использования команд и режим сквозной передачи сигналов для соответствия требованиям по применению; пользователи могут по RS-232 управлять переключением входного порта приемника, такого как, например VE2812R
  • Поддержка функции EDID Expert™ – выбирает оптимальные настройки EDID для высококачественного отображения и использует HDBaseT-вывод, как приоритетный с оптимальным разрешением изображения
  • Подключение в режиме Plug-and-play без необходимости установки программного обеспечения
  • Возможность монтажа в стойку
  • Встроенная защита от электростатического разряда


Комплектация

  • 1x VE3912T передатчик DisplayPort / HDMI / VGA с поддержкой HDBaseT
  • 1x клеммный разъем RS-232
  • 1x адаптер питания
  • 4x подкладки под ножки
  • 1x руководство пользователя

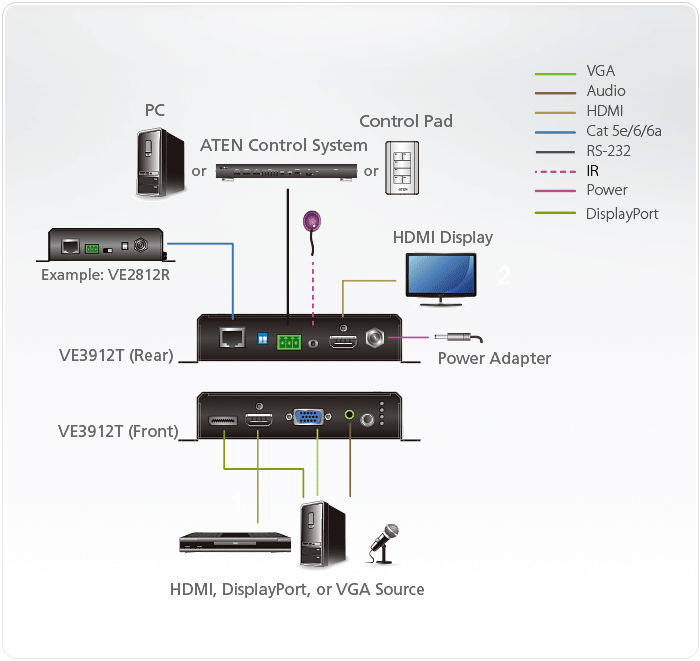

Схема подключения


Спецификация

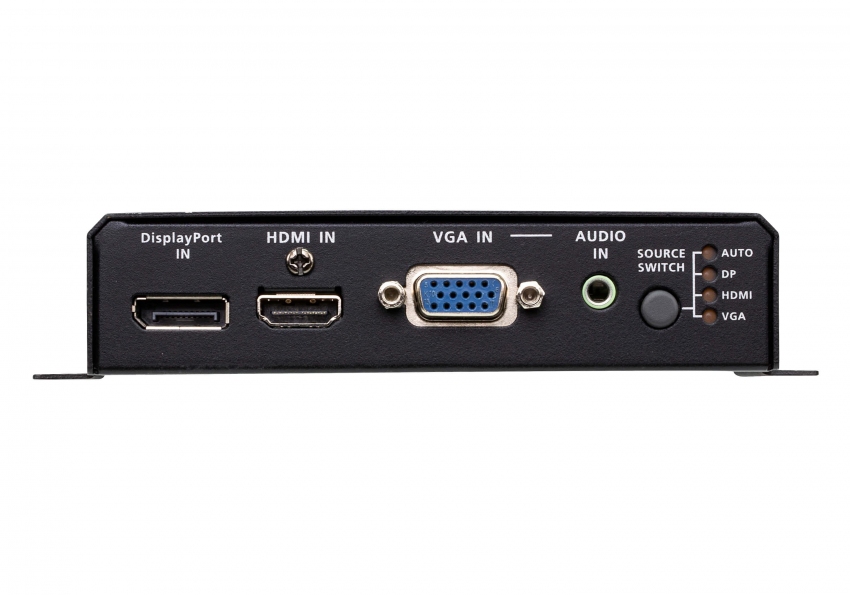

Видеовход
Интерфейсы 1 x гнездо HDMI тип А (черного цвета)
1 x гнездо HDB-15 (VGA) (синего цвета)
1 x гнездо DisplayPort (черного цвета)
Импеданс HDMI: 100 Ω
HDB-15 (VGA): 75 Ω
DisplayPort: 100 Ω
Макс. расстояние HDMI: 5м 4K при 30 Гц
HDB-15(VGA): 10м при 1920x1600
DisplayPort: 3м 4K при 30 Гц
Видеовыход
Интерфейсы 1 x гнездо HDMI тип А (черного цвета)
Импеданс 100 Ω
Макс. расстояние HDMI: 5м 4K при 30 Гц; 3м 4K при 60 Гц (4:4:4)
Видео
Макс. скорость передачи данных 10.2 Гбит/с (3.4 Гбит/с на каждую полосу)
Макс. частота пикселизации 340 MГц
Соответствие HDMI (3D, Deep Color, 4K)
Совместимость с HDCP 2.2
Consumer Electronics Control (CEC)
Макс. разрешение/ Расстояние HDMI/DisplayPort:
до 4K при 70м (Cat 5e/6) / 100м (Cat 6a/ATEN 2L-2910 Cat6); 1080p при 100м (Cat 5e/6/6a)
VGA:
до 1920x1200 и 1600x1200 при 70м (Cat 5e/6) / 100м (Cat 6a/ATEN 2L-2910 Cat6); 1920x1080 при 100м (Cat 5e/6/6a)

*Поддержка 4K:
4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0);
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Аудио
Вход 1 x гнездо HDMI тип А (черного цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
1 x гнездо DisplayPort (черного цвета)

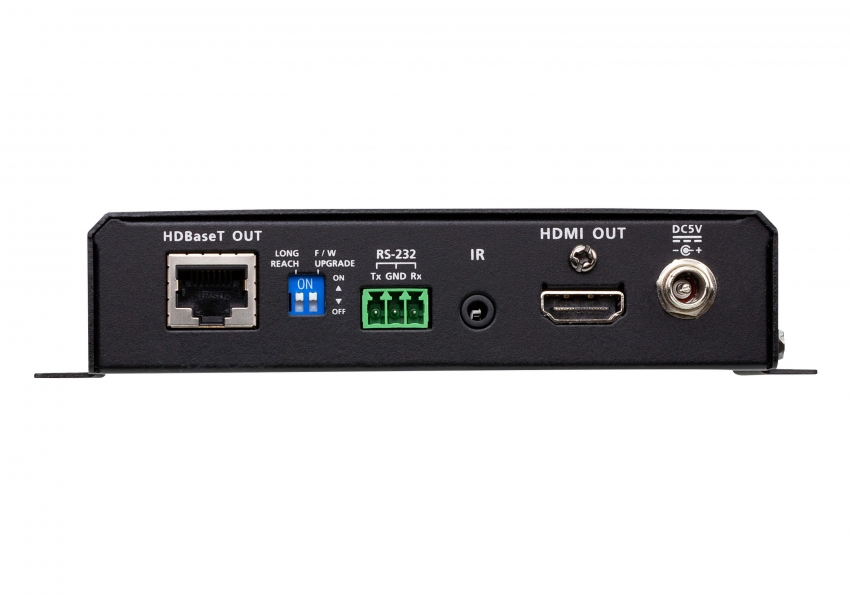

Разъемы
От устройства к устройству 1 x гнездо RJ-45 (серебряного цвета), HDBaseT
Питание 1 x гнездо для подключения источника постоянного тока (черного цвета), с фиксацией
1 x гнездо RJ-45 (POH)
Управление
RS-232 Разъем: 1 x 3-полюсная клеммная колодка; Тип: DTE
Скорость (бит/с): 19200, Биты данных: 8,
Стоповые биты: 1, без контроля четности и потока
ИК 1 x миниатюрное стерео гнездо (черного цвета)
Переключатели
Выбор порта видеовхода 1 x кнопка - DisplayPort, HDMI, VGA и AUTO (автоматически)
Включение поддержки режима Long Reach 1 x переключатель - ON/OFF (Вкл/Выкл)
ON: до 150м при 1080p (макс.)
OFF: до 100м при 4K на 30Гц (макс.)
Обновление микропрограммы 1 x переключатель - ON/OFF (Вкл/Выкл)
Энергопотребление DC5V:7.02W:40BTU
POE:8.77W:48BTU
Температура и влажность
Рабочая температура 0 - 40°C
Температура хранения -20 - 60°C
Влажность 0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 0.65 kg ( 1.43 lb )
Размеры (Д х Ш х В) с кронштейнами 17.29 x 14.69 x 3.00 cm
(6.81 x 5.78 x 1.18 in.)
Размеры (Д х Ш х В) без кронштейнов 16.60 x 12.49 x 2.90 cm
(6.54 x 4.92 x 1.14 in.)




* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
