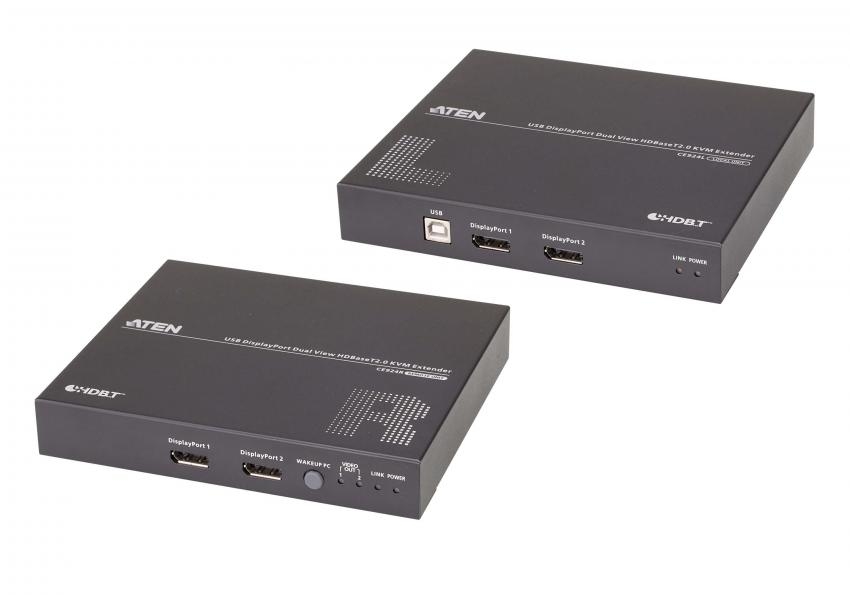

CE924-AT-G — USB DisplayPort HDBaseT™ 2.0 KVM-удлинитель с поддержкой Dual View (4K@100м в режиме Single View)

Артикул: CE924-AT-G



  KVM-удлинитель CE924 компании ATEN поддерживает технологию HDBaseT™ 2.0 для передачи 4K-видео, стереозвука, сигналов USB и RS-232. Использование технологии HDBaseT™ 2.0 гарантирует надежную передачу сигналов, а также обеспечивает возможность большой дальности действия, позволяющей передавать сигналы Full HD 1080P на расстояние до 150 метров. Кроме того, KVM-удлинитель CE924 поддерживает один 4K-дисплей или два дисплея 1080p и с помощью одного кабеля Cat6 / 2L-2910 Cat 6 может передавать на расстояние до 100 метров изображение с видеоинтерфейсом DisplayPort.

  Обладая достаточно простой процедурой подключения кабелей и поддерживая различные типы сигналов, KVM-удлинитель CE924 применим там, где требуется удобный удаленный доступ, например, в центрах управления транспортом, медицинских учреждениях, на промышленных склады и удаленных рабочих станциях.

Артикул (и возможные варианты его написания): CE924-AT-G; CE924-AT; CE-924; CE924G


ВНИМАНИЕ!

В инсталляциях рекомендуется:

  • использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
  • выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.





Особенности
  • Обеспечивает доступ к компьютеру через DisplayPort с использованием двух экранов и управление с удаленной KVM-консоли
  • Поддерживает технологию HDBaseT 2.0
    - Увеличивает расстояние передачи видео, звука, USB и RS-232-сигналов с помощью одного кабеля Cat6/6a/ATEN 2L-2910 Cat 6
    - Улучшенное обнаружение и коррекция битовых ошибок для препятствования интерференции сигналов при передаче высококачественного видео
    - Обнаружение состояния и светодиодная индикация передачи сигнала HDBaseT™ на удаленном устройстве
  • Наличие буфера EDID для плавного включения и высококачественного отображения
  • Кабель одной категории для передачи аудио/видео и управляющих сигналов
    - Разрешения до 4K при 100м в стандартом режиме HDBaseT™ (Cat 6 / 6a / 2L-2910); (только в режиме Single View; в режиме Dual View разрешение до 1080p)
    - Разрешения до 1080p при 150м в режиме Long Reach HDBaseT™ (только в режиме Single View; в режиме Dual View разрешение до 720p)
  • Поддерживает 4-х портовый полноскоростной (full speed) концентратор USB 2.0 на приемнике, позволяя подключать до 4 различных периферийных устройств USB 2.0
  • Поддерживает HDCP
  • Поддерживает отдельный 2-канальный стереозвук для применений, требующих высокое качество звучания
  • Поддержка функции включения ПК (PC wakeup) с помощью кнопки и по каналу RS-232
  • Встроенная защита от статического электричества.

Комплектация

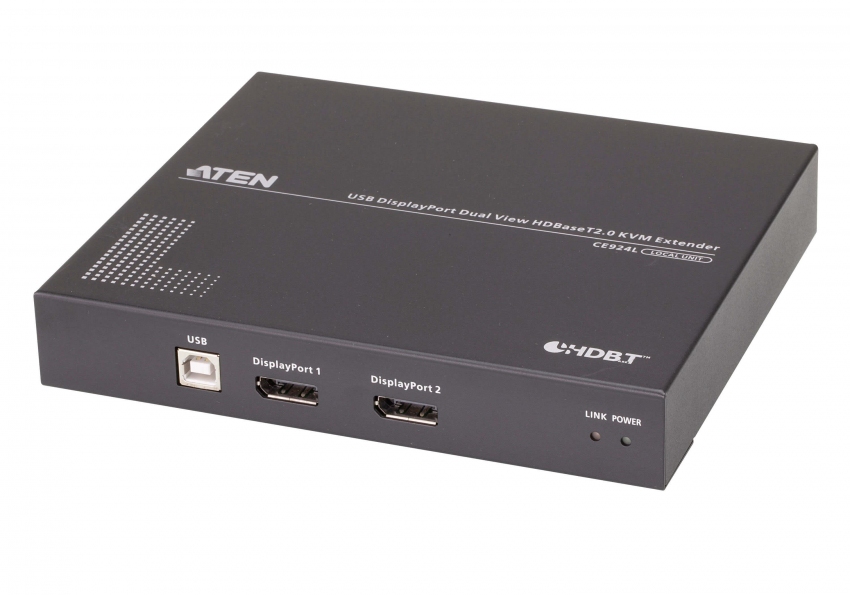

  • 1x KVM-удлинитель CE924L (локальный модуль)

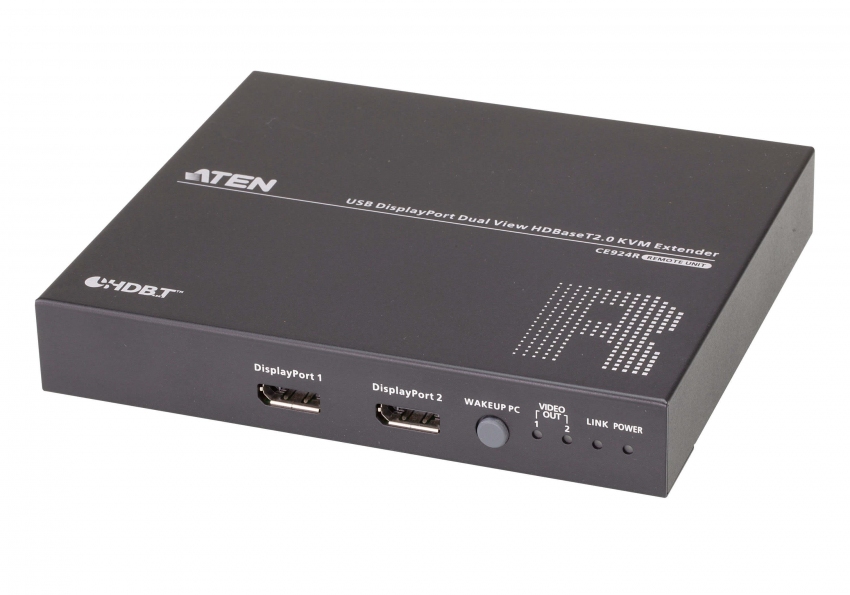

  • 1x KVM-удлинитель CE924R (удаленный модуль)
  • 2x кабеля DisplayPort
  • 1x кабельный набор для микрофона (розового цвета)
  • 1x кабельный набор для динамиков (зеленого цвета)
  • 1x USB-кабель тип-A – тип-B
  • 2x адаптера питания
  • 2x комплекта для монтажа
  • 1x руководство пользователя


Схема подключения



Спецификация

Function CE924L CE924R
Разъемы

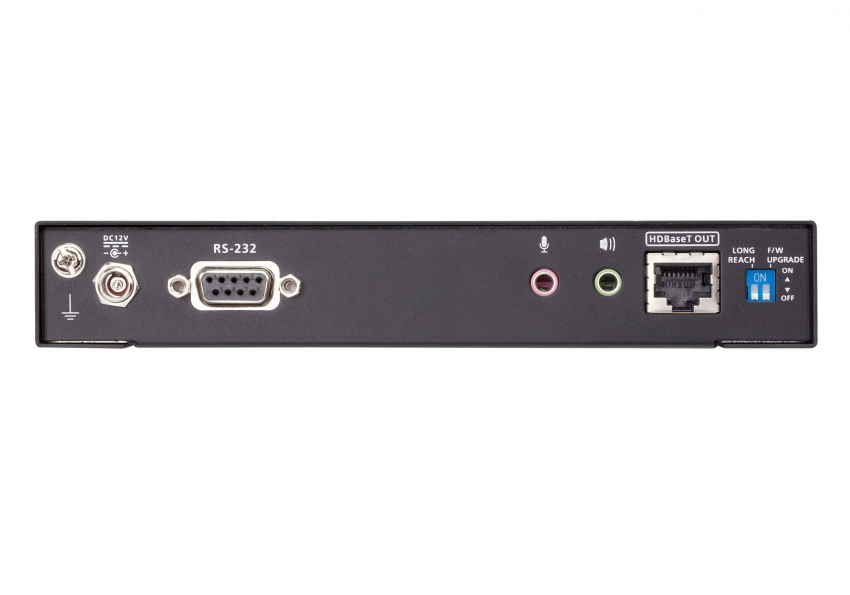

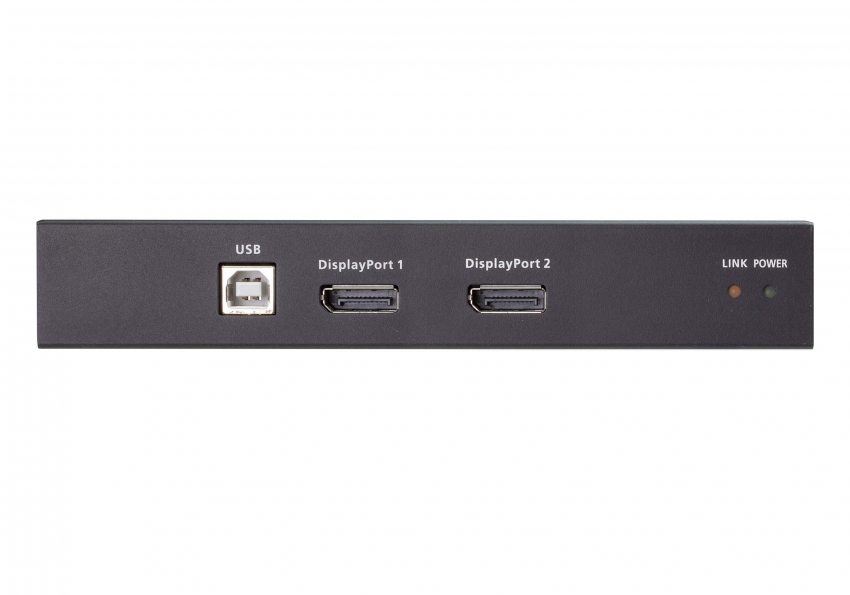

KVM порты 2 x гнезда DisplayPort (черного цвета)
1 x гнездо USB тип B (белого цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
1 x миниатюрное гнездо стерео (розового цвета)
Нет

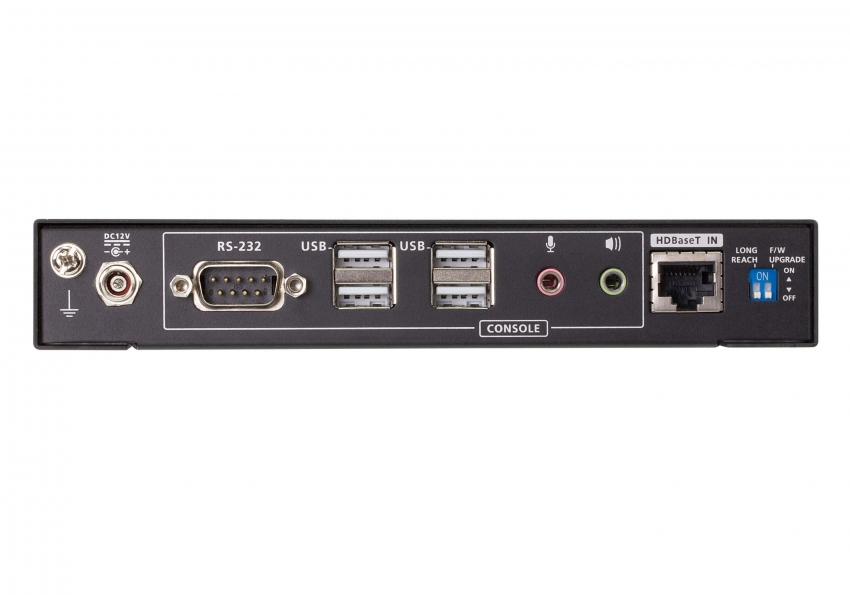

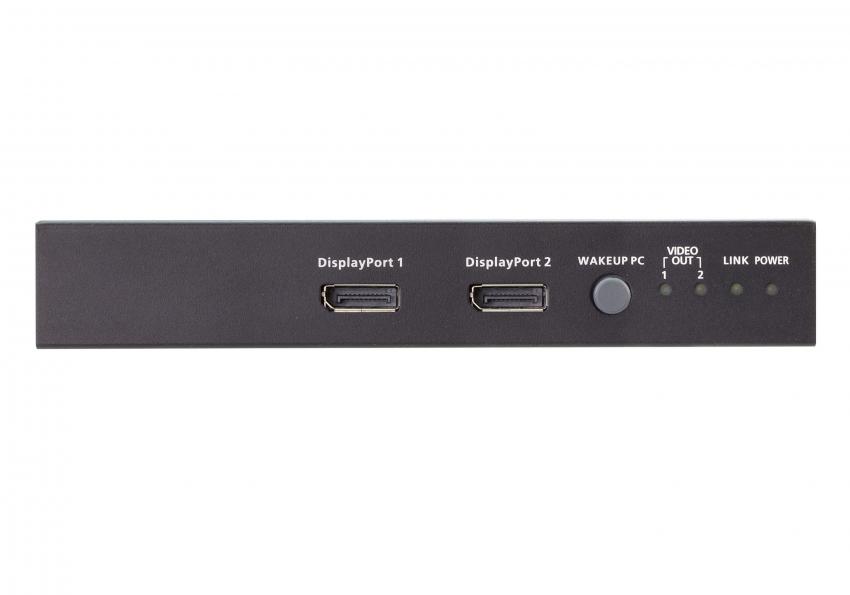

Порты консоли Нет 2 x гнезда DisplayPort (черного цвета)
4 x гнезда USB тип А (белого цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
1 x миниатюрное гнездо стерео (розового цвета)
RS-232 1 x гнездо (черного цвета) 1 x разъем (черного цвета)
Питание 1 x разъем для подключения питания постоянного тока, с фиксацией 1 x разъем для подключения питания постоянного тока, с фиксацией
От устройства к устройству 1 x гнездо RJ-45 (черного цвета) 1 x гнездо RJ-45 (черного цвета)
Светодиодные индикаторы
Питание 1 (зеленого цвета) 1 (зеленого цвета)
Связь 1 (оранжевого цвета) 1 (оранжевого цвета)
Видеовыход Нет 2 (оранжевого цвета)
Переключатели
Включение поддержки режима Long Reach 1 x ползунковый переключатель 1 x ползунковый переключатель
Обновление микропрограммы 1 x ползунковый переключатель 1 x ползунковый переключатель
Кнопки
Кнопка активации Нет 1 x кнопка
Видео в режиме Single view: до 4K при 90м (Cat 5e) / 100м (Cat 6/6a/ATEN 2L-2910 Cat6)
1080P при 100м (Cat 5e/6/6a/ATEN 2L-2910 Cat6)

в режиме Dual-view: до 1080p при 100м (Cat 6/6a/ATEN 2L-2910 Cat6)

*4K поддерживается:
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
в режиме Single view: до 4K при 90м (Cat 5e) / 100м (Cat 6/6a/ATEN 2L-2910 Cat6)
1080P при 100м (Cat 5e/6/6a/ATEN 2L-2910 Cat6)

в режиме Dual-view: до 1080p при 100м (Cat 6/6a/ATEN 2L-2910 Cat6)

*4K поддерживается:
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Энергопотребление DC12V:7.03W:33BTU DC12V:9.92W:69BTU
Температура и влажность
Рабочая температура 0–40°C 0–40°C
Температура хранения -20–60°C -20–60°C
Влажность 0–80% рт. ст. без образования конденсата 0–80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический Металлический
Масса 0.82 кг 0.85 кг
Размеры (Д х Ш х В) 17.42 x 15.41 x 2.88 см 17.42 x 15.57 x 2.88 см
Примечание DisplayPort поддерживает разрешение до 4Kx2K при 30 Гц, не поддерживает 4Kx2K при 60 Гц, 4:2:0; также не поддерживает режим MST. DisplayPort поддерживает разрешение до 4Kx2K при 30 Гц, не поддерживает 4Kx2K при 60 Гц, 4:2:0; также не поддерживает режим MST.


* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
