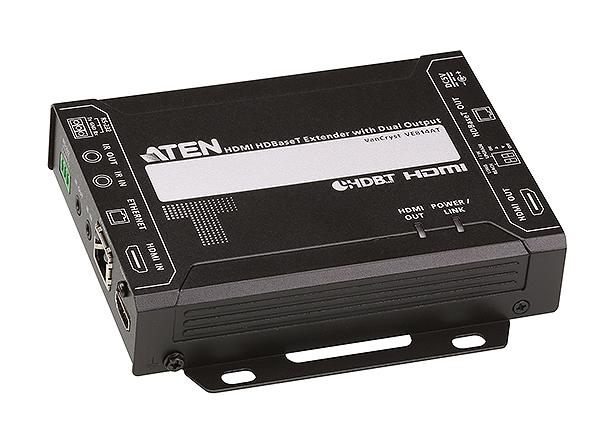

VE814AT-AT-G— HDMI-передатчик VE814AT с поддержкой HDBaseT компании ATEN с помощью одного кабеля Cat 5e/6/6a или кабеля ATEN 2L-2910 Cat 6, способен передавать HDMI-сигналы на расстояние до 100 метров. Благодаря сдвоенному синхронному выводу удлинитель VE814AT может осуществлять передачу видеосигнала на два удаленно расположенных дисплея и на один, находящийся локально. Являясь совместимым с HDCP 2.2, он обладает максимальной скоростью передачи данных (10,2 Гбит/с), поддерживает HDMI функции, включая 3D, Deep Color, а также передачу на расстояние до 100 метров изображения с разрешением до 4K.
HDMI-передатчик VE814AT работает в паре с приемником VE814AR, образуя удлинитель HDMI сигналов VE814A .
HDMI-передатчик VE814AT поддерживает сквозную передачу ИК- и RS-232-сигналов, что дает возможность управлять с удаленного устройства (VE814AR) источником HDMI-сигнала, при этом предоставляя с локального устройства (VE814AT) доступ к HDMI-устройству отображения. Наличие режима работы Long Reach позволяет расширить до 150 метров расстояние передачи HDMI-сигнала с разрешением 1080p, используя один кабель Cat 5e/6.
HDMI-удлинитель VE814A, это решение для сред в которых требуются системы отображения цифровой информации, такие как бары, большие аудитории, станции общественного транспорта, позволяя отображать для разных мест идентичное содержимое.
ВНИМАНИЕ!
В инсталляциях рекомендуется:
использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Артикул (и возможные варианты его написания): VE814AT-AT-G; VE814AT-AT; VE814AT; VE-814AT; VE814ATG
Особенности
Увеличивает до 100 метров расстояние передачи сигналов к двум удаленно расположенных дисплеям с помощью одного кабеля Cat 5e/6 или кабеля ATEN 2L-2910 Cat 6
Поддержка функций HDMI (3D, Deep Color, 4K); совместимость с HDCP 2.2
Превосходное качество изображения:
с разрешением 4K до 100 метров
с разрешением 1080p до 150 метров при использовании режима HDBaseT Long Reach
Расширяет с помощью сквозного Ethernet-порта коммуникационные возможности Ethernet-соединений
Поддержка двух ИК-каналов для одновременной передачи ИК-сигналов в диапазоне от 30 кГц до 56 кГц
Поддержка технологии EDID компании ATEN – при подключении с обеих сторон передатчика и приемника, для осуществления высококачественного вывода будут использоваться данные EDID от дисплея, подключенного к VE814AT
Наличие канала RS-232 – возможность соединения с последовательно подключаемыми устройствами, такими как терминалы, сенсорные экраны и сканеры штрих-кода
Поддержка широкоформатных мониторов
Встроенная защита от электростатического разряда
Работа в режиме Plug and play
Возможность монтажа в стойку
Комплектация
1x HDMI-передатчик VE814AR
1x клеммный разъема RS-232
1x адаптера питания
1x руководство пользователя
Схема подключения
Спецификация
Видеовход
Интерфейсы
1 x гнездо HDMI тип А (черного цвета)
Импеданс
100 Ω
Макс. расстояние
1.8 м
Видеовыход
Интерфейсы
1 x гнездо HDMI тип А (черного цвета)
Импеданс
100 Ω
Видео
Макс. скорость передачи данных
10.2 Гбит/с (3.4 Гбит/с на каждую полосу)
Макс. частота пикселизации
340 MГц
Соответствие
HDMI (3D, Deep Color, 4K)
Совместимость с HDCP
Consumer Electronics Control (CEC)
Макс. разрешение/ Расстояние
до 4K при 70 м (Cat 5e/6) / 100 м (Cat 6a/ATEN 2L-2910 Cat6); 1080p при 100 м (Cat 5e/6/6a)
*Поддержка 4K:
4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0);
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Аудио
Вход
1 x гнездо HDMI тип А (черного цвета)
Выход
1 x гнездо HDMI тип А (черного цвета)
Разъемы
От устройства к устройству
1 x гнездо RJ-45
Питание
1 x разъем для подключения питания постоянного тока (черного цвета) с фиксацией

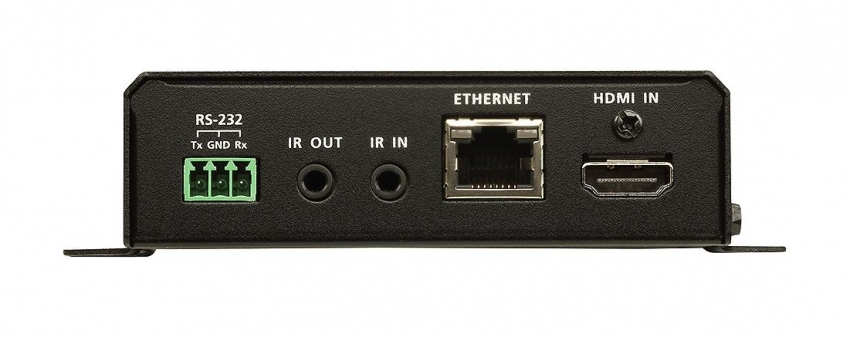

Управление
RS-232
Разъем: 1 x 3-полюсная клеммная колодка
Скорость (бит/с): 19200, Биты данных: 8,
Стоповые биты: 1, без контроля четности и потока
ИК
2 x миниатюрных гнезда стерео (черного цвета)
Ethernet
1 x гнездо RJ-45

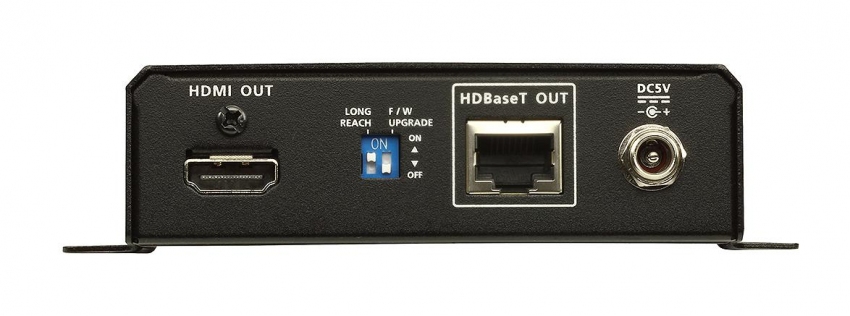

Переключатели
Включение поддержки режима Long Reach
1 x переключатель - ON/OFF (Вкл/Выкл)
Обновление микропрограммы
1 x переключатель - ON/OFF (Вкл/Выкл)
Энергопотребление
DC5V:5.09W:24BTU
Температура и влажность
Рабочая температура
0 - 40°C
Температура хранения
-20 - 60°C
Влажность
0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус
Металлический
Масса
0.45 kg ( 0.99 lb )
Размеры (Д х Ш х В) с кронштейнами
14.02 x 12.30 x 3.00 cm
Размеры (Д х Ш х В) без кронштейнов
13.60 x 10.10 x 2.90 cm
