VE814A-AT-G — HDMI удлинитель с ретрансляцией сигнала ИК по HDBaseT, Dual Output (4K@100м/ 1080p@150м)


  HDMI-удлинитель VE814A с поддержкой HDBaseT компании ATEN с помощью одного кабеля Cat 5e/6/6a или кабеля ATEN 2L-2910 Cat 6, способен передавать HDMI-сигналы на расстояние до 100 метров. Благодаря сдвоенному синхронному выводу удлинитель VE814A может осуществлять передачу видеосигнала на два удаленно расположенных дисплея и на один, находящийся локально. Являясь совместимым с HDCP 2.2, он обладает максимальной скоростью передачи данных (10,2 Гбит/с), поддерживает HDMI функции, включая 3D, Deep Color, а также передачу на расстояние до 100 метров изображения с разрешением до 4K.

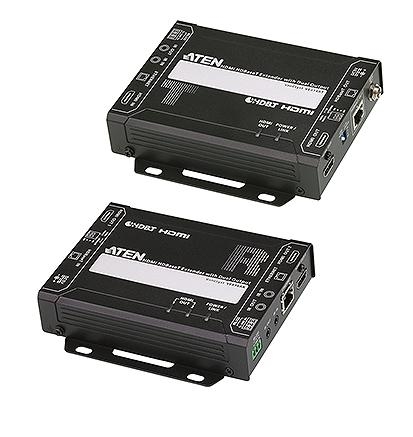

  HDMI-удлинитель VE814A состоит из двух блоклв VE814AT (передатчик) и VE814AR (приемник)

  HDMI-удлинитель VE814A поддерживает сквозную передачу ИК- и RS-232-сигналов, что дает возможность управлять с удаленного устройства (VE814AR) источником HDMI-сигнала, при этом предоставляя с локального устройства (VE814AT) доступ к HDMI-устройству отображения. Наличие режима работы Long Reach позволяет расширить до 150 метров расстояние передачи HDMI-сигнала с разрешением 1080p, используя один кабель Cat 5e/6.

  HDMI-удлинитель VE814A, это решение для сред в которых требуются системы отображения цифровой информации, такие как бары, большие аудитории, станции общественного транспорта, позволяя отображать для разных мест идентичное содержимое.





ВНИМАНИЕ!

В инсталляциях рекомендуется:

  • использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
  • выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.




Артикул (и возможные варианты его написания): VE814A-AT-G; VE814A-AT; VE814A; VE-814A; VE814AG





Особенности


  • Устройство позволяет подключить два HDMI-монитора к HDMI-источнику на расстоянии до 100 м.
  • Используется только один кабель витая пара Cat 5 для соединения передатчика и приемника, благодаря реализации технологии HDBaseT.
  • Возможность подключения 1 дисплея к передатчику и 2 к дисплеев к приемнику.
  • Поддержка двух ИК-каналов для двунаправленной передачи ИК сигнала.
  • Доступ в сеть Ethernet с удаленного модуля (VE814R) при подключении к сети локального модуля (VE814T).
  • Поддержка HDMI (3D, Deep Color,4kx2k).
  • Поддержка HDCP.
  • Поддержка широкоформатных режимов видео.
  • Поддержка разрешений до Ultra HD 4kx2k и 1080p Full HD.
  • EDID Expert – выбирает оптимальные настройки EDID для корректного включения и высокого качества изображения.
  • RS-232 последовательный порт для подключения периферийных устройств, таких как сенсорные экраны, бар-кодеры, сканеры и т. д.
  • Встроенная защита от статического электричества
  • Простота установки – не требуется дополнительного ПО.
  • Возможность установки в телекоммуникационную стойку.


Комплектация


  • 1x HDMI-передатчик VE814AT
  • 1x HDMI-приемник VE814AR
  • 1x кабель ИК-передатчика
  • 1x кабель ИК-приемника
  • 2x клеммных разъема RS-232
  • 2x адаптера питания
  • 1x руководство пользователя

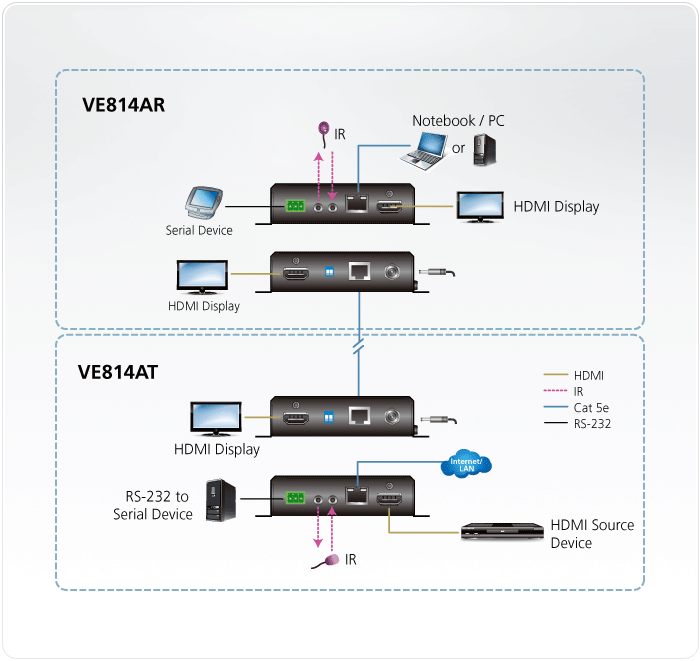

Схема подключения

Спецификация



Функционал модулей VE814AR VE814AT
Видеовход
Интерфейсы Нет 1 x гнездо HDMI тип А (черного цвета)
Импеданс Нет 100 Ω
Макс. расстояние Нет 1.8 м
Видеовыход
Интерфейсы 2 x гнезда HDMI тип А (черного цвета) 1 x гнездо HDMI тип А (черного цвета)
Импеданс 100 Ω 100 Ω
Видео
Макс. скорость передачи данных 10.2 Гбит/с (3.4 Гбит/с на каждую полосу) 10.2 Гбит/с (3.4 Гбит/с на каждую полосу)
Макс. частота пикселизации 340 MГц 340 MГц
Соответствие HDMI (3D, Deep Color, 4K)
Совместимость с HDCP
Consumer Electronics Control (CEC)
HDMI (3D, Deep Color, 4K)
Совместимость с HDCP
Consumer Electronics Control (CEC)
Макс. разрешение/ Расстояние до 4K при 70 м (Cat 5e/6) / 100 м (Cat 6a/ATEN 2L-2910 Cat6); 1080p при 100 м (Cat 5e/6/6a)
*Поддержка 4K:
4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0);
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
до 4K при 70 м (Cat 5e/6) / 100 м (Cat 6a/ATEN 2L-2910 Cat6); 1080p при 100 м (Cat 5e/6/6a)
*Поддержка 4K:
4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0);
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Аудио

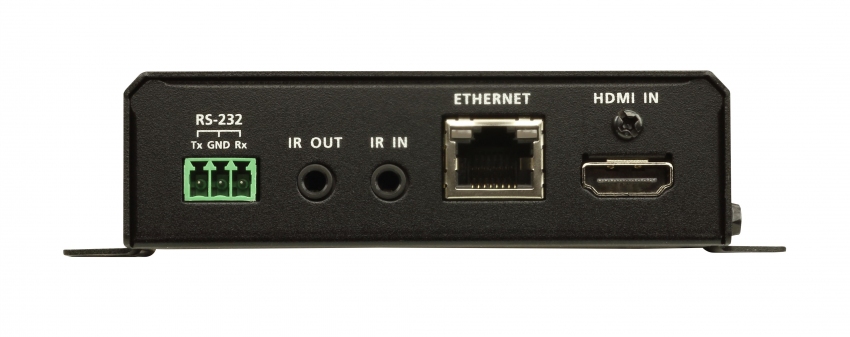

Вход Нет 1 x гнездо HDMI тип А (черного цвета)

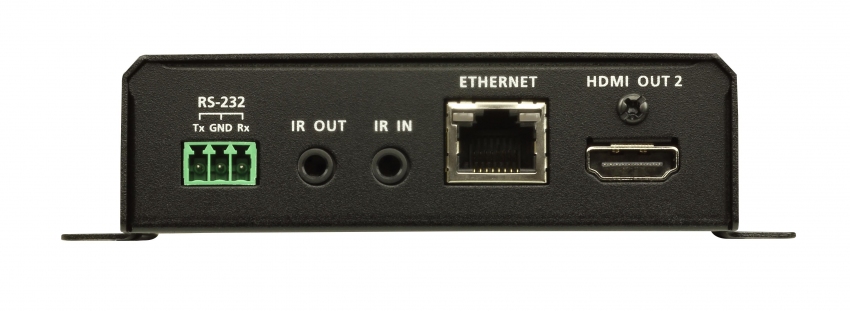

Выход 2 x гнезда HDMI тип А (черного цвета) 1 x гнездо HDMI тип А (черного цвета)
Разъемы
От устройства к устройству 1 x гнездо RJ-45 1 x гнездо RJ-45
Питание 1 x разъем для подключения питания постоянного тока (черного цвета) с фиксацией 1 x разъем для подключения питания постоянного тока (черного цвета) с фиксацией
Управление
RS-232 Разъем: 1 x 3-полюсная клеммная колодка
Скорость (бит/с): 19200, Биты данных: 8,
Стоповые биты: 1, без контроля четности и потока
Разъем: 1 x 3-полюсная клеммная колодка
Скорость (бит/с): 19200, Биты данных: 8,
Стоповые биты: 1, без контроля четности и потока
ИК 2 x миниатюрных гнезда стерео (черного цвета) 2 x миниатюрных гнезда стерео (черного цвета)
Ethernet 1 x гнездо RJ-45 1 x гнездо RJ-45
Переключатели

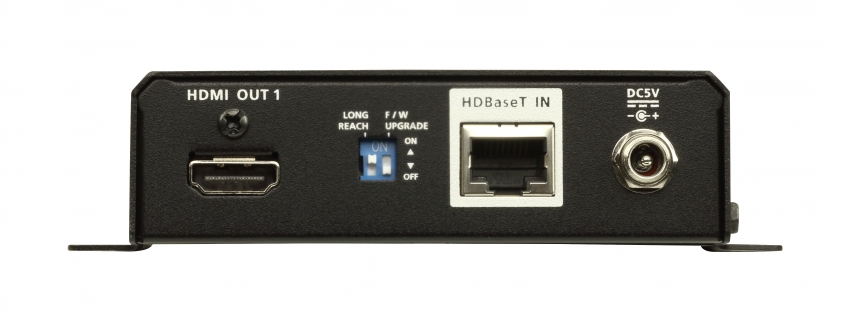

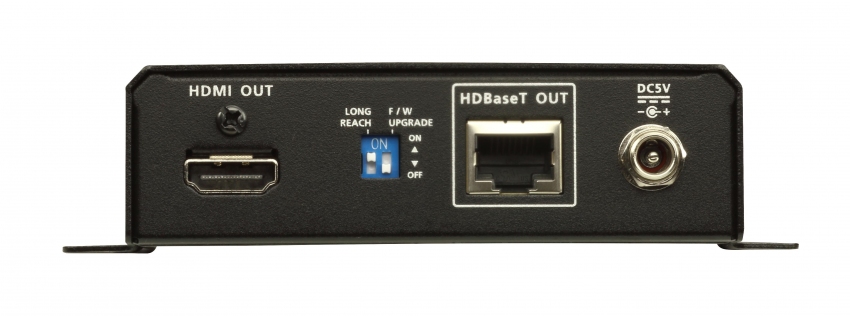

Включение поддержки режима Long Reach 1 x переключатель - ON/OFF (Вкл/Выкл) 1 x переключатель - ON/OFF (Вкл/Выкл)
Обновление микропрограммы 1 x переключатель - ON/OFF (Вкл/Выкл) 1 x переключатель - ON/OFF (Вкл/Выкл)
Энергопотребление DC5V:7.87W:37BTU DC5V:5.09W:24BTU
Температура и влажность
Рабочая температура 0 - 40°C 0 - 40°C
Температура хранения -20 - 60°C -20 - 60°C
Влажность 0 - 80% рт. ст. без образования конденсата 0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический Металлический
Масса 0.47 kg ( 1.04 lb ) 0.45 kg ( 0.99 lb )
Размеры (Д х Ш х В) с кронштейнами 14.02 x 12.30 x 3.00 cm

14.02 x 12.30 x 3.00 cm

Размеры (Д х Ш х В) без кронштейнов 13.60 x 10.10 x 2.90 cm

13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)
