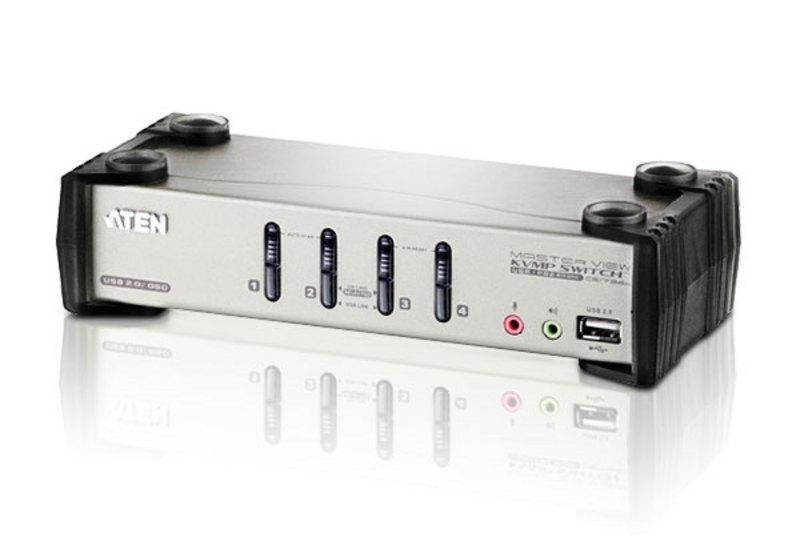

CS1734B – это 4-х портовый KVM-переключатель cо встроенным 2-х портовым USB 2.0 концентратором. Устройство обеспечивает пользователю доступ к 4-м компьютерам с одной консоли - клавиатуры, монитора и мыши. Существуют 4 способа для быстрого доступа к любому подключенному компьютеру: с помощью кнопок переключения, “горячих” клавиш, системы экранных меню (OSD) и мыши.
Артикул (и возможные варианты его написания): CS1734B-A7-G; CS1734B-A7;CS1734B; CS-1734B; CS1734BG
Особенности
-
С помощью одной консоли осуществляется управление четырьмя компьютерами и двумя дополнительными USB устройствами;
-
Встроенный 2-х портовый USB концентратором;
-
Поддержка стандарта USB 2.0;
-
Двойной интерфейс – поддерживает компьютеры с клавиатурой и мышью PS/2 или USB конфигурации;
-
Поддержка аудио - систем объемного звучания 2.1 на базе передачи сигналов диапазона звуковых частот;
-
Расположение звуковых портов консоли на передней панели для быстрого доступа – идеальное решение для пользователей IP-телефонии;
-
Поддерживает и USB и PS/2 клавиатуры и мыши – доступны следующие конфигурации при наличии конвертера USB-PS/2: USB клавиатура и мышь; PS/2 клавиатура и мышь; или PS/2 клавиатура и USB мышь;
-
Независимое переключение между KVM, USB и аудио устройствами;
-
Поддерживются разрешения до 2048 x 1536;
-
Поддержка DDC2B;
-
Поддерживает широкоформатные режимы видео;
-
Выбор компьютеров посредством кнопок переключения на передней панели, OSD меню “горячих” клавиш и мыши;
-
Многоплатформенная поддержка: Windows, Mac и Sun;
-
Особенность эмуляции и передачи сигнала мыши консоли обеспечивает полную поддержку драйверов мыши и совместимость с многофункциональными мышами;
-
Технология эмуляции дисплея – KVM переключатель считывает и запоминает информацию о производителе и текущие настройки экрана монитора;
-
Полная эмуляция клавиатуры для загрузки компьютера без сбоев;
-
Поддержка и эмуляция* клавиатур Sun/Mac;
-
Режим автосканирования для мониторинга работы всех компьютеров;
-
Светодиодная индикация для быстрого мониторинга состояния портов;
-
Простота установки – не требуется программное обеспечение;
-
Обновляемое прошивка;
* 1. Имитация PC клавиатур в качестве клавиатур Sun/Mac
2. Клавиатуры Sun/Mac работают только со своими компьютерами
Комплект поставки
-
1 х 4-х портовый USB 2.0 KVMP-переключатель
-
4 х пользовательские наборы KVM кабелей
-
1 х адаптер питания
-
1 х кабель для обновления встроенного программного обеспечения
-
1 х руководство пользователя
-
Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:
Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости офисных KVM переключателей с устройствами ATEN.
Схема подключения
Спецификация
Параметры
|
Значение
|
Количество подключаемых компьютеров |
4 |
Выбор порта |
OSD меню; “горячие” клавиши; кнопочный переключатель |
Разъемы |
Консоль |
Клавиатура |
1 x USB, тип A, розеточный (черный) |
Видео |
1 x HDB-15, розеточный (синий) |
Мышь |
1 x USB, тип A, розеточный (черный) |
Колонки |
2xMini Stereo Jack, розеточный (зеленый) |
Микрофон |
2xMini Stereo Jack, розеточный (розовый) |
KVM-порты |
Клавиатура |
4 x SPHD-15, розеточный (желтый) |
Видео |
Мышь |
Колонки |
4 x Mini Stereo Jack, розеточный (зеленый) |
Микрофон |
4 x Mini Stereo Jack, розеточный (розовый) |
Обновление встроенного программного обеспечения |
1 x 4-х проводное гнездо 3.5 мм (черный) |
Питание |
1 x DC Jack |
USB Hub |
2 x USB, тип А, розеточный (белый) |
Переключатели |
Выбор порта |
4 x кнопочный переключатель |
Индикаторы |
Активность / Выбран |
4 (оранжевый) |
USB соединение |
4 (зеленый) |
Эмуляция |
Клавиатура/мышь |
PS/2; USB |
Видео |
2048 x 1536 при 60 Гц; DDC2B |
Интервал сканирования |
1 - 255 секунд (5 секунд по умолчанию) |
Энергопотребление |
5.3 В пост.тока; 3.4 Вт |
Среда |
Рабочая температура |
0 ~ 50° С |
Температура хранения |
-20 ~ 60° С |
Влажность |
0 ~ 80% относительная,без конденсации |
Физические характеристики |
Материал корпуса |
Металл |
Вес |
0.78 кг |
Размеры (Д x Ш x В) |
21.00 x 8.70 x 5.50 см |
|
* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их владельцев.
