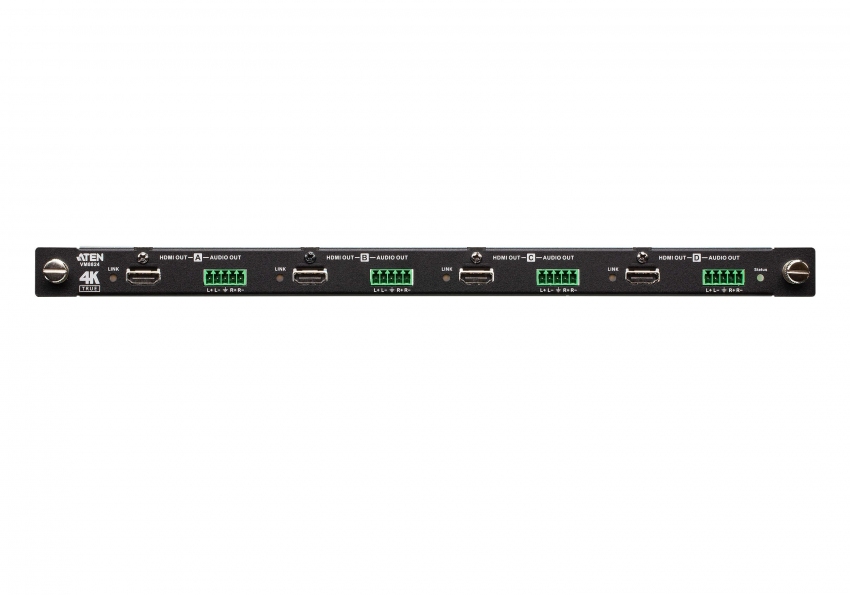

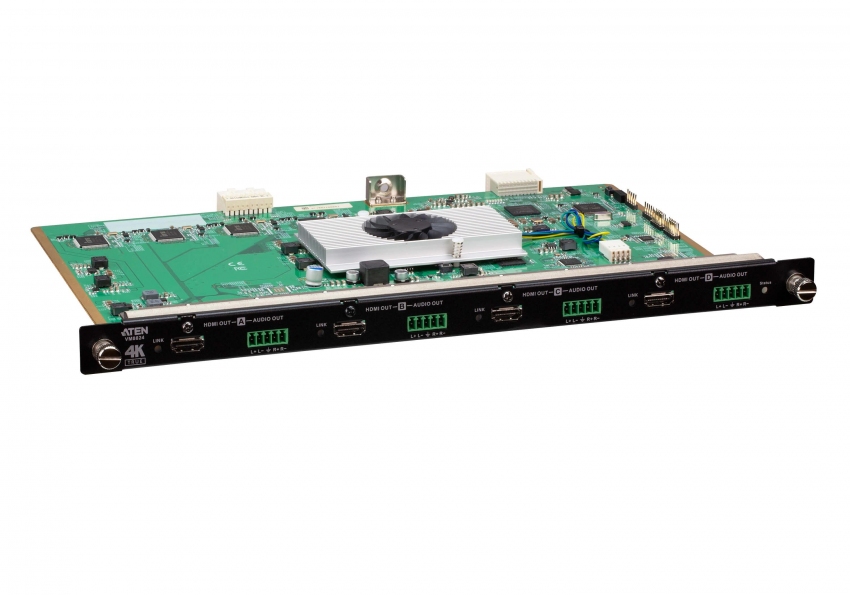

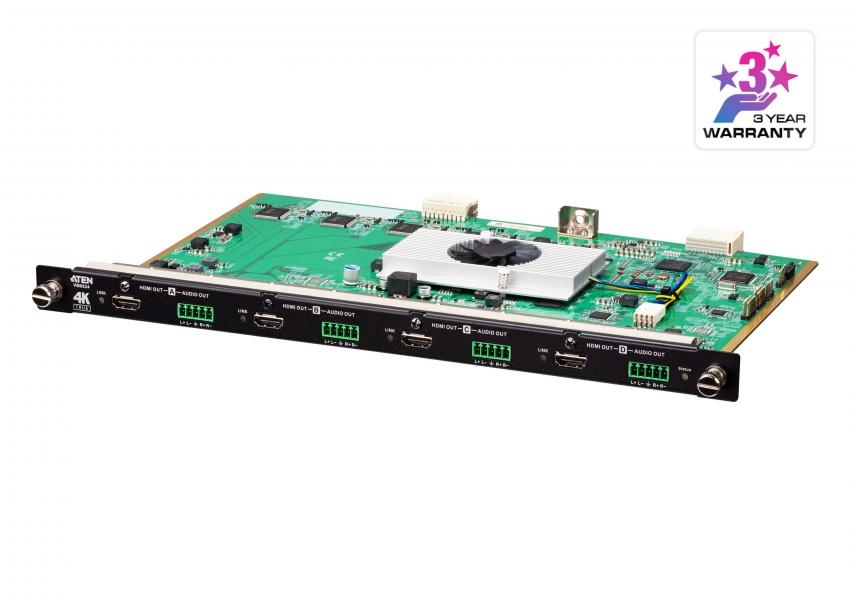

KVM переключатели VM8824 — плата вывода, устанавливается в модульные матричные коммутаторы компании ATEN, предназначенная для организации простого способа маршрутизации между 4 источниками аудиовизуального аналогового или цифрового сигнала и 4 дисплеями, поддерживающими высококачественное разрешение True 4K. Помимо интерфейса HDMI, передающего цифровые аудио/видео сигналы, плата ввода VM8824 обладает 4 стерео-аудиовыходами, позволяющими извлекать стереозвук.
Учитывая необходимость быстрого переключения видеоизображения и адаптацию к различным разрешениям при использовании в применениях для видеостен, плата вывода VM8824 поддерживает технологию Seamless Switch™, что делает возможным переключение видеоизображения в реальном времени. При этом для обработки различных разрешений изображения может использоваться встроенный 4K-масштабатор (Scaler) и технология EDID Expert, обеспечивающая быстрое и плавное переключение между дисплеями. Все платы ввода/вывода VM-линейки компании ATEN поддерживают установку с возможностью «горячей» замены, что обеспечивает простату обслуживания. Наряду с модульными матричными коммутаторами компании ATEN они являются решениями, которые в полной мере соответствует Вашим потребностям в применениях, связанных с использованием множества видео-интерфейсов.
Артикул (и возможные варианты его написания): VM8824-AT; VM8824
Особенности:
- Совместимость с матричными коммутаторами VM-линейки; возможность смешивания и совместного сочетания с модульными платами ввода/вывода любого типа для достижения оптимальной гибкости
- Поддержка разрешений изображения True 4K - разрешения несжатого видео до 3840 x 2160 / 4096 x 2160 при 60 Гц (4:4:4)*
- 4K-масштабатор (Scaler) – функция масштабирования изображения для преобразования входных разрешений в оптимальные разрешения экрана
- Поддержка Seamless Switch™ – функция переключения с близкой к нулю задержкой, позволяющая обеспечить непрерывность видеопотоков, переключения в режиме реального времени и стабильную передачу сигналов*
- Поддержка функции создания видео-стены – позволяющей с помощью графического интерфейса создавать настраиваемые макеты видеостен*
- Поддержка True 4K EDID Expert – функция выбирает оптимальные настройки EDID для плавного переключения, высококачественного отображения и использования наилучших разрешений на разных экранах
- Поддержка технологии FrameSync, предотвращающей перерывы изображения, синхронизируя частоту кадров после масштабирования с частотой кадров входного сигнала
- Поддержка эмбедирования и де-эмбедирования звука – аудиосигнал может быть извлечен из HDMI-потока и стерео аудиосигнал может быть встроен
- Поддержка технологии Cable Quality Tester – позволяет проверить качество HDMI-кабеля
- Поддержка функций HDMI (3D, Deep Color, 4K); совместимость с HDCP 2.2
- Поддержка интерфейса Consumer Electronics Control (CEC)
1. Разрешения True 4K поддерживаются только при использовании плат ввода/вывода VM7824 и VM8824 с коммутатором VM3250.
2. При использовании технологии Seamless Switch™ недоступны функции 3D, Deep Color и чересстрочные (interlace) разрешения (такие как 1080i). Для использования указанных режимов необходимо отключить технологию Seamless Switch™.
3. При включенной функции Seamless Switch™ или построения видеостены, воспроизводимое видео может не отображаться в пределах диапазона. В этом случае настройте параметры отображения на вашем устройстве.
Комплектация
- 1x True 4K HDMI-плата вывода VM8824
- 4x клеммных разъема
- 1x руководство пользователя

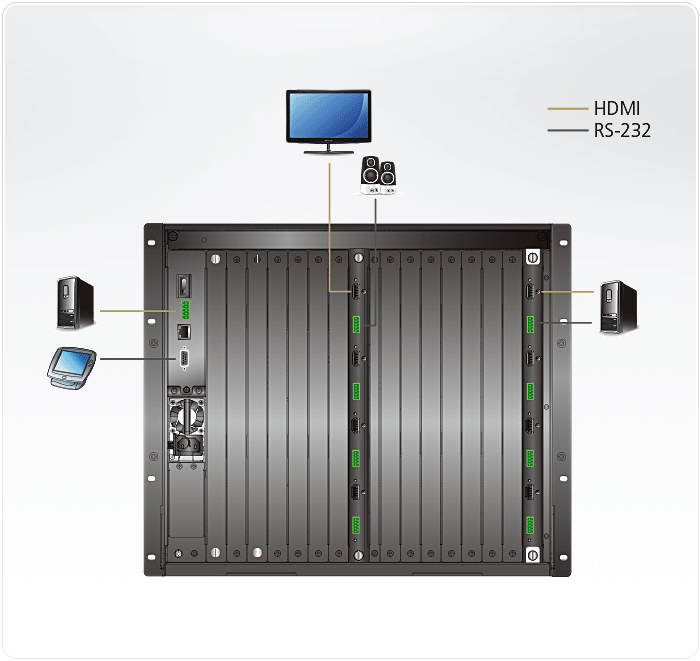

Схема подключения
Спецификация
| Видеовыход | |
| Интерфейсы | 4 x гнезда HDMI тип А (черного цвета) |
| Импеданс | 100 Ώ |
| Макс. расстояние | до 3.0 м |
| Видео | |
| Макс. скорость передачи данных | 18.0 Гбит/с (6,0 Гбит/с на каждую полосу) |
| Макс. частота пикселизации | 600 MГц |
| Соответствие |
HDMI (3D, Deep Color, 4K) Совместимость с HDCP 2.2 Consumer Electronics Control (CEC) |
| Макс. разрешение | 4096x2160/3840x2160 при 60 Гц (4:4:4) |
| Аудио | |
| Выход |
4 x разъема с невыпадающими винтами, 5-полюсные (зеленого цвета) *Тип аудиосигнала: стерео, сбалансированный/несбалансированный. |
| Энергопотребление | 38.97W:183BTU |
| Температура и влажность | |
| Рабочая температура | 0 - 40°C |
| Температура хранения | -20 - 60°C |
| Влажность | 0 - рт. ст. без образования конденсата |
| Физические свойства | |
| Корпус | Металлический |
| Масса | 0.65 kg ( 1.43 lb ) |
| Размеры (Д х Ш х В) |
35.20 x 23.80 x 2.33 cm (13.86 x 9.37 x 0.92 in.) |
- Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
- Все товарные знаки и логотипы являются собственностью владельцев.
