VK258 - 8-ми канальный блок расширения цифрового ввода/вывода


  VK258 — 8-ми канальный блок расширения цифровых вводов/выводов контроллера упраления. Предназначен для гибкого расширения системы управления оборудованием компании ATEN. VK258 оснащен восемью дополнительными каналами цифрового ввода-вывода. Это позволяет пользователям в средах, где требуется централизованное управление большим количеством различного оборудования, управлять устройствами, такими как различные датчики, устройства с «сухими контактами», ПК и устройства с электроприводом. Благодаря преимуществу соединения на основе Ethernet, блок расширения легко подключается к контроллеру системы управления ATEN по локальной сети (LAN) в любом месте.

  Артикул (и возможные варианты его написания): VK258; VK-258


Особенности:

  • Оснащен восемью каналами цифрового ввода-вывода для расширения системы управления ATEN

  • К одному контроллеру системы управления ATEN могут быть добавлены до восьми  блоков расширения VK258

  • Гибкое развертывание - благодаря подключению к контроллеру системы управления ATEN по Ethernet-соединению

  • Благодаря идентификационным переключателям VK258 и контроллер системы мгновенно образуют пару без дополнительных настроек

  • Один выход постоянного тока позволяет обеспечить питанием устройства ввода-вывода или другие низковольтные устройства, требующие дополнительного источника питания

  • Поддержка питания через Ethernet-подключение (PoE) или с помощью источника постоянного напряжения (DC)

  • Возможность обновления микропрограммы по USB, с помощью программного инструмента обновления или через веб-интерфейс

Комплект поставки

  • 1x 8-ми канальный блок расширения цифрового ввода/вывода VK258
  • 1x комплект для монтажа в стойку
  • 9x терминальных блоков
  • 1x руководство пользователя
Схема подключения
VK248


Спецификация

Интерфейсы

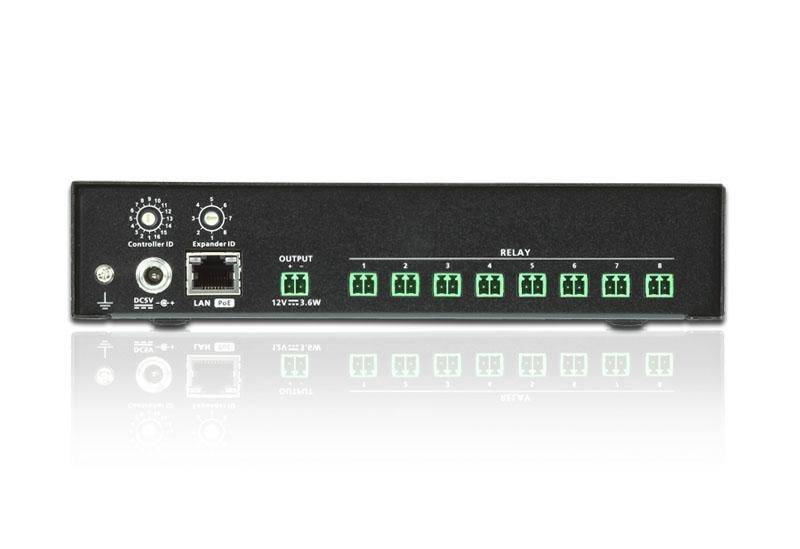

Вводы/выводы • 8 x программируемых цифровых канала ввода/вывода
(8 x 2-полюсных разъема клеммной колодки)
Цифровой ввод:
– Режим VDC
Диапазон входного напряжения: от 0 до 24 В постоянного тока;
Программируемый диапазон: от 1 до 24 В постоянного тока;
- Режим сухого контакта
Повышение 2k Ом до + 12 В постоянного тока
Цифровой вывод:
ток поглощения 300 мА от 24 В постоянного тока
Ethernet • 1 x гнездо RJ-45, 10/100Base-T
• Поддерживаемый протокол: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH
• С поддержкой DHCP. Если IP не присваивается в течение 30 секунд, будут использоваться следующие параметры IP-адреса по умолчанию:
IP-адрес: 192.168.0.60
Маска подсети: 255.255.255.0
Переключатели
ID контроллера 1 x 16-сегментный переключатель
ID удлинителя 1 x 8-сегментный переключатель
Кнопка сброса 1 x полуутопленная кнопка
USB 1 x USB тип A (только для обновления встроенной микропрограммы)
Энергопотребление DC5V:2.2W:36BTU
DC48V:2.75W:39BTU
Питание
Выход 12 В постоянного тока, 300 мА
Температура и влажность
Рабочая температура 0 – 50°C
Температура хранения –20 – 60°C
Влажность 0 - 80% рт. ст. без конденсата
Физические свойства
Корпус металлический
Масса 0.46 kg ( 1.01 lb )
Размеры (Д х Ш х В) 13.00 x 7.58 x 4.20 cm
(5.12 x 2.98 x 1.65 in.)

* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью их владельцев.
