DVI KVM-удлинитель с доступом по IP CN9600 компании ATEN - это устройство с IP-подсоединением, которое позволяет получить удаленный доступ к цифровому видеоинтерфейсу, USB портам клавиатуры и мыши, звуку, а также функции поддержки виртуальных носителей через удаленное USB подключение ПК или рабочей станции. Легко интегрнируясь с совместимым DVI KVM-переключателем и/или KVM-консолью с ЖК-дисплеем компании ATEN (например, с 8-портовым USB DVI KVM-переключателем CS1768 или DVI KVM-консолью CL3800), CN9600 образует единое решение с возможность аппаратного доступа к удаленным компьютерам по IP.
По сравнению с предыдущими моделями CN9600 имеет более компактный дизайн, что способствует экономии места. В нем используется графический FPGA-процессор, обеспечивающий пользователям наилучшее качество изображения и видео, а также соответствие стандартам RS-232 DTE/DCE для управления по последовательному подключению.
Для удобства работы, расположенный на передней панели порт мини-USB, оснащен функциональностью LUC (Laptop USB Console, USB-консоли на основе ноутбука). Просто подсоединив ноутбук к данному порту, пользователи могут получить доступ к любому компьютеру, подключенному к коммутатору, что делает управление на месте еще более удобным, тем самым позволяя избежать необходимости в дополнительном мониторе, клавиатуре и мыши для повседневного обслуживания. Кроме того, функция поддержки виртуальных носителей (Virtual Media) позволяет с удаленной консоли организовать работу с файлами, устанавливать программное обеспечение и исправления на операционную систему, проводить диагностическое тестирование.
Для обеспечения бесперебойного подключения CN9600 оснащен двумя сетевыми картами для подключения в локальную сеть (LAN), а также возможностью подсоединения двух источников питания, что сделает его работу непрерывной и эффективной. Также CN9600 поддерживает микрофон и динамики, как на локальной, так и удаленной консоли.
Объединяя расширенные функциональные возможности, CN9600 представляет собой доступное и долговременное решение для доступа к управлению серверами на аппаратном уровне по IP-соединению, одновременно обеспечивая пользователям эффективность и надежность в эксплуатации.
ВНИМАНИЕ!
В инсталляциях рекомендуется:
-
использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
-
выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Артикул (и возможные варианты его написания): CN9600-AT-G, CN9600, CN-9600
Особенности
Оборудование
-

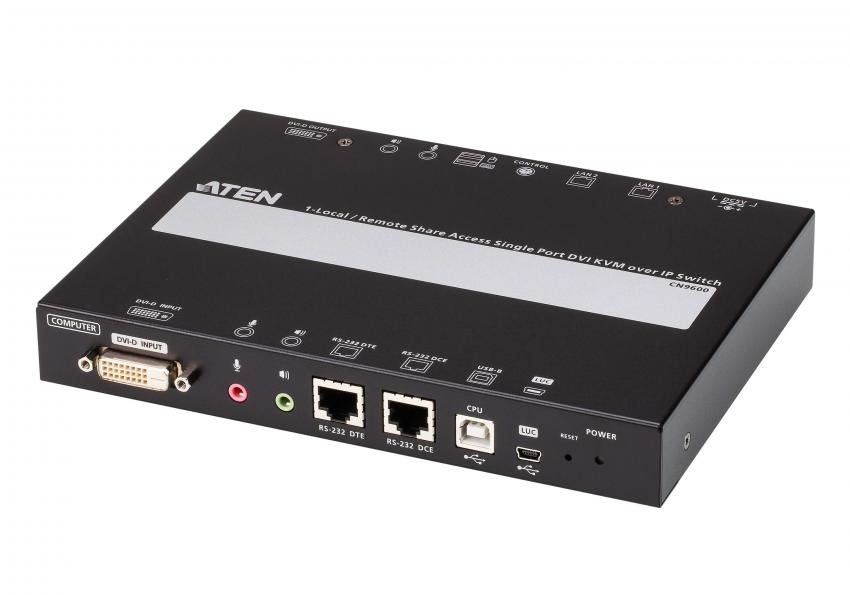

Компактный дизайн корпуса для оптимального использования пространства
-
Наличие графического FPGA-процессора для наилучшего качества изображения и повышенной передачи количества кадров в секунду, обеспечивающей быстрый отклик в отображении
-
Обеспечивает доступ по IP к DVI KVM-переключателям, не имеющим встроенного IP-функционала*
-
Локальная консоль обеспечивает поддержку клавиатуры и мыши с интерфейсами USB
-
Порт мини-USB на передней панели с функциональностью LUC (USB-консоли на основе ноутбука)
-
Два сетевых интерфейса со скоростью 10/100/1000 Mбит/с для резервирования соединения или работы с двумя отдельными IP-адресами
-
Сдвоенный источник питания для резервирования
-
Поддержка мультиплатформенных серверных сред: устройства последовательной передачи данных на базе Windows, Mac, Sun, Linux и VT100
-
Функция поддержки виртуальных носителей**
-
Поддержка разрешения изображения – до 1920 x 1200 при 60 Гц для локальной и удаленной консоли
-
Поддержка звука – микрофон и динамики поддерживаются на локальной и удаленной консоли
* Совместимые KVM-переключатели: DVI Single Link KVM-переключатели компании ATEN
** Некоторые функции CN9600 могут не поддерживаться в зависимости от функциональных возможностей включенного в каскад KVM-переключателя. (Например, некоторые переключатели не поддерживают функцию виртуальных носителей)
Управление
-
Соответствие стандартам RS-232 DTE/DCE для управления по последовательному подключению
-
До 64 учетных записей пользователей – до 32 одновременно работающих пользователей
-
Управление правами консольного доступа
-
Функция завершения сеанса – администраторы могут завершать текущие сеансы
-
Регистрация событий и поддержка сервера регистрации на основе Windows
-
Регистрация событий – CN9600 может регистрировать все происходящие на нем события и записывать их в базу данных с возможностью поиска
-
Важные события системы отправляются по электронной почте и с помощью ловушек SNMP; также имеется поддержка системного журнала (Syslog)
-
Возможность удаленного обновления микропрограммы
-
Доступ к CN9600 через встроенное средство просмотра последовательных подключений или через стороннее программное обеспечение (например, PuTTY) для сеансов Telnet и SSH
-
Поддержка Out of Band – доступ к CN9600 через его последовательный порт по коммутируемому соединению
-
Режим совместного использования портов позволяет нескольким пользователям одновременно подключаться к серверу
-
Режим совместного локального/удаленного использования позволяет легко предоставлять права совместного или исключительного доступа к консоли
-
Интеграция с программным обеспечением управления ATEN CC2000
-
Интеграция с программным обеспечением для видеорегистрации событий ATEN CCVSR
-
Поддержка консольных станций KVM-переключателей с доступом по IP компании ATEN (KA8270 / KA8280 / KA8278 / KA8288)
-
Поддержка DDNS – позволяет сопоставить динамический IP-адрес, назначенный сервером DHCP, с именем хоста
-
Поддержка экспорта/импорта учетных записей пользователей и параметров конфигурации
-
Включение/выключение доступа через браузер
-
Поддержка IPv6
Интуитивно-понятный интерфейс
-
Средства управления на основе браузера и программ для ОС представляют собой унифицированный многоязычный интерфейс, что позволяет снизить затраты на обучение пользователей и повысить производительность
-
Поддержка клиентов различных платформ (Windows, Mac OS X, Linux, Sun)
-
Поддержка различных браузеров (IE, Mozilla, Firefox, Safari, Opera, Netscape)
-
Пользовательский интерфейс на основе только Web-технологий позволяет администраторам выполнять задачи без предустановленного программного обеспечения Java
-
Полноэкранный, изменяемый или масштабируемый виртуальный удаленный рабочий стол
-
Функция настройки быстрого запуска Magic Panel
Повышенная безопасность
-
Поддержка считывателя смарт-карт/карт общего доступа (CAC)
-
Поддержка внешней идентификации: RADIUS, LDAP, LDAPS и MS Active Directory
-
Поддержка шифрования с использованием TLS 1.2 и 2048-битных сертификатов RSA для обеспечения безопасного входа пользователей через браузер
-
Поддержка гибкого шифрования дает возможность пользователям использовать любую комбинацию 56-битного DES, 168-битного 3DES, 256-битного AES, 128-битного RC4 или случайные варианты для независимого шифрования данных с клавиатуры/мыши, видео и функции виртуальных носителей
-
Поддержка фильтра IP/MAC
-
Поддержка защиты паролем
-
Закрытые ключи CA
Функция поддержки виртуальных носителей
-
Функция поддержки виртуальных носителей позволяет организовать работу с файлами, устанавливать программное обеспечение и исправления на операционную систему, проводить диагностическое тестирование
-
Работа с серверами с поддержкой USB на уровне операционной системы и BIOS
-
Поддержка DVD/CD приводов USB 1.1 и USB 2.0, запоминающих устройств USB, жестких дисков и образов ISO
Виртуальный рабочий стол
-
Настройка качества и допустимых отклонений видеосигнала для оптимизации скорости передачи данных; возможность использования монохромных цветов, а также задания порогов и настроек шума для сжатия данных в условиях малой полосы пропускания
-
Полноэкранное или масштабируемое изображение
-
Электронная доска сообщений для общения удаленных пользователей
-
Экранная клавиатура с поддержкой нескольких языков
-
Функция Mouse DynaSync™ – автоматически синхронизирует движения мыши на локальном и удаленном устройстве
-
Поддержка макрокоманд выхода
-
Доступ на уровне BIOS
Комплект поставки
-
1 x DVI KVM over IP KVM-удлинитель CN8600 (KVM Over the NET™ KVM Switch)
-
1 x KVM шнур подключения KVM консоли
-
1 x USB 2.0 кабель для передачи Virtual Media
-
1 x Адаптер питания
-
1 x Монтажный комплект
-
1 x Руководство пользователя

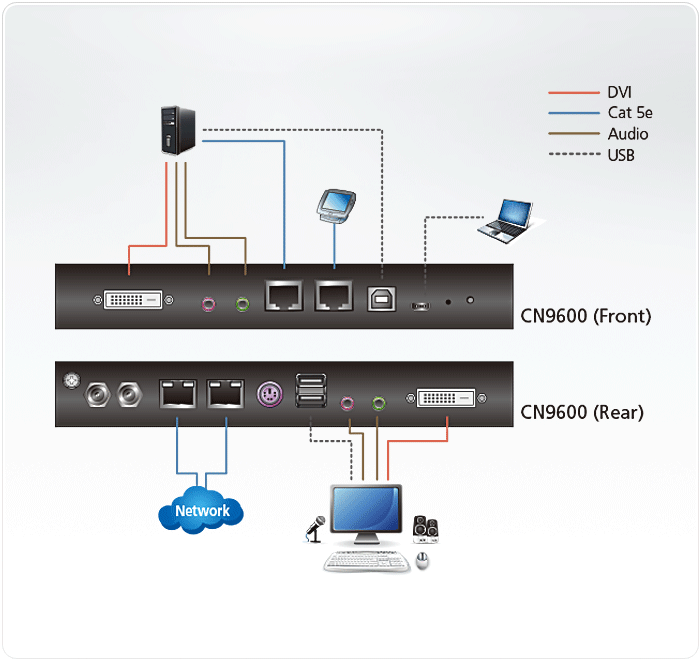

Схема подключения

Спецификация
Разъемы |

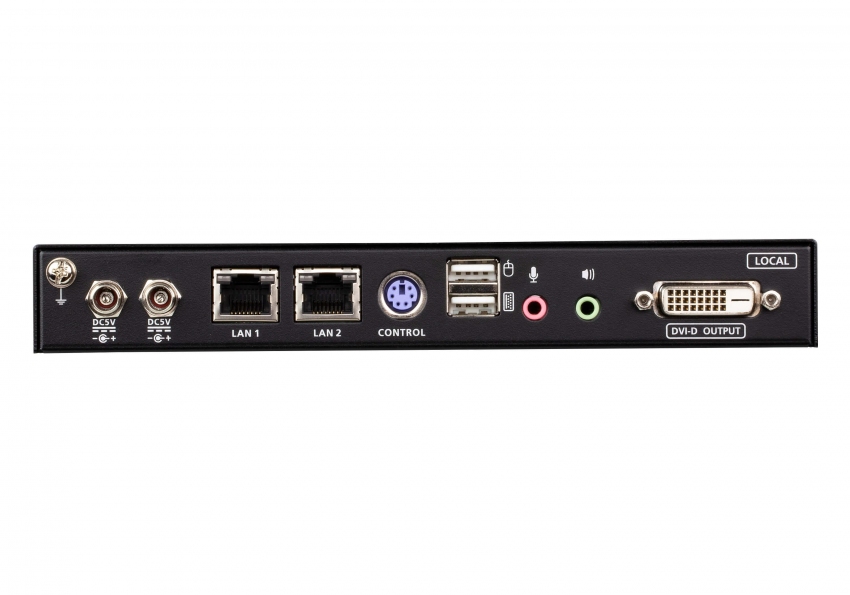

Порты консоли |
2 x гнезда USB тип А (белого цвета)
1 x гнездо DVI-D (белого цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
1 x миниатюрное гнездо стерео (розового цвета) |

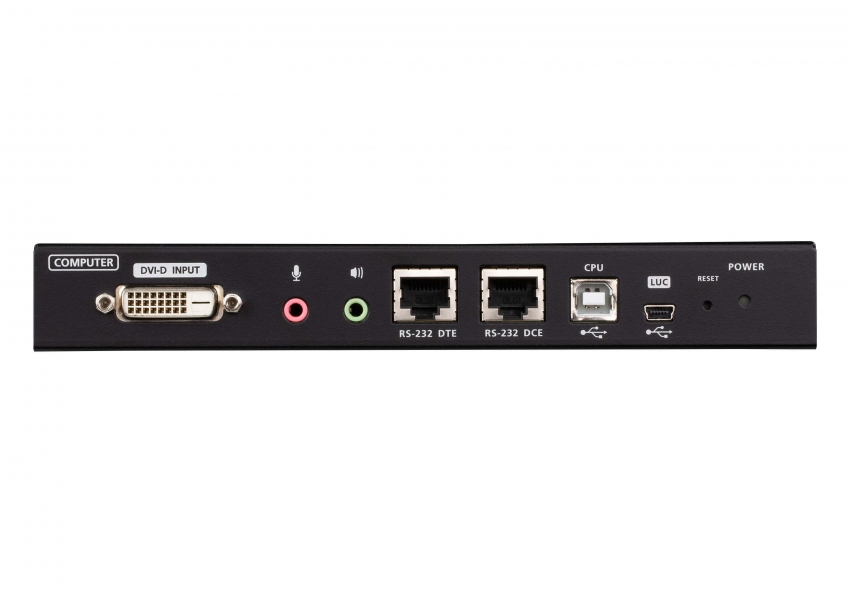

KVM порты |
1 x гнездо USB тип B (белого цвета)
1 x гнездо DVI-D (белого цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
1 x миниатюрное гнездо стерео (розового цвета) |
Порты LAN |
2 x гнезда RJ-45 |
Виртуальная среда |
1 x гнездо мини-USB тип В |
Питание |
2 x разъема для подключения источника постоянного тока |
Последовательный |
2 x гнезда RJ-45 |
Управление |
1x гнездо PS/2 |
Переключатели |
Сброс параметров |
1 x полутопленная кнопка (черного цвета) |
Эмуляция |
Клавиатура/ Мышь |
USB |
Светодиодные индикаторы |
Питание |
1 (зеленого цвета) |
Видео |
локальная консоль - 1920 x 1200 при 60 Гц
удаленная консоль - 1920 x 1200 при 60 Гц |
Энергопотребление |
DC5V:5.55W:30BTU |
Температура и влажность |
Рабочая температура |
0 - 50°C (для CN9600)
0 - 40°C (для адаптера питания) |
Температура хранения |
-20 - 60°C |
Влажность |
0 - 80% рт. ст. без образования конденсата |
Физические свойства |
Корпус |
Металлический |
Масса |
0.84 kg ( 1.85 lb ) |
Размеры (Д х Ш х В) |
20.00 x 15.49 x 2.85 cm
(7.87 x 6.1 x 1.12 in.) |
-
Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
-
Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
