VP1421 — 4 x 2 True 4K презентационный матричный коммутатор с масштабатором, звуковым процессором и HDBaseT-Lite


Устройство VP1421 компании ATEN  —  это многофункциональный коммутатор для проведения презентаций, объединяющий в одном компактном корпусе матричный видео-переключатель, True 4K масштабатор, удлинитель HDBaseT, процессор для обработки звуковых сигналов и аналого-цифровой преобразователь. Обладая четырьмя различными входами и двумя выходами, он может применяться для проведения презентаций в конференц-залах или учебных помещениях.

Артикул (и возможные варианты его написания): VP1421, VP-1421

Особенности:

Матричное переключение аналогового/цифрового аудио-видео
  • Поддерживает 4 разно-форматных входа - 2 HDMI, 1 HDBaseT и 1 VGA
  • Поддерживает 1 HDMI и 1 HDBaseT выход
  • Встраивание звука - стереозвук может быть встроен в вывод на дисплей или выведен отдельно через линейный и оптический аудиовыход
  • Извлечение звука - звук может быть извлечен из HDMI/HDBaseT-потока и выведен через линейный стереовыход
  • Встроенный процессор для обработки звуковых сигналов - поддерживает ввод с микрофона с возможностью подачи 48 Вольт фантомного питания и позволяет микшировать ввод от микрофона с программным звуком, встраивая его в вывод на дисплей
  • Автоматически уменьшает программный звук при обнаружении сигнала с микрофона
  • Автоматическое переключение – автоматически переключается на новый источник сигнала при его обнаружении
Поддержка видео высокой четкости с оптимальным выводом
  • Превосходное качество изображения - разрешение изображения True 4K до 4096 x 2160 при 60 Гц (4:4:4) (HDMI) / 4096 x 2160 при 60 Гц (4:2:0) (HDBaseT)
  • Поддерживает 4K HDR
  • Встроенный скейлер (масштабатор) - поддерживает масштабирование изображения с увеличением до 4K для дисплея «A» и уменьшением до 1080p для дисплея «B»
  • Поддержка EDID Expert™ – автоматически выбирает оптимальные настройки EDID для плавного включения, высококачественного отображения и наилучшего разрешения изображения на подключенных устройствах
  • Поддержка HDMI 2.0 (3D, Deep Color, 4K); совместимость с HDCP 2.2



Универсальная и оптимальная эксплуатация
  • Несколько вариантов управления - гибкое управление с помощью кнопок на передней панели, ИК-пульта дистанционного управления, подключению по RS-232 и веб-интерфейса через Ethernet
  • Двунаправленный канал RS-232 и ИК-сигналов - позволяет управлять аудио/видео-устройством по HDBaseT-подключению без использования дополнительных кабелей
  • Поддерживает режим ожидания и быстрого пробуждения для экономии энергии
  • Поддержка Consumer Electronics Control (CEC)
  • Наличие встроенных разъемов «Contact in» (вход замыкаемых контактов) и «LED out» (вывод светодиодной индикации) для управления с помощью внешнего кнопочного контроллера VPK104

Передача сигналов по одному кабелю на большое расстояние

  • Передача на большие расстояния - передача цифрового аудио/видео сигнала, двунаправленного RS-232 и ИК-сигналов управления по кабелям Cat 6/6a или ATEN 2L-2910 Cat 6 на расстояние до 140 м*
  • Поддержка технологии Power over HDBaseT (POH) - дистанционное питание осуществляется по существующему коммуникационному кабелю с возможностью выбора источника питания
    *Примечание: это достигается с помощью использования обоих портов HDBaseT (In и Out) коммутатора VP1421, каждый из которых расширяет расстояние передачи до 70 м.


Комплектация
  • 1x презентационный коммутатор VP1421
  • 1x ИК-приемник
  • 1x ИК-пульт дистанционного управления
  • 4x 3-полюсных клеммных разъема
  • 2x 5-полюсных клеммных разъема
  • 1x адаптер питания
  • 1x руководство пользователя

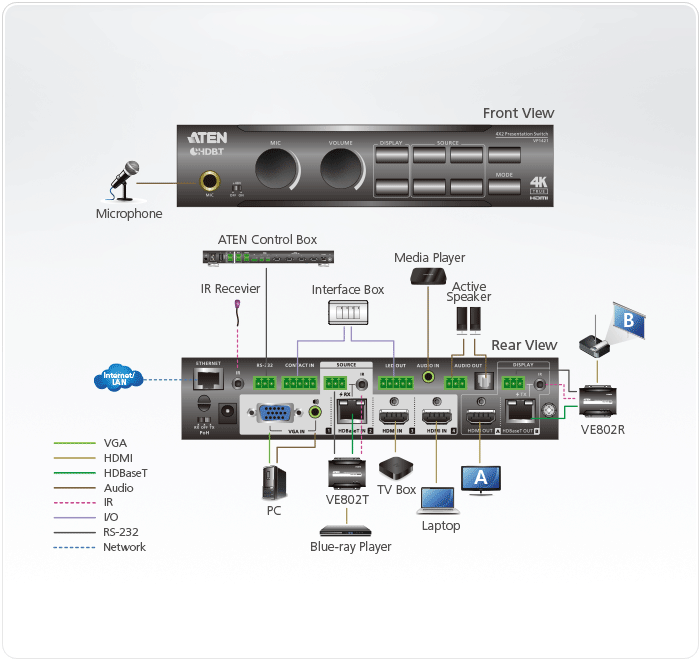

Схема подключения



Спецификация


Видеовход
Интерфейсы 2 x гнезда HDMI тип А (черного цвета)
1 x гнездо HDB-15 (синего цвета)
1 x гнездо HDBaseT (RJ-45) (серебристого цвета) с возможностью выбора подачи PoH
Макс. расстояние HDMI: 4K при 60 Гц (4:4:4) на 3м; 4K при 30 Гц на 10м; 1080p при 60 Гц на 15м
VGA: 1920x1200 при 60 Гц на 15м
HDBaseT: 4K при 30 Гц на 35м (Cat 5e/6) / 40м (Cat 6a/ATEN 2L-2910 Cat6);
1080p при 60 Гц на 60м (Cat 5e/6) / 70м (Cat 6a/ATEN 2L-2910 Cat6)
Видеовыход
Интерфейсы 1 x гнездо HDMI тип А (черного цвета)
1 x гнездо HDBaseT (RJ-45) (серебристого цвета) с возможностью выбора подачи PoH
Макс. расстояние HDMI: 4K при 60 Гц (4:4:4) на 3м; 4K при 30 Гц на 10м; 1080p при 60 Гц на 15м
HDBaseT: 4K при 30 Гц на 35м (Cat 5e/6) / 40м (Cat 6a/ATEN 2L-2910 Cat6);
1080p при 60 Гц на 60м (Cat 5e/6) / 70м (Cat 6a/ATEN 2L-2910 Cat6)
Видео
Макс. разрешение HDMI: до 4096 x 2160 / 3840 x 2160 при 60 Гц (4:4:4)
VGA: до 1920x1200 при 60 Гц
HDBaseT: до 4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0) ; до 4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Соответствие HDMI 2.0 (3D, Deep Color, 4K); 4K HDR
Совместимость с HDCP 2.2; Consumer Electronics Control (CEC)
Аудио
Вход Стерео звук (HDMI/HDBT): 1 x миниатюрное гнездо стерео (зеленого цвета)
Стерео звук (VGA): 1 x миниатюрное гнездо стерео (зеленого цвета)
Микрофон: 1 x гнездо 6.3мм (с возможностью выбора фантомного питания)
Выход Линейный выход (несбалансированный): 1 x разъем с невыпадающими винтами, 3-полюсный
Оптический звук: 1 x разъем Toslink (черного цвета)
Управление
RS-232 1 x разъем с невыпадающими винтами, 3-полюсный
ИК 1 x миниатюрное гнездо стерео (черного цвета)
Ethernet 1 x гнездо RJ-45 (серебристого цвета)
Вход замыкаемых контактов 1 x разъем с невыпадающими винтами, 5-полюсный
Выход светодиодной индикации 1 x разъем с невыпадающими винтами, 5-полюсный
Мощность выхода: +5 В постоянного тока, 0,2 А
ИК канал HDBaseT In : 1 x миниатюрное гнездо стерео (черного цвета)
HDBaseT Out : 1 x миниатюрное гнездо стерео (черного цвета)
Канал RS-232 HDBaseT In : 1 x разъем с невыпадающими винтами, 3-полюсный
HDBaseT Out : 1 x разъем с невыпадающими винтами, 3-полюсный
Переключатели
Питание 1 x кнопка (цвет светодиода: зеленый / оранжевый)
1 x ползунковый переключатель (фантомное питание +48 В)
1 x ползунковый переключатель (PoH)
Выбор порта видеовхода 4 x кнопки (цвет светодиода: зеленый)
Выбор видеовывода 2 x кнопки (цвет светодиода: оранжевый)
Выбор Mic: 1 x ручка
Volume: 1 x ручка
Mode / Unlock: 1 x кнопка
Параметры EDID Режимы EDID: ATEN Default / Display A / Remix
Разъемы
Питание 1 x разъем постоянного тока (черного цвета)
Энергопотребление DC12V:14.93W:110BTU
Температура и влажность
Рабочая температура 0-40°C
Температура хранения -20 - 60°C
Влажность 0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 1.16 кг
Размеры (Д х Ш х В) 20.00 x 17.01 x 4.40 см
