4-портовый переключатель USB 2.0 Dual View Mini DisplayPort KVMP™ CS1944 позволяет осуществлять доступ к четырем компьютерам с помощью одной клавиатуры и мыши USB и двух дисплеев. Данный KVM-переключатель объединяет в себе 4-портовый переключатель Dual view Mini DisplayPort, 2-портовый концентратор USB 2.0 и расположенный на лицевой панели USB-порт быстрой зарядки для мобильных устройств.
CS1944 отличается от прошлых моделей KVM-переключателей наличием современных разъемов Mini-DisplayPort и Mini-TOSLINK. Кроме того, он обеспечивает надежную передачу цифрового видео и аудио сверхвысокого разрешения, насыщенное изображение, объемное звучание через разъемы SPDIF.
Артикул (и возможные варианты его написания): CS1944-AT-G; CS1944-AT; CS1944; CS-1944 ; CS1944G
Особенности
-
Одна консоль USB Dual-View независимо и одновременно управляет четырьмя компьютерами, подключенными через разъемы DisplayPort и двумя устройствами USB
-
Режим быстрой зарядки через USB (порт USB на лицевой панели)
-
Совместимость с Mini DisplayPort 1.1a и HDCP
-
Богатые низкие частоты обеспечивают качественное звучание в системах объемного звучания посредством Mini-TOSLINK
-
Поддерживются разрешения до 2650 х 1600 и 3D изображение с разрешением до 1920 х 1080 при 120 Гц
-
Nvidia 3D Vision Ready
-
Встроенный 2-портовый концентратор USB 2.0; полная совместимость со спецификациями USB 2.0
-
Выбор компьютера с помощью сенсорной лицевой панели/горячих клавиш/мыши*
-
Независимое переключение фокуса периферийных устройств USB, звука и KVM
-
Поддержка эмуляции и байпаса клавиатуры и мыши
-
Определение состояния питания
-
Поддержка и эмуляция** клавиатур Mac
-
Многоязычные клавиатурные раскладки – поддержка английской, японской и французской клавиатур
-
Поддержка различных платформ – Windows 7 и выше, Linux и Mac
* Переключение порта мыши поддерживается только в режиме эмуляции мыши. Только при использовании 3-кнопочной мыши USB с колесиком прокрутки.
** Клавиатуры Mac эмулируются комбинациями клавиатуры ПК
**Клавиатуры Mac работают только с компьютерами этих фирм

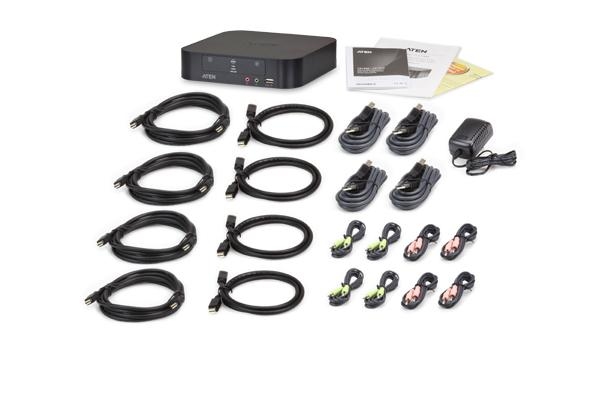

Комплект поставки
-
1х 4-портовый переключатель USB 2.0 Mini DisplayPort Dual View KVMP™ CS1944
-
4x кабеля Mini DisplayPort 1.1a длиной 1 м
-
4x кабеля Mini DisplayPort 1.1a длиной 2 м
-
4x кабеля USB 2.0 длиной 1,8 м
-
4x комплекта кабелей для передачи звука длиной 1,8 м
-
1х адаптер питания
-
1х инструкция по эксплуатации
Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:
Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости офисных KVM переключателей с устройствами ATEN.
Схема подключения

Спецификация
Параметры
|
Значение
|
Количество подключаемых компьютеров |
4 |
Выбор порта |
кнопки на передней панели,“горячие” клавиши, мышь; |
Разъемы |
Консоль |
Клавиатура |
1 x USB, тип A, розеточный (черный, на задней панели) |
Видео |
1 x USB, тип A, розеточный (черный, задняя панель) |
Мышь |
1 x USB, тип A, розеточный (черный, задняя панель) |
Микрофон |
1 x мини-гнездо TOSLINK, розеточное (черное) 1 x гнездо для наушников 3,5 мм, розеточное (розовое) |
Динамик |
1 x мини-гнездо TOSLINK, розеточное (черное) 1 x гнездо для наушников 3,5 мм, розеточное (зеленое) |
Компьютерные порты |
Клавиатура/мышь |
4 x USB, тип B, розеточный (белый) |
Видео |
8 x портов Mini DisplayPort, розеточные (черные) |
Микрофон |
4 x мини-гнезда TOSLINK, розеточные (черные) |
Динамик |
4 x мини-гнезда TOSLINK, розеточные (черные) |
USB 2.0 концентратор (HUB) |
2 x USB, тип А, розеточные (белые; 1 x лицевая панель, 1 x задняя панель) |
Питание |
1 x DC Jack |
Переключатели |
Выбор порта |
4 x позиции на сенсорной панели |
Индикаторы |
KVM |
4 (оранжевый) |
Звук |
4 (зеленый) |
USB |
4 (зеленый) |
Эмуляция |
Клавиатура/мышь |
USB |
Видео |
Дисплей: разрешение 2560 x 1600 при 60 Гц, или 3D-отображение с разрешением 1920 x 1080 при 120 Гц |
Интервал сканирования |
1 - 99 секунд (5 секунд по умолчанию) |
Энергопотребление |
5.3 В пост.тока; 8.63 Вт |
Среда |
Рабочая температура |
0 ~ 50° С |
Температура хранения |
-20 ~ 60° С |
Влажность |
0 ~ 80% относительная,без конденсации |
Физические характеристики |
Материал корпуса |
Пластмасса |
Вес |
614 г |
Размеры (Д x Ш x В) |
19,70 x 19,70 x 4,47 см |
|
