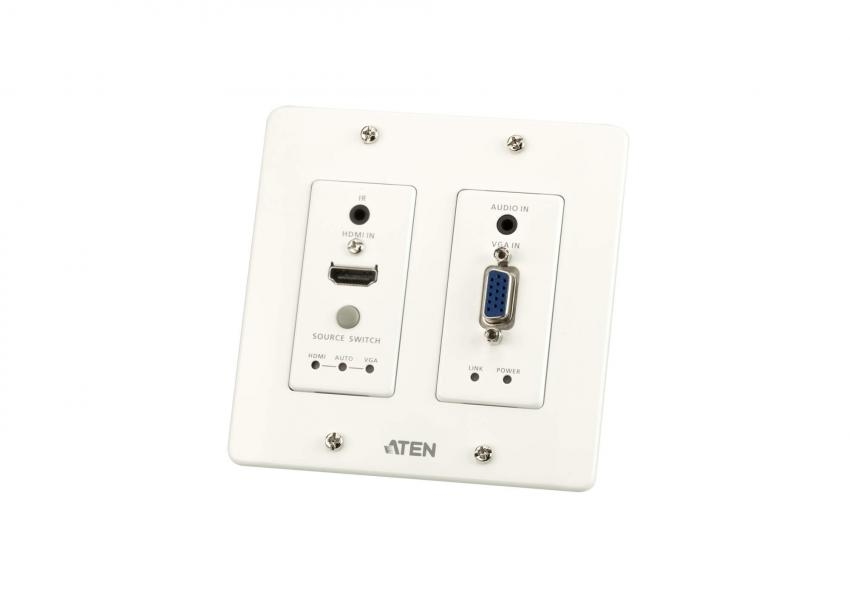

VE2812UST — Передатчик HDMI и VGA HDBaseT с монтажной панелью US (4K@100м / 1080p@150м)


Передатчик видеоудлинителя VE2812UST компании ATEN —  это устройство для передачи по одному кабелю Cat 5e/6/6a или кабелю 2L-2910 Cat 6 компании ATEN сигналов VGA (с комбинированным звуком) и HDMI на расстояние до 100 метров. Наличие монтажной панели стандарта US позволяет удобно установить передатчик VE2812UST в двухсекционную (two-gang) распределительную коробку. Совместно с поддержкой функций HDMI, таких как 3D, Deep Color и HD-звука без потери качества, передатчик VE2812UST гарантирует надежную передачу сигналов VGA и HDMI. Для осуществления передачи на большие дистанции поддерживается режим работы "Long Reach", позволяющий по одному кабелю Cat 5e/6 передавать изображение с разрешением до 1080p на расстояние до 150 метров.

Передатчик VE2812UST может использоваться в качестве видеопереключателя при подсоединении двух источников  Компактная конструкция с монтажной настенной панелью позволяет выполнить аккуратную и удобную установку, избегая нагромождения кабелей. Поэтому VE2812UST подходит для использования в конференц-залах, в образовательных  или других учреждениях, где  применяются цифровые технологии.


Артикул (и возможные варианты его написания): VE2812UST, VE2812-UST


Особенности:
  • Расширяет расстояние передачи сигналов HDMI или VGA с помощью одного кабеля Cat 5e/6/6a или кабеля 2L-2910 Cat 6 компании ATEN
  • Предназначен для крепления в двухсекционной (two-gang) распределительной коробке
  • Поддержка HDMI 1.4 (функции 3D, Deep Color, 4K); совместимость с HDCP 2.2
  • Характеристики изображения:
     • HDMI: разрешения 4K по кабелю Cat 6a или 2L-2910 Cat 6 от компании ATEN на расстояние до 100 метров
     • VGA: 1600 x 1200 и 1920 x 1200 по кабелю Cat 6a или 2L-2910 Cat 6 от компании ATEN на расстояние до 100 метров
  • Поддержка режим работы HDBaseT Long Reach  - до 150 метров по одному кабелю Cat 5e/6 с разрешением до 1080p
  • Поддержка функции автоматического переключения - автоматически переключается на вновь подключенный источник
  • Возможность работы в качестве переключателя или преобразователя
     • в режиме переключателя: возможность подключения двух источников (HDMI или VGA)
     • в режиме преобразователя: поддержка приемников с различными интерфейсами (DVI, DisplayPort или HDMI)
  • Поддержка сквозной передачи сигналов интерфейса RS-232 или в режиме использования команд для управления источником сигнала
  • Совместимые приемники - VE1812R, VE812R, VE814AR, VE811R, VE801R, VE802R, VE601R, VE901R или будущие приемники компании ATEN с HDBaseT
  • Подключение в режиме Plug-and-play
  • Встроенная защита от электростатического электричества
  • Светодиодная индикация состояния устройства и источников сигнала
Комплектация
  • 1x передатчик VE2812UST
  • 1x 3-контактный клеммный разъем RS-232
  • 1x 2-контактный клеммный разъем для питания
  • 1x настенная панель
  • 1x адаптер питания
  • 1x руководство пользователя

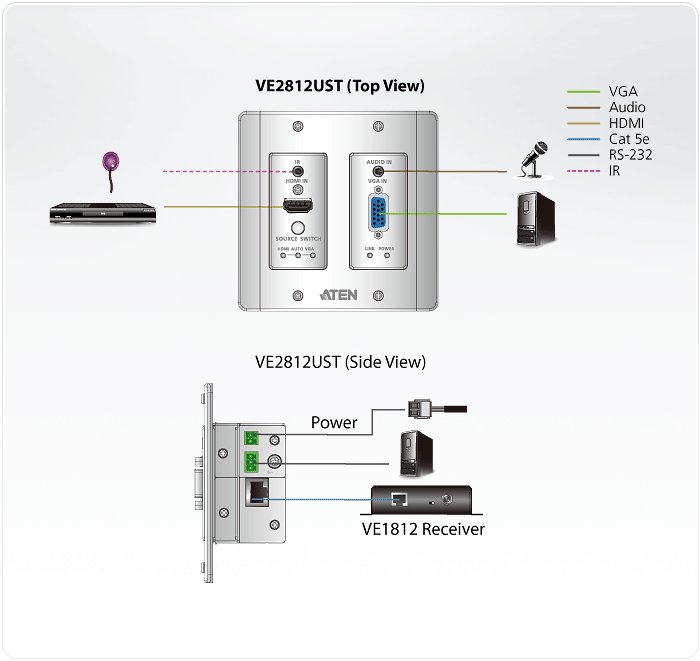

Схема подключения



Cпецификация

Видеовход
Интерфейсы 1 x гнездо HDMI тип А (черного цвета)
1 x гнездо HDB-15 (VGA) (синего цвета)
Импеданс HDMI: 100 Ώ
HDB-15 (VGA): 75 Ώ
Макс. расстояние 1.8 м
Видео
Макс. скорость передачи данных 10.2 Гбит/с (3.4 Гбит/с на каждую полосу)
Макс. частота пикселизации 340 MГц
Соответствие HDMI (3D, Deep Color, 4K)
Совместимость с HDCP
Consumer Electronics Control (CEC)
Макс. разрешение/ Расстояние HDMI: до 4K при 70м (Cat 5e/6) / 100м (Cat 6a/ATEN 2L-2910 Cat6); 1080p при 100м (Cat 5e/6/6a)
VGA: до 1920x1200 и 1600x1200 при 70м (Cat 5e/6) / 100м (Cat 6a/ATEN 2L-2910 Cat6); 1920x1080 при 100м (Cat 5e/6/6a)
*Поддержка 4K:
4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0);
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Аудио
Вход 1 x гнездо HDMI тип А (черного цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
Разъемы
От устройства к устройству 1 x гнездо RJ-45
Питание 1 x 2-контактный клеммный разъем (зеленого цвета)
Управление
RS-232 Разъем: 1 x 3-полюсная клеммная колодка
Скорость (бит/с): 19200, Биты данных: 8,
Стоповые биты: 1, без контроля четности и потока
ИК 1 x миниатюрное стерео гнездо (черного цвета)

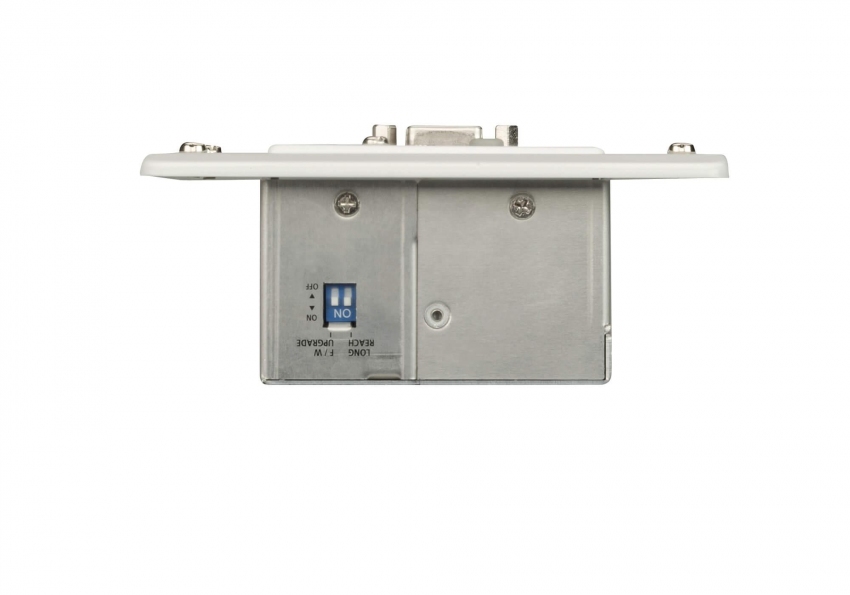

Переключатели
Выбор порта видеовхода 1 x HDMI, VGA и AUTO (автоматически)
Включение поддержки режима Long Reach 1 x переключатель - ON/OFF (Вкл/Выкл)
Обновление микропрограммы 1 x переключатель - ON/OFF (Вкл/Выкл)
Энергопотребление DC5V:3.04W:14.25BTU
Температура и влажность
Рабочая температура 0 - 40°C
Температура хранения -20 - 60°C
Влажность 0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 0.29 kg ( 0.64 lb )
Размеры (Д х Ш х В) 10.42 x 8.79 x 5.19 cm
(4.1 x 3.46 x 2.04 in.)
Размеры монтажной панели (Д х Ш х В) 11.43 x 11.43 x 0.60 cm
(4.5 x 4.5 x 0.24 in.)
Примечание Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их владельцев.
