CM1284 — 4-портовый, USB, HDMI, KVMP™-переключатель с функцией Multi-View

CM1284 — 4-портовый, USB, HDMI, KVMP™-переключатель с функцией Multi-View

   CM1284 —  4-портовый, USB, HDMI, KVMP™-переключатель с  поддержкой двух дисплеев на консоли.

  4-портовый, USB, HDMI, KVMP™-переключатель с функцией Multi-View модели CM1284 компании ATEN повышает эксплуатационную эффективность работы в режиме реального времени. Он дает пользователям возможность более эффективно управлять данными, позволяя одновременно выбирать, переключать и отображать несколько источников видеосигнала с помощью независимо управляемых клавиатуры и мыши.

  HDMI видеовывод поддерживает разрешение изображения до 4K (4096 x 2160 при 30 Гц). Оснащение консоли двумя видео-выводами обеспечивает пользователям возможность мониторинга в режиме реального времени. При этом один из выводов поддерживает несколько вариантов отображения: в режиме Quad View (видео-вывод с четырех компьютеров на один монитор в окнах одинакового размера), «изображение в изображении» (Picture in Picture, (PiP)), «изображение рядом с изображением» (Picture by Picture, (PbP), «изображение на изображении» (Picture on Picture,(PoP)), в то время, как другой вывод работает в полноэкранном режиме (Full Screen). Наличие у CM1284 функции Boundless Switching позволяет пользователям переключаться на другие видеоисточники, просто перемещая курсор мыши по окнам. Это упрощает мгновенный доступ и управление необходимым Вам компьютером.

  Для возможности управления дополнительными экземплярами (до 3-х штук, подключенных к 1-му основному) переключателя CM1284 с помощью одной консоли, поддерживается режим последовательного соединения (Daisy Chain Control, (DCC)). Также может использоваться режим соединения переключателей CM1284 каскадом (до 2-ух уровней и до 4-ех дополнительных экземпляров переключателя). Оба режима соединения позволяют увеличить количество одновременно отображаемых источников изображения до 16.

  Учитывая постоянно растущий спрос на функционал Multi-View, переключатель CM1164A специально спроектирован и предназначен для применений, где необходим одновременный  мониторинг нескольких видеопотоков в реальном времени, таких как авиационная промышленность, торгово-финансовые операции, медицина и т.п..


Артикул (и возможные варианты его написания): CM1284-AT-G; CM1284-AT; CM1284; CM-1284; CM1284G



Особенности:

  • Возможность одновременного отображения на одном экране консоли до четырех источников видео в различных режимах, включая: Quad View (видеовывод с четырех компьютеров на один монитор в окнах одинакового размера), «изображение в изображении» (Picture in Picture, (PiP)), «изображение рядом с изображением» (Picture by Picture, (PbP), «изображение на изображении» (Picture on Picture,(PoP))
  • Оснащение консоли двумя видео-выводами -  поддержка режима просмотра нескольких изображений (Multi-view) и полноэкранного режима (Full Screen)
  • Возможность простого изменения размера и/или положения любого окна в режимах PiP или PbP согласно запросам пользователей
  • Возможность конфигурирования системы с помощью передней панели, экранного меню (OSD), ИК-пульта дистанционного управления и команд последовательного интерфейса RS-232 – настройка режима отображения и выбор порта
  • Поддержка изображения - до 4K (4096 x 2160 при 30 Гц)
  • Наличие ниспадающего меню (Drop-down) – редактирование отображаемых окон, а также выполнение других функции с помощью мыши и экранной панели управления
  • Возможность выбора компьютера с помощью кнопок на передней панели и «горячих клавиш», мыши и команд последовательного интерфейса *
  • Поддержка функции Boundless Switching (бесконтактного переключения) – позволяет для переключения на другие источники видео просто перемещать курсор мыши по окнам
  • Поддержка функции Video DynaSync™ – эксклюзивная технология компании ATEN устраняет проблемы с отображением при загрузке и оптимизирует разрешение при переключении между различными источниками
  • Поддержка EDID Expert™, которая  выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования наилучшего разрешения на подключенных устройствах
  • Поддержка режима последовательного соединения (Daisy Chain Control, (DCC)) — управление с одной консоли максимум тремя дополнительными экземплярами переключателя CM1284
  • Поддержка режима подключения переключателей каскадом (до двух уровней) — управление с одной консоли максимум 16 компьютерами (в режиме 4 x 4 Multi-view)
  • Совместимость с HDCP 1.4
  • Функция эмуляции/обхода клавиатуры на консоли, поддерживающая большинство мультимедийных клавиатур
  • Функция эмуляции/обхода порта для мыши на консоли, поддерживающая большинство драйверов мыши и многофункциональные мыши
  • Независимое переключение фокуса для выбора порта USB-периферии, звука и KVM-переключателя
  • Поддержка определения состояния питания
  • Функция автосканирования
  • Возможность обновление микропрограммы через USB-порт компьютера
  • Богатые низкие частоты обеспечивает качественное звучание в аудиосистемах 2.1
  • Поддержка многоязычных клавиатурных раскладок – поддержка английской, французской, японской и немецкой клавиатур
  • Возможность «горячего» подключения
  • Поддержка комбинаций клавиатур через эмуляцию (для Sun / Mac)**

    Примечания:
    *Переключение портов мышью поддерживается только в режиме эмуляции мыши и только при использовании 3-кнопочной USB-мыши с колесом прокрутки
    **Клавиатуры Mac эмулируются комбинациями клавиатуры ПК. Клавиатуры Mac работают только с компьютерами этих фирм





Комплект поставки

  • 1x 4-портовый, USB, HDMI, KVMP™-переключатель CM1284 с функцией Multi-View
  • 4x специальных KVM-кабеля (HDMI, USB, звук)
  • 1x шнур питания
  • 1x ИК-пульт дистанционного управления
  • 1x комплект для монтажа в стойку
  • 1x руководство пользователя

Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:

Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости офисных KVM переключателей с устройствами ATEN.

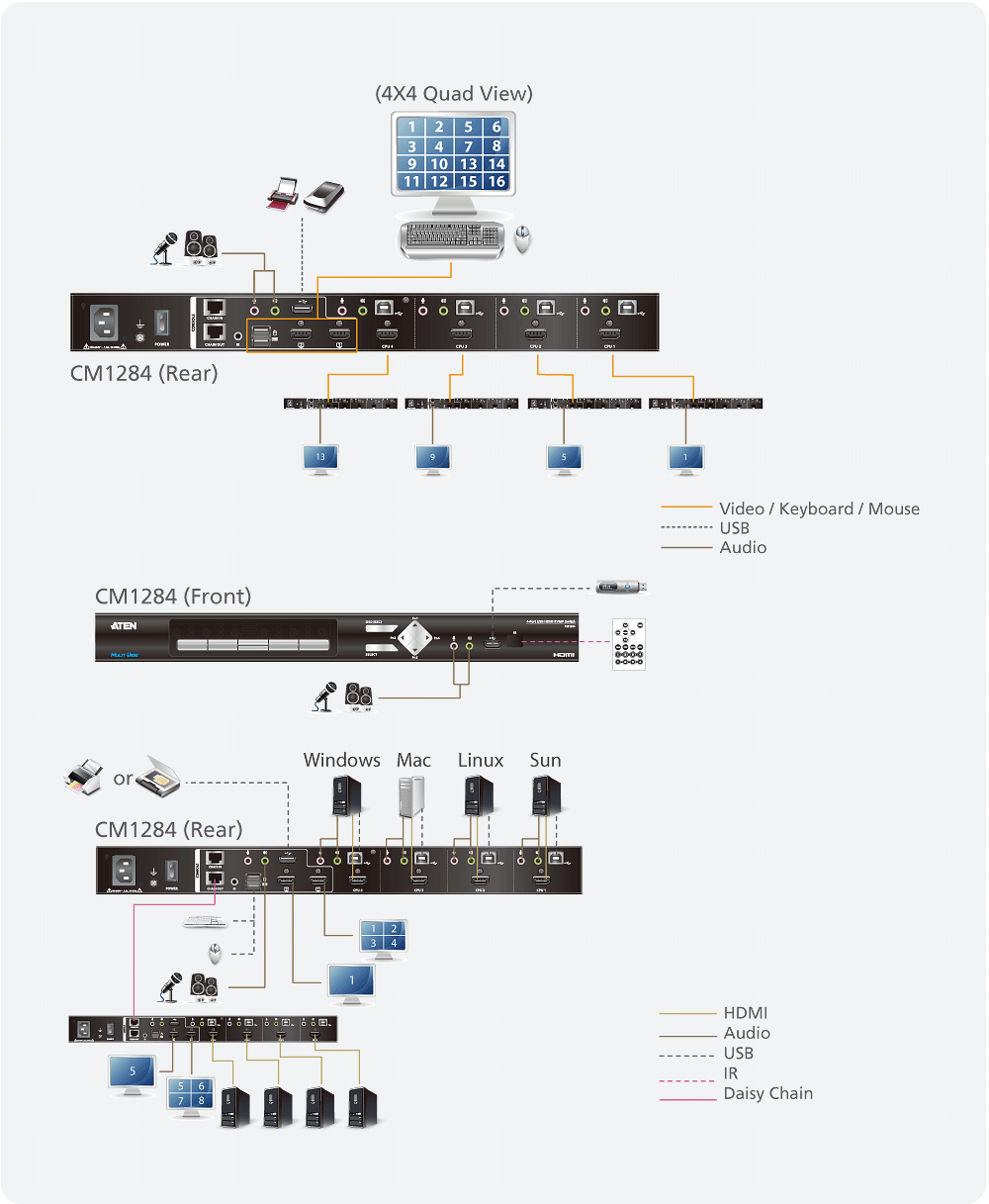

Cхема подключения






Cпецификация

Компьютерные подключения 4
Выбор порта Кнопки передней панели, «горячие» клавиши, ИК-пульт дистанционного управления, экранное меню (OSD), команды интерфейса RS-232
Разъемы
Порты консоли 2 x гнезда USB тип А
2 x гнезда HDMI (черного цвета)
2 x миниатюрных гнезда стерео 3.5мм (зеленого цвета; 1 x передняя панель, 1 x задняя панель)
2 x миниатюрных гнезда стерео 3.5мм (розового цвета; 1 x передняя панель, 1 x задняя панель)
2 x гнезда RJ-45
Порты KVM (Компьютера) 4 x гнезда USB тип В (белого цвета)
4 x гнезда HDMI (черного цвета)
4 x миниатюрных гнезда стерео 3.5мм (зеленого цвета)
4 x миниатюрных гнезда стерео 3.5мм (розового цвета)
Питание 1 x разъем IEC320
USB концентратор 2 x гнезда USB 2.0 тип А (1 x передняя панель, 1 x задняя панель)
Переключатели
Выбрано 11 x кнопок
Светодиодные индикаторы
KVM 4 (оранжевого цвета)
Аудио 4 (зеленого цвета)
USB 4 (зеленого цвета)
Эмуляция
Клавиатура/ Мышь USB
Видео 4096 x 2160 при 30 Гц
Интервал проверки 5, 10, 15, 30, 60, 90 секунд (по-умолчанию: 5 секунд)
Номинальная входная мощность 100–240 В переменного тока; 50–60 Гц; 1 A
Энергопотребление 110 В; 16.0 Вт; 101BTU
220 В; 14.8 Вт; 95BTU
Температура и влажность
Рабочая температура 0-50°C
Температура хранения -20-60°C
Влажность 0-95% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 2.46 kg ( 5.42 lb )
Размеры (Д х Ш х В) 43.72 x 16.40 x 4.40 cm


* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их владельцев.
