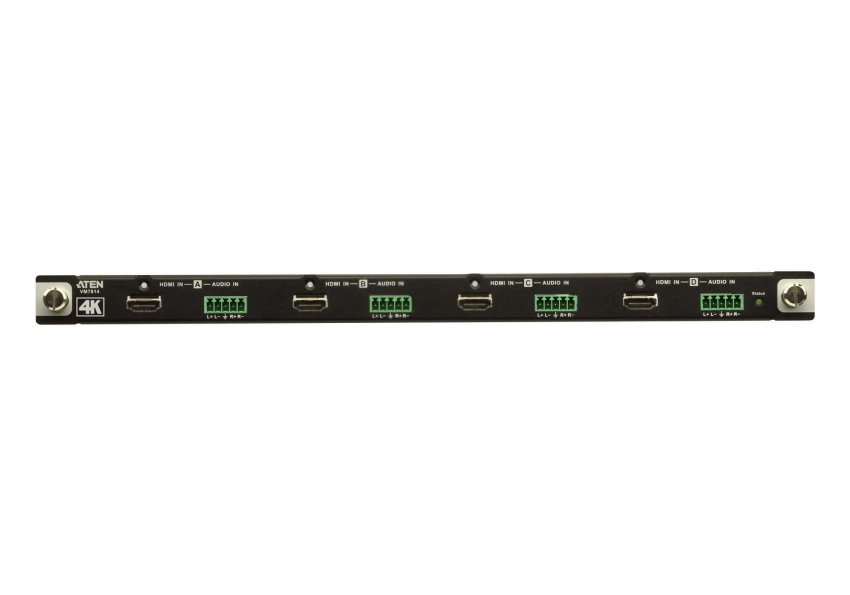

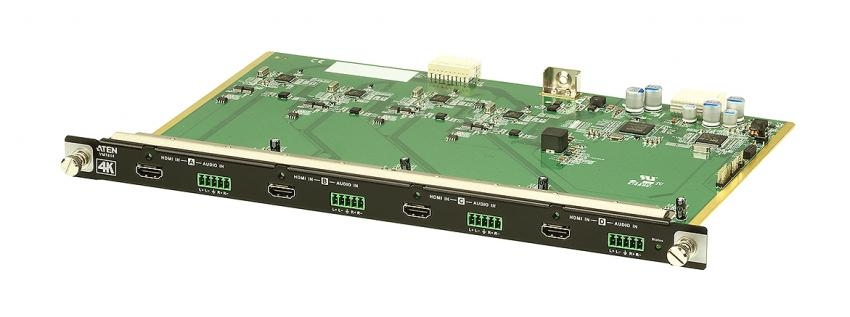

VM7814-AT — 4-х портовая плата вывода A/V сигналов с интерфейсом HDMI

VM7814-AT — 4-х портовая плата вывода A/V сигналов с интерфейсом HDMI

VM7814-AT является 4-портовой платой ввода a/v сигналов разрешением 4K с интерфейсом HDMI. Используется как плата ввода видеосигналов 4K HDMI и предназначена для установки в шасси матричного переключателя VM1600/VM3200. Помимо интерфейса HDMI, передающего цифровые аудио/видео сигналы, плата ввода VM7814 обладает 4 стерео аудиовходами, позволяющими встраивать стереозвук в HDMI-поток..


Платы ввода/вывода VM-линейки ATEN поддерживают установку с возможностью «горячей» замены, что дает системным интеграторам большую гибкость и эффективность при обслуживании.



Артикул (и возможные варианты его написания): VM8804-AT; VM8804


Особенности:

  • Совместимость с матричными коммутаторами VM1600/VM3200; возможность смешивания и совместного сочетания с модульными платами ввода/вывода любого типа для достижения оптимальной гибкости
  • Поддержка разрешений HDTV 480p, 720p, 1080i и 1080p (1920 x 1080); VGA, SVGA, SXGA, UXGA, WUXGA (1920x1200) и 4K2K при 60Hz (4:2:0)
  • Поддержка звука, может быть встроен стерео звук
  • Поддержка функции EDID Expert, которая выбирает оптимальные настройки EDID для плавного переключения
  • Поддержка функций HDMI (3D, Deep Color); совместимость с HDCP 2.2
  • Поддержка технологии Cable Quality Tester – позволяет проверить качество HDMI-кабеля
  • Поддержка интерфейса Consumer Electronics Control (CEC)




Комплект поставки

  • 1x 4K HDMI-плата ввода VM7814
  • 4x клеммных разъема
  • 4x фиксатора LockPro для HDMI-кабеля
  • 1x руководство пользователя

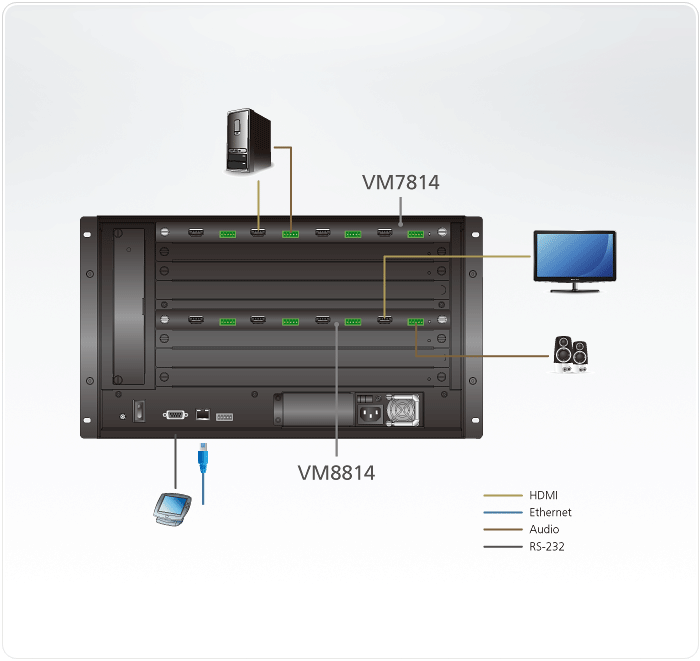

Схема подключения



Спецификация


Функционал
Интерфейсы 4 x гнезда HDMI тип А (черного цвета)
Импеданс 100 Ώ
Макс. расстояние до 5 м
Видео
Макс. скорость передачи данных 10.2 Гбит/с (3.4 Гбит/с на каждую полосу)
Макс. частота пикселизации 340 MГц
Соответствие HDMI (3D, Deep Color, 4K)
Совместимость с HDCP 2.2
Consumer Electronics Control (CEC)
Макс. разрешение 4096x2160/3840x2160 при 60 Гц (4:2:0);
4096x2160/3840x2160 при 30 Гц (4:4:4)
Аудио
Вход 4 x разъема с невыпадающими винтами 5-полюсные (зеленого цвета)
*Тип аудиосигнала: стерео, сбалансированный/несбалансированный.
Энергопотребление 4.45 Вт, 21BTU
Температура и влажность
Рабочая температура 0 - 40°C
Температура хранения -20 - 60°C
Влажность 0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 0.56 kg ( 1.23 lb )
Размеры (Д х Ш х В) 35.20 x 23.80 x 2.33 cm



* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их владельцев
