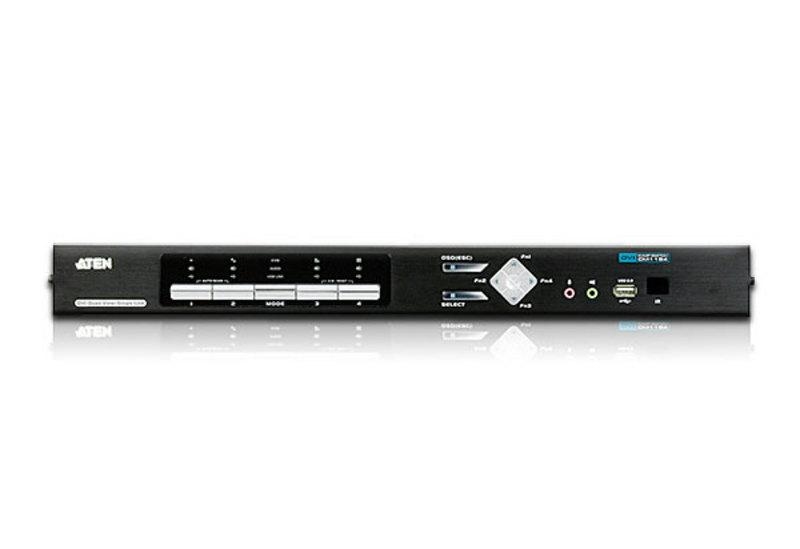

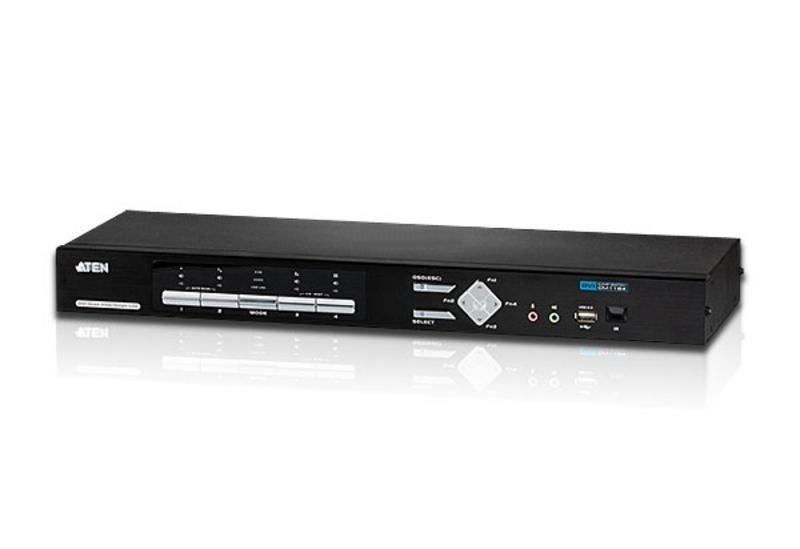

CM1164A-AT-G — 4-портовый DVI-D USB KVMP-переключатель с функцией многооконного процессора

CM1164A-AT-G —  4-портовый DVI-D USB KVMP-переключатель с функцией многооконного процессора
Артикул: CM1164A-AT-G



  CM1164A — 4-портовый, USB, DVI, KVMP™-переключатель с функцией Multi-View — новое решение компании ATEN, которое повышает эффективность работы в задачах, где необходимо интенсивное наблюдение  . Он дает пользователям возможность даже при ограниченном количестве дисплеев организовать более эффективное управление, позволяя одновременно отображать до 16 источников видеосигнала, а также выбирать и переключать их с помощью независимо управляемых клавиатуры и мыши. Объединяя в себе 4-портовый переключатель с интерфейсом DVI-D и 2-портовый USB-концентратор, CM1164A предоставляет пользователям функции мониторинга в режиме реального времени и поддерживает следующие режимы отображения:

  • Quad View - видеовывод с четырех компьютеров на один монитор в окнах одинакового размера,
  • Picture in Picture, (PiP) - «изображение в изображении»,
  • Picture by Picture, (PbP) - «изображение рядом с изображением»,
  • Picture on Picture,(PoP) - «изображение на изображении»,
  • Full Screen - полноэкранный режим.

Наличие у CM1164A функции Boundless Switching (бесконтактного переключения) позволяет пользователям для переключения на другие источники видео просто перемещать курсор мыши по окнам. Это упрощает доступ и управление необходимым Вам компьютером.

Для увеличения возможности управления большим количеством компьютеров предусмотрено два варианта каскадирования:

  • Режим последовательного соединения (Daisy Chain Control, (DCC)) позволяет подключить три дополнительных переключателя CM1164A, что обеспечивает подключения до 16 компьютеров.
  • Каскадное подключение переключателей CM1164A до двух уровней (в каждый пот переключателя верхнего уровня дополнительно подключается по одному переключателю второго уровня) позволяет одновременно мониторить и получать доступ к управлению 16 устройствами.

Учитывая постоянно растущий спрос на функционал многооконного отображения различных видеосигналов, переключатель CM1164A специально спроектирован для применений, где необходим одновременный мониторинг большого количества устройств в реальном времени.


  Артикул (и возможные варианты его написания): CM1164A-AT-G; CM1164A-AT; CM1164A; CM-1164A; CM1164AG




Особенности:

  • Возможность одновременного отображения на одном экране консоли до четырех источников видео в различных режимах:
    • Quad View (видеовывод с четырех компьютеров на один монитор в окнах одинакового размера),
    • «изображение в изображении» (Picture in Picture, (PiP)),
    • «изображение рядом с изображением» (Picture by Picture),
    • (PbP), «изображение на изображении» (Picture on Picture,(PoP)),
    •  полноэкранный режим (Full Screen)
  • Возможность конфигурирования системы и управления с помощью передней панели, экранного меню (OSD) или ИК-пульта дистанционного управления – настройка режима отображения и выбор порта
  • Простое изменение размера и/или изменение положения PiP или PbP в соответствии с запросами пользователей
  • Поддержка разрешений - до 1920 x 1200; YCbCr 4:2:2
  • Поддержка режима последовательного соединения (Daisy Chain Control, (DCC)) — управление с одной консоли максимум тремя дополнительными экземплярами переключателя CM1164A
  • Поддержка режима подключения переключателей каскадом (до двух уровней) — управление с одной консоли максимум 16 компьютерами (в режиме 4 x 4 Multi-view)
  • Поддержка функции Boundless Switching (бесконтактного переключения)  позволяет для переключения на другие источники видео  просто перемещать курсор мыши по окнам
  • Поддержка функции Video DynaSync™ – эксклюзивная технология компании ATEN устраняет проблемы с отображением при загрузке и оптимизирует разрешение при переключении между различными источниками
  • Совместимость с HDCP 1.4
  • Поддержка управления командами последовательного интерфейса RS-232
  • Наличие ниспадающего меню (Drop-down) – редактирование отображаемых окон, а также выполнение других функции с помощью мыши и экранной панели управления
  • Функция эмуляции/обхода порта для мыши на консоли, поддерживающая большинство драйверов мыши и многофункциональные мыши
  • Функция эмуляции/обхода клавиатуры на консоли, поддерживающая большинство мультимедийных клавиатур
  • Независимое переключение фокуса для выбора порта USB-периферии, звука и KVM-переключателя
  • Функция автосканирования
  • Поддержка определения состояния питания
  • Поддержка многоязычных клавиатурных раскладок – поддержка английской, французской, японской и немецкой клавиатур
  • Богатые низкие частоты — обеспечивается качественное звучание в аудиосистемах 2.1
  • Поддержка комбинаций клавиатур через эмуляцию (для Mac/Sun)

Комплект поставки

  • 1x 4-портовый, USB, DVI, KVMP™-переключатель CM1164A с функцией Multi-View
  • 4x специальных KVM-кабеля (DVI-D, USB, звук)
  • 1x шнур питания
  • 1x ИК-пульт дистанционного управления
  • 1x комплект для монтажа в стойку
  • 1x руководство пользователя

Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:

Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости офисных KVM переключателей с устройствами ATEN.

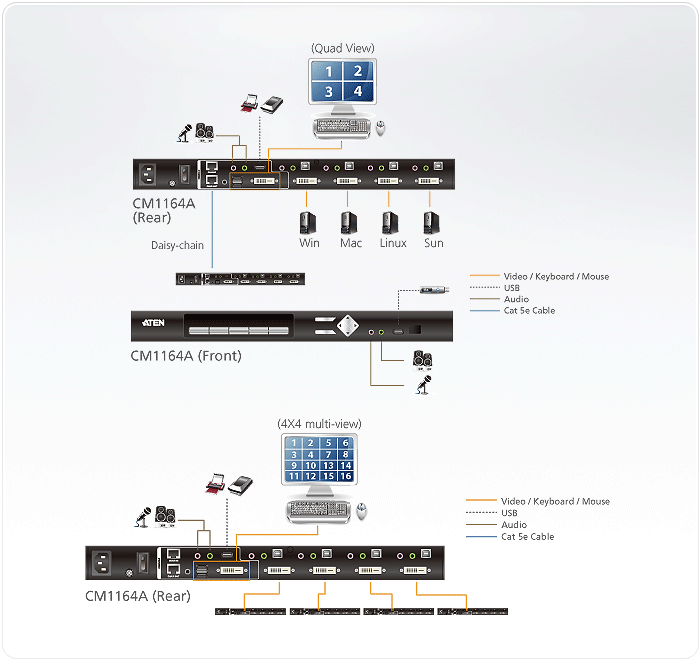

Cхема подключения






Cпецификация


мпьютерные подключения 4
Выбор порта Кнопки передней панели, «горячие» клавиши, ИК-пульт дистанционного управления, экранное меню (OSD), мышь, команды интерфейса RS-232
Разъемы
Порты консоли 2 x гнезда USB тип А
1 x гнездо Single Link DVI-D (белого цвета)
2 x миниатюрных гнезда стерео 3.5мм (зеленого цвета;; 1 x передняя панель,1 x задняя панель)
2 x миниатюрных гнезда стерео 3.5мм (розового цвета; 1 x передняя панель, 1 x задняя панель)
2 x гнезда RJ-45
KVM порты 4 x гнезда USB тип В
4 x гнезда Single Link DVI-D (белого цвета)
4 x миниатюрных гнезда стерео 3.5мм (зеленого цвета)
4 x миниатюрных гнезда стерео 3.5мм (розового цвета)
Питание 1 x разъем IEC320
USB концентратор 2 x гнезда USB 2.0 тип А
Переключатели
Выбрано 11 x кнопок
Светодиодные индикаторы
KVM 4 (оранжевого цвета)
Аудио 4 (зеленого цвета)
USB 4 (зеленого цвета)
Эмуляция
Клавиатура/ Мышь USB
Видео 1920 x 1200 при 60 Гц (DVI-D)
Интервал проверки 5, 10, 15, 30, 60, 90 секунд (по-умолчанию: 5 секунд)
Энергопотребление 110 В; 9.7 Вт; 71BTU
220 В; 9.5 Вт; 70BTU
Температура и влажность
Рабочая температура 0-40°C
Температура хранения -10-60°C
Влажность 0-80% рт. ст. без конденсата
Физические свойства
Корпус Металлический
Масса 2.46 кг
Размеры (Д х Ш х В) 43.72 x 16.40 x 4.40 см

* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их владельцев.
