CL5716FMR Slideaway™ – устройство управления, которое обеспечивает доступ ко множеству компьютеров с единственной KVM консоли (клавиатура, видео и мышь). Одно устройство CL5716 может контролировать до 16 компьютеров. При подключении шлейфом к CL5716MR возможно подключить до 31-го дополнительного KVM переключателя, тем самым увеличив количество управляемых компьютеров с одной KVM консоли до 512.

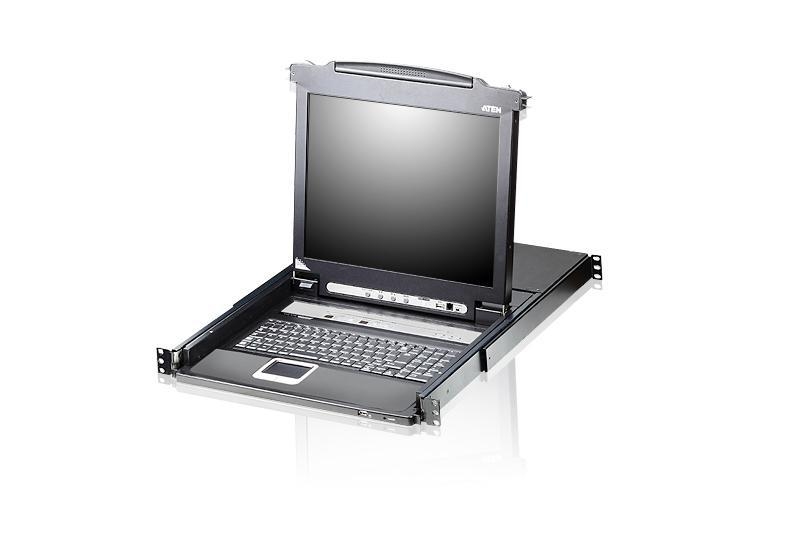

CL5716FMR представляет новый компактный и рациональный подход в области KVM-переключателей: 17” LCD-монитор, встроенная клавиатура и тачпад объединенные в выдвижном корпусе высотой 1U и возможностью крепления в 19” стойку. Для дополнительной безопасности устройство может комплектоваться системой идентификации по отпечаткам пальцев.
Артикул (и возможные варианты его написания): CL5716FM-ATA-RG, CL5716FM-AT-RG, CL5716FMR, CL5716FMRG, CL5716FM, CL-5716FM
Особенности
-
встроенная KVM консоль с 17-дюймовым LCD монитором в выдвижном корпусе
-
компактная технология – с 2-х консолей (одна шина) возможно управлять 16 компьютерами
-
при подключении шлейфом, к CL5716MR возможно подключить до 31-го дополнительного KVM переключателя, тем самым увеличив количество управляемых компьютеров с одной KVM консоли до 512. (Совместимые KVM переключатели: ACS1208A, ACS1216A, CS1708A, CS1716A)
-
поддерживает компьютеры и консоли с PS/2 и USB интерфейсом
-
USB порт под монитором обеспечивает доступ каждому компьютеру к периферийным USB устройствам
-
максимальный угол разворота LCD монитора составляет 112 градусов - удобство в настройке угла обзора
Примечание: *Конструктивно у всех устройств серии CLхххх и KLxxxx блок с монитором можно открыть на угол до 120 градусов, но так как при установке в стойку верхний блок упирается в монтажные профили фактические углы открытия монитора меньше. Для информации, углы открытия монитора отражены в таблице.
Модель |
LCD Panel -
Угол открытия |
LCD Panel -
Угол открытия
при установке в стойку |
CL1000M |
118°~120° |
112° |
CL1000N |
118°~120° |
110° |
CL1008 |
118°~120° |
112° |
CL1016 |
118°~120° |
112° |
CL1308N |
118°~120° |
110° |
CL1316N |
118°~120° |
110° |
CL3000N |
118°~120° |
112° |
CL6700MW |
118°~120° |
112° |
CL6708MW |
118°~120° |
112° |
CL5708 |
118°~120° |
112° |
CL5716 |
118°~120° |
112° |
CL5708I |
118°~120° |
112° |
CL5716I |
118°~120° |
112° |
CL3700 |
118°~120° |
114° |
CL3100 |
118°~120° |
114° |
CL3800 |
118°~120° |
98.5° |
CL5800 |
118°~120° |
93°~95° |
CL5808 |
118°~120° |
93°~95° |
CL5816 |
118°~120° |
93°~95° |
KL1508A |
118°~120° |
93°~95° |
KL1516A |
118°~120° |
93°~95° |
KL1108V |
118°~120° |
93°~95° |
KL1116V |
118°~120° |
93°~95° |
KL1508AI |
118°~120° |
93°~95° |
KL1516AI |
118°~120° |
93°~95° |
-
многоплатформенная поддержка - Windows 2000/XP/Vista, Linux, Mac и Sun
-
поддерживает мультимедийные USB клавиатуры: PC, Mac и Sun
-
автоматическое распознавание PS/2 и USB интерфейса
-
эмуляция PS/2 или USB клавиатуры и мыши для оперативного переключения и одновременной загрузки компьютеров, даже при отсутствии у них непосредственного подключения KVM консоли
-
поддержка внешней USB мыши
-
превосходное качество видео – поддерживает разрешения до 1280x1024 при частоте 75 Гц
-
дополнительная система идентификации по отпечаткам пальцев (опционально)
-
удобный выбор компьютера посредством кнопок переключения на передней панели, «горячих» клавиш или многоязычного интерактивного экранного меню (OSD-меню)
-
автоматическое определение положения KVM переключателей при шлейфовом подключении; не требуется ручной настройки переключателей; LED-индикаторы на передней панели показывают пизицию KVM переключателя в каскаде.
-
автоматическое переименование портов при изменении конфигурации подключения переключателей
-
двухуровневая защита паролями – только зарегистрированные пользователи управляют компьютерами;
-
один профиль администратора и четыре профиля пользователей с индивидуальными настройками
-
режим Auto Scan позволяет непрерывно отслеживать состояние выбранных пользователем компьютеров
-
широковещательный режим – команды с клавиатуры могут быть исполнены на всех доступных компьютерах подключенных к переключателю или к переключателям в каскаде
-
«горячее» подключение – подключение или отключение компьютеров без выключения питания переключателя
-
включение/отключение бипера с помощью «горячих» клавиш и OSD-меню
-
одновременное обновление встроенного программного обеспечения у всех подключенных KVM переключателей через шлейфовый кабель
-

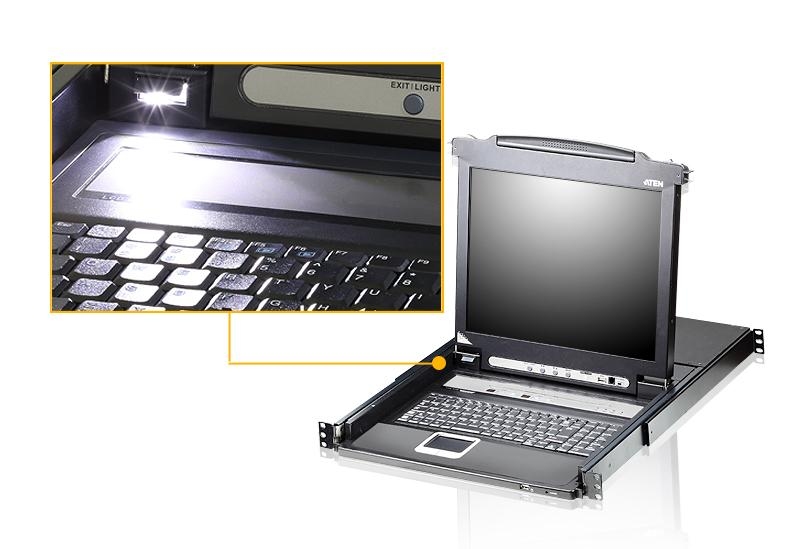

локальная LED подсветка, обеспечивающия освещение клавиатуры
Сканер отпечатков пальцев
Система идентификации по отпечаткам пальцев (опционально). Устройство распознавания отпечатков пальцев является альтернативным вариантам средств регистрации для получения доступа к переключателю. Для каждого пользователя и администратора в систему можно занести от 1 до 4-х отпечатков пальцев; любой из сохраненных отпечатков можно использовать для прохождения регистрации.
Для облегчения монтажа в 19-дюймовую стойку рекомендуется применение набора специальных направляющих (поставляются отдельно).
Набор для монтажа в стойку
|
Глубина
|
2Х-010G (Длинный/Опционный) |
68 см – 105 см |
Короткий (Стандартный/В комплекте поставки) |
42 см – 77 см |
|
Набор ”Easy Installation” для облегченного монтажа в стойку силами одного человека
|
Глубина
|
2Х-012G (Длинный/Опционный) |
68 см – 105 см |
2Х-011G Короткий (Опционный) |
57 см – 70 см |
|
Комплект поставки
-
1 x KVM-Переключатель CL5716 Slideaway™ с ЖК-дисплеем, со стандартным набором для монтажа в стойку
-
2 х KVM Кабеля
-
1 x Шнур питания
-
1 x Руководство пользователя
-
1 x Инструкция «Быстрый Старт»
Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:
Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости LCD KVM переключателей с KVM устройствами ATEN.
Схема подключения
Спецификация
Параметры
|
Значение
|
Количество подсоединяемых компьютеров |
Непосредственно |
16 |
Максимально |
512 (через каскадное соединение) |
Выбор порта |
OSD-меню; “горячие” клавиши; кнопочные переключатели |

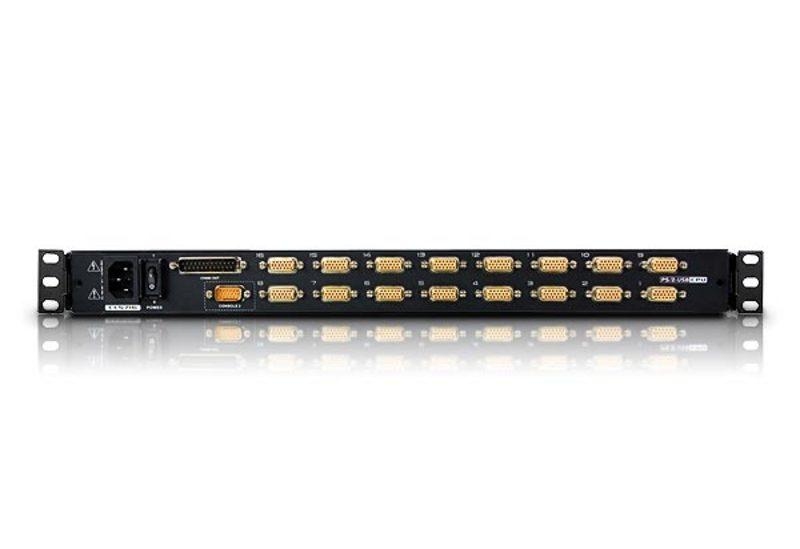

Разъемы |
Внешней порт консоли |
16 x SPHD-18, (Famale) желтых |
Внешней порт мыши |
1 x USB, тип A (Female) белый |
KVM поты |
16 x SPHD-17/18, (Famale) желтых |
Порт шлейфого соединения |
1 x DB-25, (Male) черный |
Обновление встроенного ПО |
1 x RJ-11(Female) черный |
Питаниия |
1 x 3W3(D,E)/1x3-х разем переменного тока (Male) |
USB порт |
1 x USB, тип A (Female) |
Переключатели |
Сброс |
1 x полуутопленный переключатель |
Питание |
1 x тумблер |
Обновление ПО |
1 x переключатель |
Настройка LCD |
4 x кнопочный переключатель |
LCD включен / выключен |
1 x индикаторный кнопочный переключатель (оранжевый) |
Выбор порта |
2 x кнопочный перключатель |
Выбор станции |
2 x кнопочный переключатель/td> |
Светодиодные
индикаторы |
Подключен (ON Line) |
8 x оранжевый |
Индикатор порта (Port ID) |
2 x 7-сегментный индикаторный дисплей (желтый) |
Индикатор станции (Port ID) |
2 x 7-сегментный индикаторный дисплей (желтый) |
Питания |
1 x темно-зеленый |
Num Lock |
1 x зеленый |
Caps Lock |
1 x зеленый |
Scroll Lock |
1 x зеленый |
Эмуляция |
клавиатура / мышь |
PS/2, USB |
Видео |
1280 x 1024 при 75 Гц; DDC2B |
Интервал сканирования
(выбор через OSD меню) |
1~255 сек. |
Электрические характеристики |
100~240 В переменного тока 50/60Гц, 1А |
Энергопотребление |
230 В, 23 Вт (M)
230 В, 29,1 Вт (N) |
Среда |
Рабочая температура |
0~40oС |
Температура хранения |
-20~60oС |
Влажность |
0~80% относительная, без конденсата |
Физические
характеристики |
Материал корпуса |
Металл+пластик |
Вес |
13,77 кг (M)
13,90 кг (N) |
Размеры (Д x Ш x В) |
63,40 x 48,0 x 4,40 см (M)(17”)
68,50 x 48,0 x 4,40 см (N)(19”) |
|
* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
