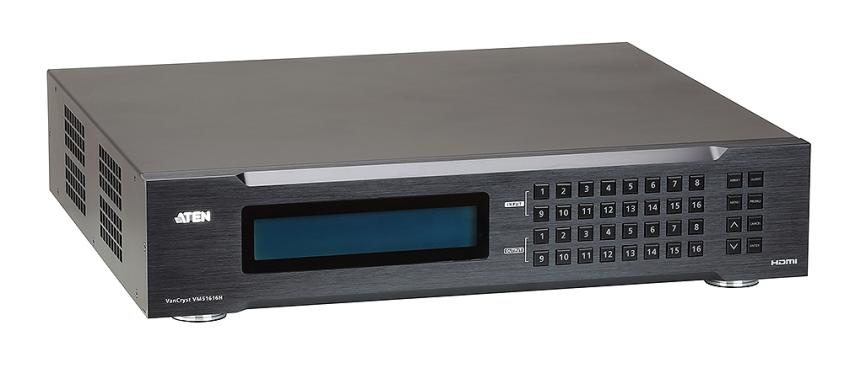

VM51616H — Матричный коммутатор-масштабатор HDMI 16x16

VM51616H — Матричный коммутатор-масштабатор HDMI 16x16

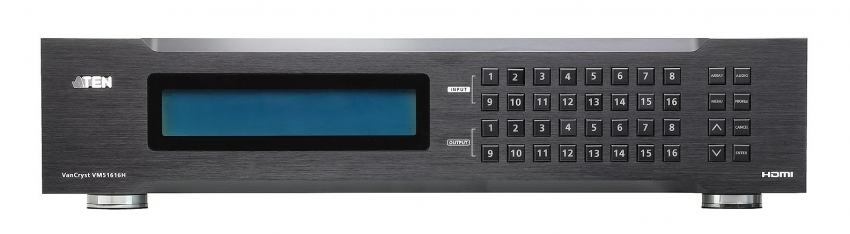

VM51616H, это матричный HDMI-коммутатор 16x16, который обеспечивает простой способ маршрутизации от любых 16 источников HDMI-видео и аудио сигналов с 16 устройств видеоотображения с интерфейсом HDM. ЖК-дисплей, расположенный на передней панели позволяет посмотреть схему коммутации всех входных и выходных портов. Для контроля видеосигнала любого источника предусмотрен дополнительный выходной порт предназначенный для  подключения к нему локального HDMI-монитора.

В VM51616H реализована функция быстрого переключения, которая использует архитектуру на основе FPGA матрицы, что позволяет обеспечить непрерывные видеопотоки, управление в режиме реального времени и стабильную передачу сигналов. Встроенный в VM51616H высокопроизводительный масштабатор (скейлер) легко преобразовывает различные входные разрешения в оптимальные разрешения вывода изображения, позволяя зрителям получить наилучшее качество видеоизображения на всех подключенных дисплеях. Коммутатор оснащен функцией создания видеостен с интуитивно понятным графическим веб-интерфейсом, позволяющим создать до 32 профилей соединения, которые могут содержать различные макеты видеостен.

Коммутатор VM51616H является оптимальным для решений, в которых требуется сигналы от нескольких HDMI-источников коммутировать с многочисленными HDMI-дисплеями. Например, для железнодорожных вокзалов, мест проведения соревнований и конкурсов, казино, центров управления и логистики, конференц-залов, служб обеспечения безопасности, а также многих других задач.

Матричный переключатель VM0808H обеспечивает управление коммутацией источников сигналов HDMI с устройствами отображения. Предусмотрено как локальное так и возможность удаленного управления.



Артикул (и возможные варианты его написания: VM51616H-AT-G; VM51616H-AT; VM51616H; VM-51616H; VM51616HG


Особенности



  • Соединяет 16 HDMI-источников с 16 HDMI-дисплеями
  • Возможность конфигурирования системы несколькими способами: кнопками на передней панели, командами по RS-232 интерфейсу, с помощью веб-интерфейса или программы Telnet
  • Поддержка технологии Seamless Switch™ – возможность переключения с близкой к нулю задержкой, позволяющей обеспечить непрерывность видеопотока, переключение в режиме реального времени и стабильную передачу сигналов*
  • Встроенный масштабатор (Scaler) – масштабирует изображение для преобразования входных разрешений в оптимальные разрешения экрана
  • Поддержка функции создания видеостен – позволяет, используя веб-интерфейс создавать настраиваемые макеты видеостен*
  • Поддержка функции EDID Expert™, которая выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования наилучшего разрешения на разных экранах
  • Поддержка технологии FrameSync, предотвращающей перерывы изображения, синхронизируя частоту кадров после масштабирования с частотой кадров входного сигнала
  • Поддержка разрешений HDTV 480p, 720p, 1080i и 1080p (1920 x 1080)
  • Поддержка функций HDMI (3D, Deep color); совместимость с HDCP 1.4
  • Поддержка интерфейса управления потребительской электроникой (CEC)
  • Наличие локального HDMI-выхода – позволяет выполнить предварительный просмотр 16 видеоисточников
  • Поддержка звука; стереозвук может быть извлечен из HDMI-потока
  • Поддержка звука Dolby True HD и DTS HD Master
  • Защита от ESD для HDMI
  • Возможность установки в стойку (высота 2U)

*Примечание:
1. При использовании технологии Seamless Switch™ недоступны функции 3D, Deep Color и чересстрочные (interlace) разрешения (такие как 1080i). Для использования указанных режимов необходимо отключить технологию Seamless Switch™.
2. При включенной функции Seamless Switch™ или построения видеостены, воспроизводимое видео может не отображаться в пределах диапазона. В этом случае настройте параметры отображения на вашем устройстве.


Комплект поставки

  • 1x матричный коммутатор-масштабатор HDMI 16x16
  • 1x кабель питания
  • 1x комплект для монтажа в стойку
  • 1x руководство пользователя

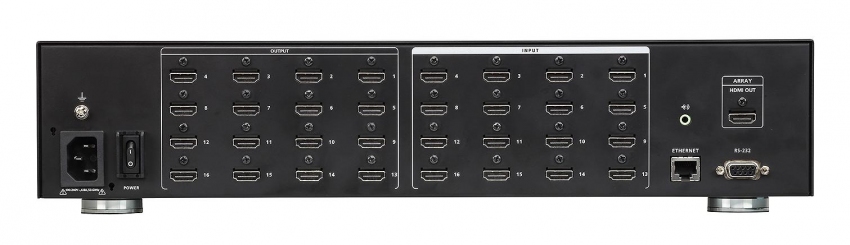

Схема подключения



Спецификация


Видеовход
Интерфейсы 16 x гнезд HDMI тип А (черного цвета)
Импеданс 100 Ώ
Макс. расстояние до 5 м
Видеовыход
Интерфейсы 16 x гнезд HDMI тип А (черного цвета)
(режим просмотра): 1 x гнездо HDMI тип А (черного цвета)
Импеданс 100 Ώ
Макс. расстояние до 15 м
Видео
Макс. скорость передачи данных 6,75 Гбит/с (2,25 Гбит/с на каждую полосу)
Макс. частота пикселизации 225 МГц
Соответствие HDMI (3D, Deep Color)
Совместимость с HDCP 1.4
Consumer Electronics Control (CEC)
Макс. разрешение до 1080p
Аудио
Выход 1 x миниатюрное гнездо стерео (зеленого цвета)
Управление
RS-232 Разъем: 1 x гнездо DB-9 (черного цвета)
Скорость (бит/с) и протокол:
Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет
Ethernet 1 x гнездо RJ-45
Параметры EDID Режимы EDID: Default / Port1 / Remix / Customized (поддержка мастера установки EDID)
Переключатели
Питание 1 x переключатель
Разъемы
Питание 1 x гнездо переменного тока с 3 штырьками
Питание
Номинальная входная мощность 100 - 240 В переменного тока; 50-60 Гц; 1,0 A
Энергопотребление 120 В переменного тока, 125 Вт; 230 В переменного тока, 122 Вт
Температура и влажность
Рабочая температура 0-40°C
Температура хранения -20 - 60°C
Влажность 0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 7.86 kg ( 17.31 lb )
Размеры (Д х Ш х В) 43.24 x 38.18 x 8.80 cm



  • Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
  • Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
