VM1600A — Шасси модульного матричного аудио/видео коммутатора (шасси) 16x16. Коммутатор состоит из шасси VM1600A и 8-и плат расширения (4 платы входа и 4 платы выхода, поставляются отдельно).

Коммутатор предназначен для независимой коммутации аудио/видео сигналов с любого входа на любой выход. Переключение осуществляется «бесшовно», таким образом, что смена одного изображения другим происходит без появления черного экрана. Кроме этого, на коммутаторе возможно формирование видеостен размером от 1x2 до 4x4 экранов.

В зависимости от модели платы расширения могут иметь различные типы видео и аудио интерфейсов. Каждая плата оборудована 4 группами портов. Благодаря этому, пользователь может собрать матрицу любой размерности и с любым сочетанием интерфейсов кратных 4-м входам и 4-м выходам. Например, 4x4, 4x8, 4x12, 4x16, 8x4, 8x8, 8x12, 8x16, 12x4, 12x8, 12x12, 12x16, 16x4, 16x8, 16x12, 16x16.

Встроенная функция масштабирования изображений («scaler») позволит преобразовать исходные разрешения видеосигналов в разрешения оптимальные для устройств отображения, сохраняя при этом максимальное качество сигналов.

Помимо базовых возможностей матричного коммутатора, ATEN VM1600A обладает существенными дополнительными возможностями, такими как формирование и управление видеостенами, что существенно расширяет сферу его применения.

Модульный матричный коммутатор VM1600A может быть использован в различных решениях систем видеотрансляции, где необходимо легкое и быстрое переключение схем коммутации A/V сигналов, а также построение видеостен.

Артикул (и возможные варианты его написания): VM1600-AT-G; VM1600-AT; VM1600; VM-1600; VM1600G

Особенности

• Подключение к любому из 16-ти устройств отображения любого из 16-ти источников сигнала (при установке всех плат расширения)
• Поддержка разрешений 480p, 720p, 1080i и 1080p (1920 х 1080); VGA, SVGA, XGA, SXGA и WUXGA (1920 x 1200)
• Поддержка 4K-разрешений изображения – до UHD (3840 x 2160) и DCI (4096 х 2160) с частотами обновления 30 Гц (4:4:4) и 60 Гц (4:2:0)*
• Встроенная функция масштабирования для согласования видеоразрешений источников сигналов и устройств отображения.
• Встроенная функция формирования и управления видеостенами.
• Автоматическое преобразование формата видеосигнала, что позволяет устанавливать и работать с платами расширений в любой комбинации.
• Извлечение и добавления звука - звук передаваемый в HDMI интерфейсе может быть извлечен, а стереозвук может быть добавлен (с платами расширения VM7804 / VM8804)
• Поддержка HDMI (3D, Deep Color) (с платами расширения VM7804 / VM8804)
• Совместимость HDCP 2.2
• Поддерживает технологию «Seamless Switch» (бесшовное переключение) – обеспечивает непрерывность видеопотока при переключении*.
• EDID Expert – функция выбирает оптимальные настройки EDID для плавного переключения и высокого качества отображения
• Встроенный мастер EDID - обеспечивает простой способ пользовательских настроек EDID
• Простое и быстрое переключение между несколькими источниками и несколькими устройствами отображения
• Возможность конфигурирования системы несколькими способами: кнопками на передней панели, по RS-232, RS-485/422-подключению, Ethernet-соединению с помощью веб-интерфейса или программы Telnet
• Простое переключение сигналов между несколькими источниками и устройствами отображения:

  - кнопками на устройстве;

  - через веб-интерфейс;

  - посредствам команд RS-232;

• Возможность планирования на основе календаря – позволяет создавать профили соединений, которые могут быть синхронизированы с часами реального времени
• Поддерживает горячую замену: модулей вентилятора, модулей питания, плат ввода / вывода видеосигналов.
• Поддержка двух блоков питания для обеспечения высокой надежности
• Конструкция с поддержкой «горячей» замены для простой установки плат ввода/вывода, вентиляторного модуля и блоков питания
• Обновление ПО через Интернет
• Устанавливается в 19-дюймовую стойку, занимая 6U

Примечание:
1.  Доступность функций, зависит от установленной платы ввода/вывода.
2. При использовании технологии Seamless Switch™ недоступны функции 3D, Deep Color и чересстрочные (interlace) разрешения (такие как 1080i). Для использования указанных режимов необходимо отключить технологию Seamless Switch™.
3. При включенной функции Seamless Switch™ или построения видеостены, воспроизводимое видео может не отображаться в пределах диапазона. В этом случае настройте параметры отображения на вашем устройстве.


При передаче видеосигналов по технологии HDBaseT источники видео подключаются к матричному переключателю (коммутатору) по витой паре через передатчик (трансмиттер - transmiter), поддерживающий данную технологию, такой как VE601T производства ATEN или иных производителей. Устройства отображения подключаются через приемник (ресивер - Receiver), например VE805R производства ATEN, который позволяет организовать видеостену с функцией "бесшовного переключения", или приемники иных производителей без возможности формирования видеостен.



Комплект поставки

• 1 x aудио/видео матричный выключатель VM1600
• 1 х шнур питания
• 1 х инструкция по эксплуатации

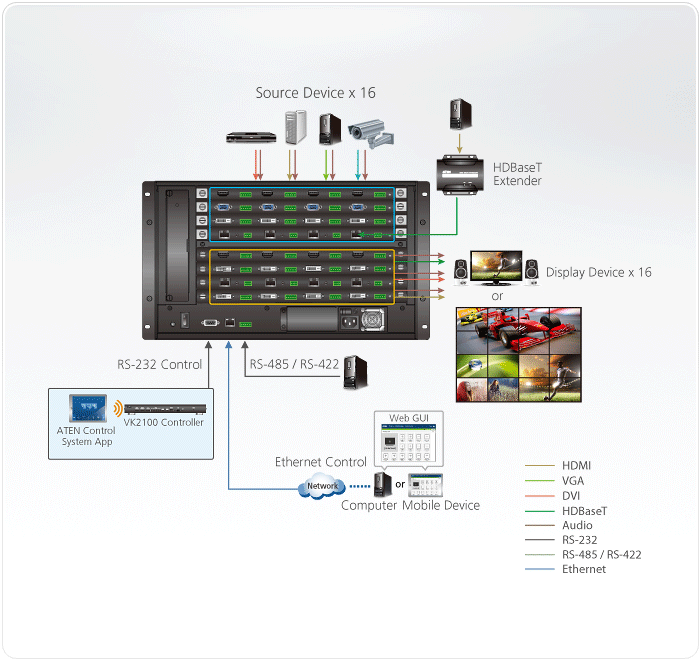

Схема подключения

Спецификация


Плата вывода	4 x слота
Плата ввода	4 x слота
Видеовход
Интерфейсы	В зависимости от установленной платы ввода/вывода
Макс. скорость передачи данных	15.2 Гбит/с (3,8 Гбит/с на каждую полосу)
Аудио
Вход	В зависимости от установленной платы ввода
Выход	В зависимости от установленной платы вывода
Управление
RS-232	Разъем: 1 x гнездо DB-9 (черного цвета) Конфигурации контактов последовательного управления: Контакт 2 = Tx, Контакт 3 = Rx, Контакт 5 = Земля Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет
RS-485/RS-422	1 x 5-полюсной разъем с невыпадающими винтами
Ethernet	1 x гнездо RJ-45
Параметры EDID	Режимы EDID: Default / Port1 / Remix / Customized (поддержка мастера установки EDID)
Разъемы
Питание	1 x гнездо переменного тока с 3 штырьками
Питание
Номинальная входная мощность	100-240 В переменного тока; 50-60 Гц; 3/6 A
Энергопотребление	460 Вт (макс.) *Для резервирования питания можно приобрести дополнительный модуль питания.
Вентилятор	Воздушный поток: 55.2 куб.футов/мин  Рабочее напряжение: 10.8 - 13.8 В постоянного тока Рабочая температура: -10 - 70°C
Температура и влажность
Рабочая температура	0 - 40°C
Температура хранения	-20 - 60°C
Влажность	0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	15.11 kg ( 33.28 lb )
Размеры (Д х Ш х В)	48.20 x 46.66 x 26.59 cm
