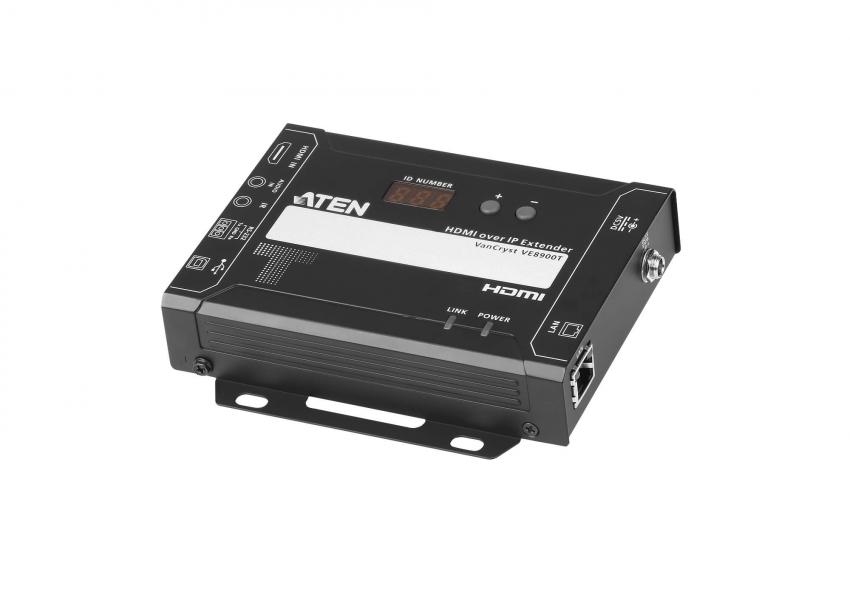

VE8900T — Приемник (Transmitter) HDMI видеосигнала. Устройство работает в паре с преемником VE8900R, образуя систему видеотрансляции по локальной сети Gigabit Ethernet (LAN L2) на базе протакола TCP/ IP. Благодаря применению сетевой технологии устройство позволяет принимать видеосигналы на больших расстояниях, с низкой задержкой и без потерь в визуализации, аудио и видеосигналы разрешения до 1080p,
VE8900T является эффективным, экономичным и простым в использовании решением для систем отображения цифровой информации, обладает преимуществами при внедрении аудио и видеосистем с трансляцией по сети:
Высокая масштабируемость и гибкость
Отсутствие сложной настройки IP-соединений
Не требуется дополнительных серверных компьютеров или программного обеспечения
Возможность подключения устройства без коммутатора в цепь при трансляции единого контента
К одному передатчику VE8900T может подключаться один или группа приемников видеоизображения VE8900R получая сигнал от источника. Система построеная на основе VE8900T VE8900R полностью соответствует сегодняшним требованиям к широкоформатной, мульти-дисплейной передаче сигнала разрешения до 4K, предоставляя пользователю простоту в настройке и управлении. Данное решение подходит для широкого спектра применений, таких как выставки, аэропорты, университетские городки, торговые и конференц-центры.
Особенности
Облегченное сжатие данных со сверхнизкой задержкой
Поддержка передовой технологии сжатия видео без потерь от компании ATEN, обеспечивающей потрясающее качество изображения
Обеспечивает без потерь передачу видеосигналов с разрешением до1080p
Поддержка функции EDID Expert™, которая выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования наилучшего разрешения на разных экранах
Mасштабируемость и гибкость
Органичение расстояния определяется топологией локальной сети, начиная с простой схемы "точка-точка" до схемы "многоточка-многоточка"
Обладает многофункциональностью, выступая в роли удлинителя, разветвителя, матричного коммутатора, совместно с возможностью построения видеостен
Для подключения дополнительных устройств отображения видеосигналов одного контента предусмотрена возможность подключения в цепь
Отсутствие сложной настройки IP-соединений Простая настройка не требующая обширного опыта в области ИТ или дополнительного обучения
Возможность переключения между входными источниками сигнала без каких-либо усилий с помощью кнопок на верхней панели
Не требуется дополнительных серверных компьютеров или программного обеспечения
Поддержка графического веб-интерфейса для управления устройством
Нет необходимости в дополнительных серверных компьютерах, блоках управления или в установке программного обеспечения/драйверов
Возможность подключения в цепь позволяет расширяться с минимальными затратами*
Возможность подсоединения нескольких дисплеев через один порт цепочной, чтобы использовать каждый порт сетевого коммутатора с максимально экономично
Легкость расширения – простота в кабельном и системном развертывании, без применения громоздких сетевых коммутаторов и с меньшим количеством кабелей
Идеально подходит для крупномасштабных развертываний, охватывающих сотни метров, таких как гостиничные объекты, аэропорты, университетские городки, транспортные станции, торговые и выставочные центры
* В зависимости от вашей сетевой архитектуры мы рекомендуем подключать в цепь до 30 устройств. Для получения более подробной информации, пожалуйста, свяжитесь с представителями компании ATEN.
Daisy Chaining
* Использование подключения в цепь для создания видеостены или расширения аудио/видео систем на сотни метров
Поддержка построения видеостен
Поддерживает cоздание видеостен с размерами до 8 x 8 (64 дисплея)*
Поддержка горизонтального или вертикального расположения дисплея (поворот на 90 °)
Простое переключение между профилями макетов, предварительный просмотр и перетаскивание видеоисточников с помощью интуитивно понятного веб-интерфейса
*Зависит от архитектуры вашей сети. Для получения более подробной информации, пожалуйста, свяжитесь с представителями компании ATEN.
Поддержка встраивания/извлечения звука
Отдельный аудиосигнал может быть встроен в HDMI-поток
Управление по нескольким каналам
Несколько способов управления – система может управляться по Ethernet-соединению или кнопками на верхней панели
Поддержка USB-подключения – наличие порта USB 2.0 позволяет подключить такие устройства, как клавиатура, мышь, флэш-накопитель, принтер и другие периферийные USB-устройства
Двунаправленный ИК-канал - ИК-передача за один раз обрабатывается в одну сторону
Наличие канала RS-232 - двунаправленный последовательный порт RS-232 позволяет подключать периферийные устройства, такие как сенсорные экраны и сканеры штрих-кода
Комплектация
1x приемник VE8900T
1x клеммный разъем RS-232
1x адаптер питания 5V
1x руководство пользователя
Схема
Спецификация
Видеовыход
Интерфейсы

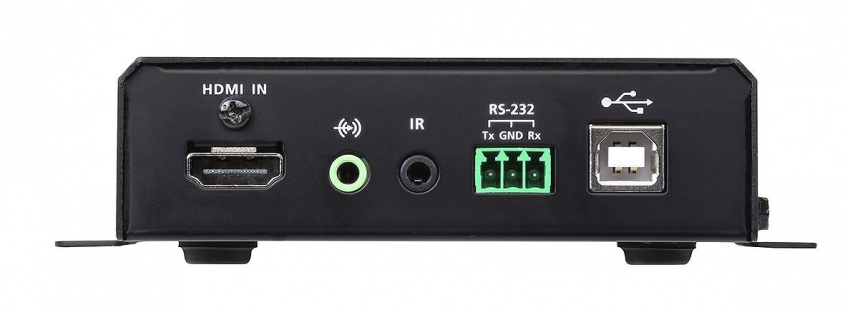

1 x гнездо HDMI тип А (черного цвета)
Импеданс
100 Ώ
Видео
Макс. скорость передачи данных
дСредняя: 150 ~ 500Мбит/с
Соответствие
HDMI
Совместимость с HDCP
Макс. разрешение/ Расстояние
до 1080p при 100м (Cat 5e/6, в схеме соединения "точка-точка")
Аудио
Выход
1 x гнездо HDMI тип А (черного цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
Разъемы
От устройства к устройству

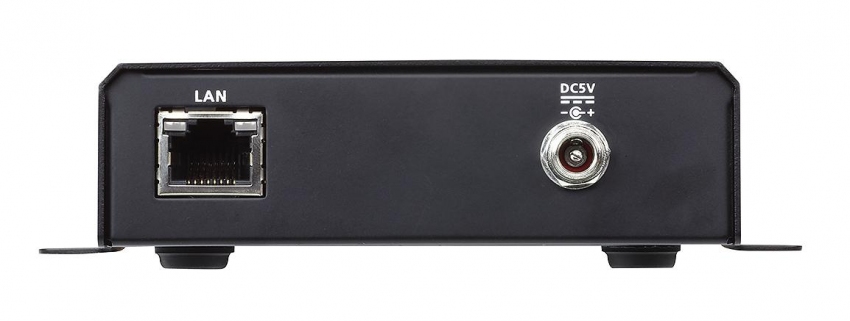

1 x гнезда RJ-45
Питание
1 x разъем для подключения питания постоянного тока, с фиксацией (черного цвета)
Управление
ИК
1 x миниатюрное стерео гнездо (черного цвета)
RS-232
Разъем: 1 x 3-полюсная клеммная колодка
Скорость (бит/с): 19200, Биты данных: 8,
Стоповые биты: 1, без контроля четности и потока
