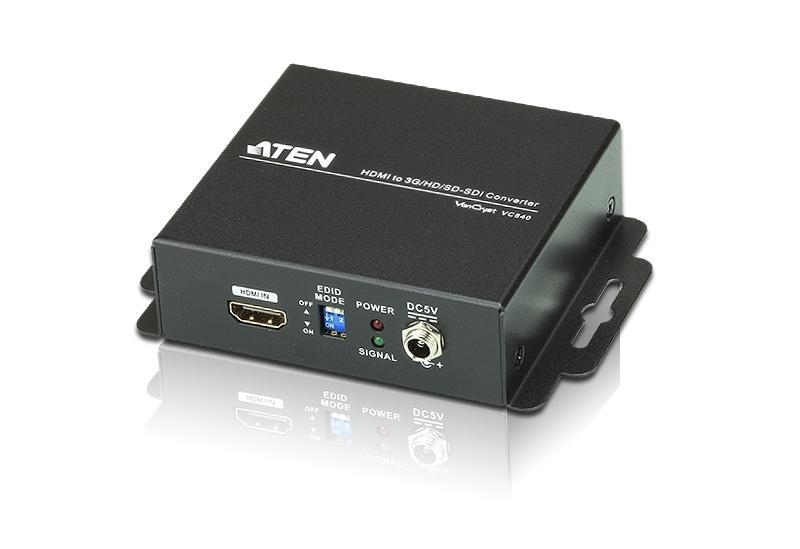

Конвертер сигнала HDMI в 3G/HD/SD-SDI VC840 обеспечивает профессиональный способ обмена сигналами высокого качества в режиме реального времени. Преобразование сигнала SDI и HDMI является на 100% цифровым и гарантирует отсутствие потери качества при передаче, как для аудио, так и видеосигналов.

  Конвертер VC840 оснащен двумя SDI-выходами c низким уровнем дрожания изображения для работы с двумя дисплейными устройствами.

Артикул (и возможные варианты его написания): VC840; VC-840; VC840AT; VC840-AT

Особенности

• В режиме реального времени преобразует входной сигнал HDMI в сигнал формата 3G/HD/SD-SDI, избегая при этом потерь для аудио- и видеосигналов
• Поддерживает дополнительное аналоговое стерео аудио и цифровое коаксиальное аудио
• Поддержка HDMI (Deep Color)
• Светодиодная индикация статуса питания и наличия сигнала
• Поддержка SDI расстояния до 90M (3G-SDI), 150M (HDSDI) или 300M (SD-SDI) при RG6
• Поддерживаемые SDI форматы:
  • SD-SDI (SMPTE 259M, до 270MБит/с)
  • HD-SDI (SMPTE 292M, 296M, до 1.485Гбит/с)
  • 3G-SDI (SMPTE 424M, 425M уровень A, до 2.97 Гбит/с)
• Поддержка видео:
  • 525i@59.96,
  • 625i@50
  • 720p@23.98/24/25/29.94/30/50/59.94/60
  • 1080i@50/59.94/60
  • 1080p@23.97/24/25/29.97/30/50/59.94/60
  • 2048 x 1080
• Поддержка 8-ми канального звука с уровнем 48kHz
• Оснащен двумя SDI-выходами c низким уровнем дрожания изображения для работы с двумя дисплейными устройствами
• Автоматическое определение наличия сигналов 3G/HD/SD-SD
• Поддержка функции «Reclocking» для SDI-сигналов для каскадного подключения, позволяющего расширить дальность передачи данных
• Возможность фиксации разъема питания для безопасной коммутации
• Возможность настройки EDID и режим обучения для EDID

Комплект поставки

• 1x Конвертер сигнала HDMI в 3G/HD/SD-SDI VC840
• 1x Адаптер питания
• 1x Руководство пользователя

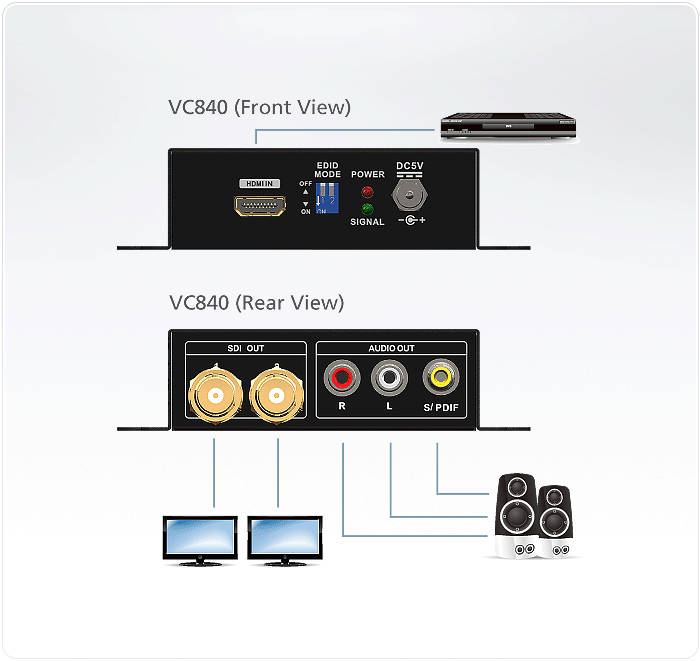

Схема подключения


Спецификация

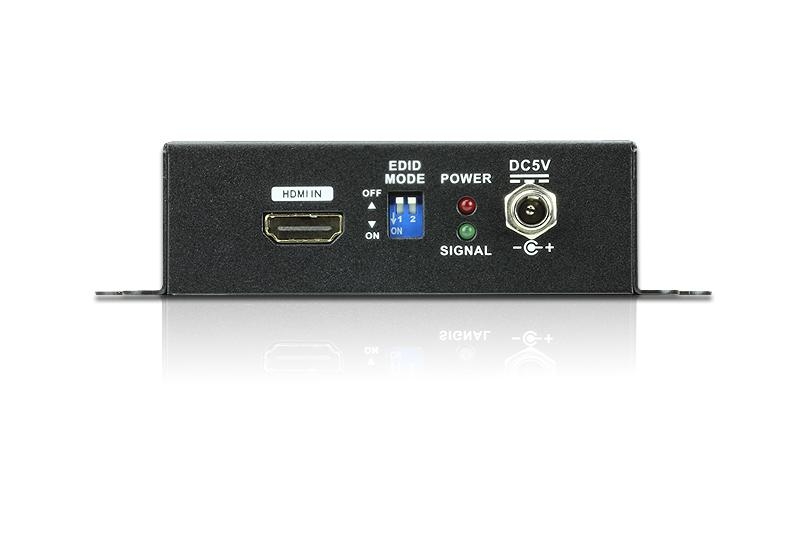

Видеовход
Интерфейсы	Гнездо HDMI тип А (черного цвета) - 1 шт.
Импеданс	100 Ώ

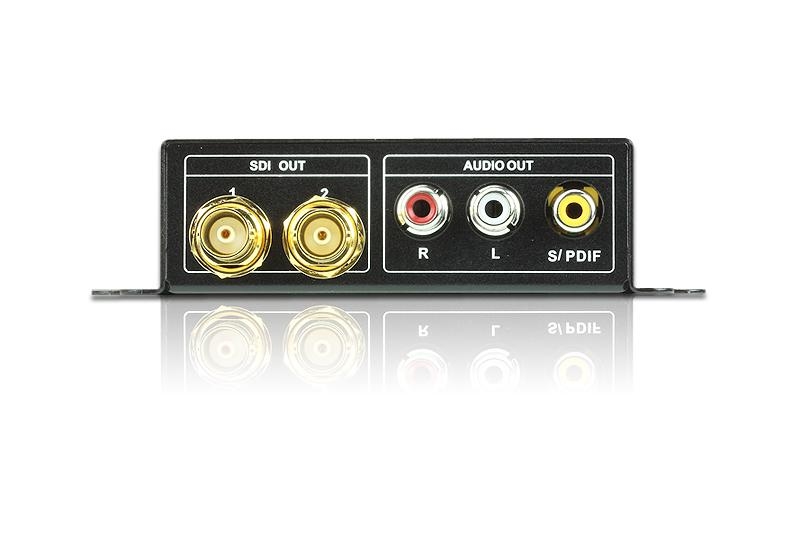

Видеовыход
Интерфейсы	BNC (золотистого цвета) - 2 шт.
Импеданс	75 Ώ
Видео
Макс. скорость передачи данных	2,97 гбит/с
Макс. частота пикселизации	148,5 MHz
Поддерживаемое разрешение	NTSC при 59,96 Гц, PAL при 50 Гц;  720p при 50/59,94/60 Гц;  1080i при 50/59,94/60 Гц;  1080p при 23,97/24/25/29,97/30/50/59,94/60 Гц
Макс. расстояние	90 м (3G-SDI); 150 м (HD-SDI); 300 м (SD-SDI)
Аудио
Выход	Аналоговый: RCA (красного/белого цвета) - 2 шт.  Цифровой: RCA (желтого цвета) - 1 шт.
Форматы SDI	SD-SDI (SMPTE 259M, до 270 мбит/с)  HD-SDI (SMPTE 292M, 296M, до 1,485 Гбит/с)  3G-SDI (SMPTE 424M, 425M уровень A, до 2,97 Гбит/с)
Параметры EDID	Режим EDID: Обучение
Разъемы
Питание	Разъем для подключения источника постоянного тока - 1 шт.
Энергопотребление	5 В постоянного тока, 3,5 Вт
Температура и влажность
Рабочая температура	0 - 40 ºC
Температура хранения	-20 - 60 ºC
Влажность	20 - 90% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	0.29 kg ( 0.64 lb )
Размеры (Д х Ш х В)	12.20 x 10.70 x 3.04 cm  (4.8 x 4.21 x 1.2 in.)
Картонная упаковка	5 шт.
Примечание	Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).
