CE604-AT-G — USB, DVI, КВМ-удлинитель по кабелю Cat 5 с поддержкой Dual View (1024x768@60м)

Артикул: CE604-AT-G

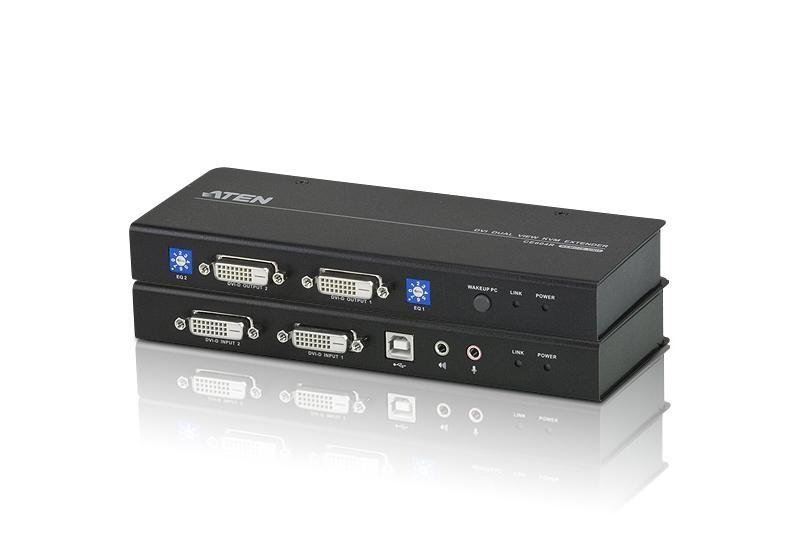

DVI USB KVM-удлинитель CE604 позволяет удаленно, на расстоянии до 60 м. от компьютера, подключить консоль управления оператора. Устройство состоит из двух модулей - локального CE604L и удаленного CE604R. Функционал устройства позволяет удаленно подключить клавиатуру и мышь с интерфейсом USB, динамики и микрофон. Функция Dual View обеспечивает возможность удаленного подключения двух мониторов к двум DVI видеовыходам видеокарты компьютера.

Модули CE604 оснащены RS-232 портами для обеспечения удаленного подключения устройств с последовательными интерфейсами, таких как сенсорные экраны и сканеры штрих-кодов. Кроме того, устройство поддерживает функцию PC Wake-Up, которая позволяет с помощью кнопки на удаленной консоли, включить компьютер. Для связи модулей и передачи данных используется два кабеля "витая пара" Cat5.

ВНИМАНИЕ!

В инсталляциях рекомендуется:

использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.

Артикул (и возможные варианты его написания): CE604-AT-G; CE604-AT; CE604; CE604G

Особенности

Предоставляет доступ к компьютеру или KVM переключателю с удаленной до 60м консоли (USB клавиатуры, USB мыши и монитора с DVI интерфейсом)
Локальный и удаленный блоки устройства соединяются с помощью кабеля \"витая пара\" Cat 5e
Поддержка передачи видео от компьютера с двумя видеопортами на два монитора (функция Dual View)
Поддержка передачи звука – для микрофона и стерео динамика
Наличие канала передачи последовательных сигналов RS232 для подключения таких устройств, как сенсорные экраны и сканеры штрих-кодов (скорость передачи данных до 9600 бит/c)
Ручная регурировка качества видеосигнала для компенсации расстояния
Совместимость с KVM переключателями ATEN Dual View, такими как CS1642A/ CS1644A и CS1762A/CS1764A
Поддержка видеоразрешений – 1920 x 1200 @ 60 Гц до 30м; 1024 x 768 @ 60 Гц до 60м
Встроенная защита от электростатического электричества

Комплектация

1 x CE604L DVI KVM-удлинитель (локальное устройство)
1 x CE604R DVI KVM-удлинитель (удаленное устройство)
1 x Набор кабелей USB DVI KVM
2 x адаптера питания
1 x набор для крепления в телекоммуникационную стойку
1 x руководство пользователя

Схема подключения

Спецификация

Характеристики	CE604L	CE604R
Разъемы

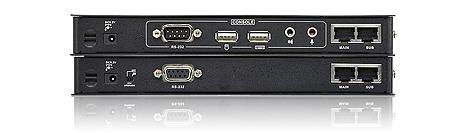

Порты консоли	Нет	Гнездо USB тип А (белого цвета) - 2 шт. Гнездо DVI-D (белого цвета) - 2 шт. Миниатюрное гнездо стерео (зеленого цвета) - 1 шт. Миниатюрное гнездо стерео (розового цвета) - 1 шт.

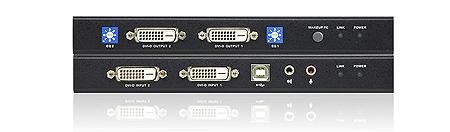

KVM порты	Гнездо USB тип В (белого цвета) - 1 шт. Миниатюрное гнездо стерео (зеленого цвета) - 1 шт. Миниатюрное гнездо стерео (розового цвета) - 1 шт. Гнездо DVI-D (белого цвета) - 2 шт.	Нет
RS-232	Гнездо DB-9 (черного цвета) - 1 шт.	Разъем DB-9 (черного цвета) - 1 шт.
Питание	Разъем для подключения питания постоянного тока (черного цвета) - 1 шт.	Разъем для подключения питания постоянного тока (черного цвета) - 1 шт.
Второстепенный/ Главный	Гнездо RJ-45 (черного цвета) - 2 шт.	Гнездо RJ-45 (черного цвета) - 2 шт.
Светодиодные индикаторы
Связь	1 (Зеленого цвета)	1 (Зеленого цвета)
Питание	1 (Зеленого цвета)	1 (Зеленого цвета)
Переключатели
Компенсация изображения	Нет	8-позиционный переключатель - 2 шт.
Обновление микропрограммы	Ползунковый переключатель - 1 шт.	Нет
Кнопки
Кнопка активации	Нет	Нажимная кнопка - 1 шт.
Видео	1920 x 1200 при 60 Гц (30 м); 1024 x 768 при 60 Гц (60 м)	1920 x 1200 при 60 Гц (30 м); 1024 x 768 при 60 Гц (60 м)
Энергопотребление	DC5.3V:2.88W:18BTU	DC5.3V:2.35W:15BTU
Температура и влажность
Рабочая температура	0–50°C	0–50°C
Температура хранения	-20–60°C	-20–60°C
Влажность	0-80% рт. ст. без образования конденсата	0-80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический	Металлический
Масса	0.49 кг	0.49 кг
Размеры (Д х Ш х В)	20.20 x 8.53 x 2.50см	20.20 x 8.67 x 2.50 cм

* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
