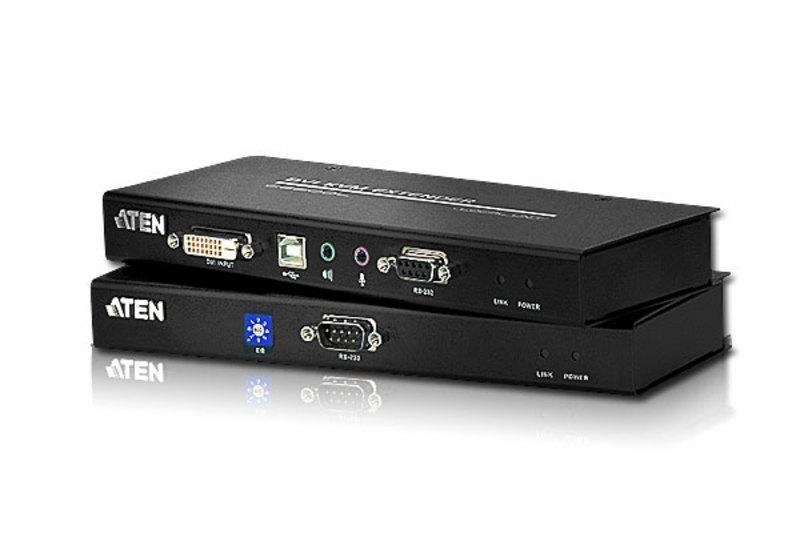

СE600 это KVM удлинитель с интерфейсами DVI и USB. Он обеспечивает доступ к компьютеру c удалённой консоли (USB клавиатура, монитор и мышь), находящуюся на расстоянии до 60м.
Устройство состоит из двух модулей :
Устройство также обеспечивает передачу команд RS232, что позволяет удаленно подключить оборудование с интерфейсом RS232, например, сенсорный экран или считыватель штрих-кода. При необходимоти передачи всех предусмотренных интерфейсов требуется соединение двумя витыми парами. CE600 использует один кабель "витая пара" Cat 5e (DVI Single Link) для передачи изображения с разрешением до 1920 x 1080.
ВНИМАНИЕ!
В инсталляциях рекомендуется:
-
использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
-
выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Артикул (и возможные варианты его написания): CE600-A7-G; CE600-A7; CE600; CE-600; CE600G
Особенности
-
Предоставляет доступ к компьютеру или KVM переключателю с консоли (USB клавиатуры, USB мыши и монитора с DVI интерфейсом), удаленной на расстояние до 60м
-
Использует специальную технологию ATEN для передачи A/V сигналов по одному кабелю "витая пара" Сat 5e
-
Для передачи сигналов HDCP, RS-232 и микрофона используется второй кабель "витая пара" Cat 5e
-
Функция ручного управления усилением сигнала позволяет регулировать силу сигнала в соответствии с расстоянием
-
Порт RS-232 – для подключения терминала или таких устройств, как сенсорные экраны и сканеры штрихкодов (Baud Rate 115200 bps)
-
Передача звука – поддержка стереодинамиков и микрофона
-
Встроенная защита от статического электричества
-
Поддерживает широкоформатные режимы видео
-
Разрешения: 1920 x 1200 @ 60 Гц на 30 м; 1024 x 768 @ 60 Гц на 60 м – превосходное, чёткое изображение на экране при передаче сигналов на большое расстояние
-
Возможность монтажа в телекоммуникационную стойку
-
Обновляемое встроенное программное обеспечение
Комплектация
-
1 x CE600L KVM-удлинитель (локальное устройство)
-
1 x CE600R KVM-удлинитель (удаленное устройство)
-
1 x USB DVI-D Single Link (1,8 м)
-
2 x адаптера питания
-
1 x набор для крепления в монтажную панель
-
1 x руководство пользователя
Схема подключения
Спецификация
Функции
|
Значение
|
CE600L
|
CE600R
|
Разъемы |
Порты консоли |
Клавиатура |
нет |
1 ? USB Тип А, розеточный (белый) |
Видео |
нет |
1 х DVI-D, розеточный (белый) |
Мышь |
нет |
1?USB Тип А, розеточный (белый) |
Колонки |
нет |
1 х Mini Stеreo Jack розеточный (зеленый) |
Микрофон |
нет |
1 х Mini Stеreo Jack розеточный(розовый) |
Порты KVM |
Видео |
1 x DVI-D розеточный (белый) |
нет |
USB порт |
1 x USB Тип B (розеточный) |
нет |
Колонки |
1хMini Sttreo Jack розеточный(зеленый) |
нет |
Микрофон |
1 х Mini Sttreo Jack розеточный (розовый) |
нет |
RS-232 |
1 х DB-9 розеточный (черный) |
1 х DB-9 вилочный (черный) |
Питание |
1хDC Jack |
Модуль к модулю (Sub/Main) |
2 х RJ45 розеточный (черный) |
Переключатели |
EQ Переключатель |
нет |
1 x 8-позиц. перекл. |
Обновление встроенного ПО |
1 x полозк. перекл |
нет |
Индикаторы |
соединения |
1 (зеленый) |
питания |
1 (зеленый) |
Эмуляция |
клавиатура/мышь |
USB |
Видео |
1920 x 1200 @ 60Гц (30 м); 1024 x 768 @ 60Гц (60 м) |
Электрические характеристики |
DC5.3В/2.65 Вт |
DC5.3В, 4.24 Вт |
Среда |
Рабочая температура |
0 ...+50oС |
Температура хранения |
-20 ...+60oС |
Влажность |
0~80% относительная, без конденсата |
Физические характеристики |
Материал корпуса |
Металл |
Вес |
0,48 кг |
Размеры (ДхШхВ) |
20,20 х 8,54 х 2,50 см |
20,20 х 8,70 х 2,70 см |
|
