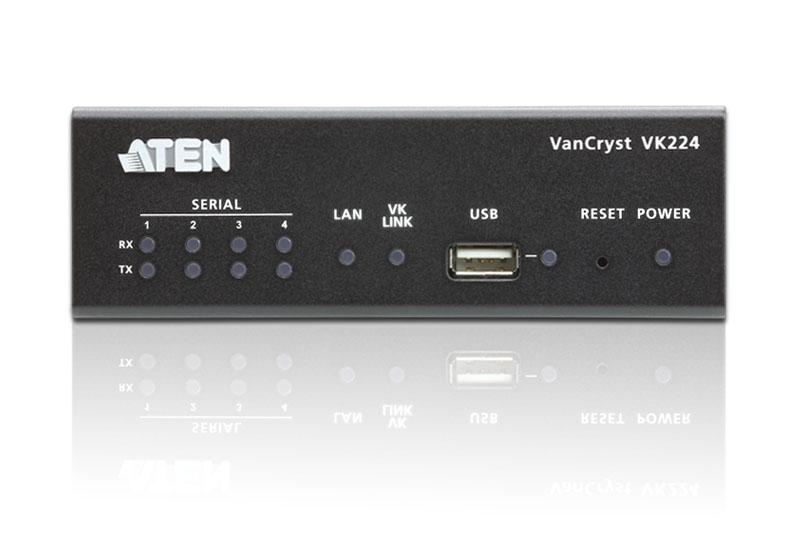

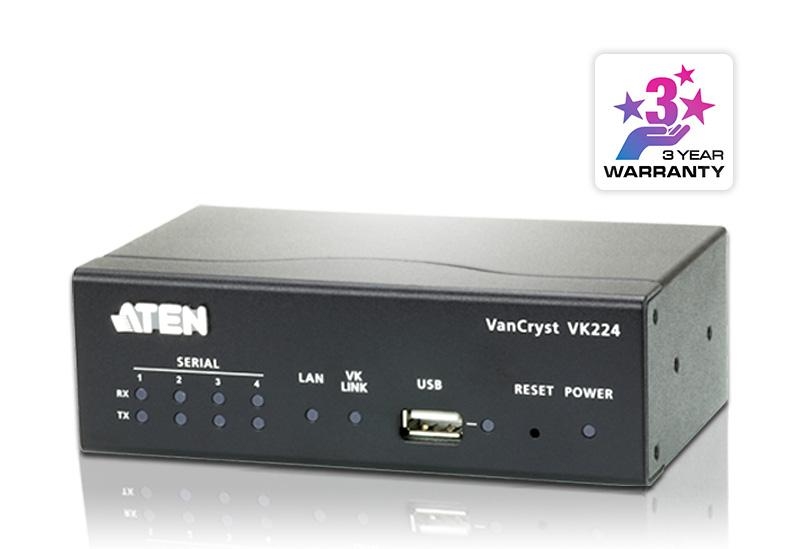

VK224 — 4-х портовый блок расширения последовательных портов VK224 (Serial Expansion Box)

VK224 — 4-х портовый блок расширения последовательных портов VK224 (Serial Expansion Box)
Другие изображения
Артикул: VK224


  Печать
  Задать вопрос

  4-х портовый блок расширения VK224 предназначен для дополнения системы управления четырьмя двунаправленными последовательными портами RS-232/422/485. Это позволяет пользователям дополнительно подключить до 4 устройств в единую систему под управление главным контроллером VK2100 компании ATEN. Обладая возможностью Ethernet-подключения, блок расширения VK224 может быть легко соединен с блоком управления VK2100 из любого места существующей локальной сети.


Артикул (и возможные варианты его написания): VK224; VK224-AT-G


Особенности:

  • Добавляет 4 двунаправленных последовательных порта RS-232/422/485 расширяя возможности системы управления оборудованием компании ATEN
  • К одному блоку управления VK2100 могут быть добавлены до 8 блоков расширения VK224
  • Подключение блока под управление VK2100 осуществляется с помощью Ethernet-соединения
  • Идентификационные переключатели образуют пару из VK224 и контроллера VK2100 для настроек параметров сети
  • Возможно электропитания: с помощью источника постоянного напряжения (DC) или питание через Ethernet-подключение (PoE)
  • Обновление микропрограммы осуществляется по USB или через веб-интерфейс



Комплект поставки

  • 1x 4-ех портовый блок расширения последовательных портов VK224
  • 1x адаптер питания
  • 1x комплект для монтажа в стойку
  • 1x руководство пользователя


 Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:

Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости оборудования с программными центрами управления.


Схема подключения

VK224


Спецификация


Параметр

Значение

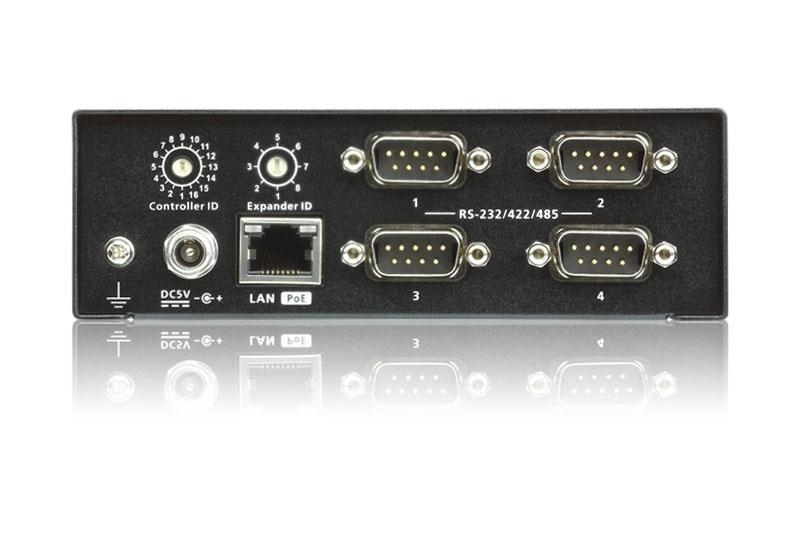

Интерфейс Последовательный • 4 программируемых двунаправленных порта RS-232/422/485 (4 штырьковых разъема DB9, настраиваемых с помощью назначения контактов);
– Скорость передачи данных: от 300 до 115200 (по-умолчанию: 9600);
– Бит данных: 8 (по-умолчанию) или 7;
– Стоп-бит: 1 (по-умолчанию) или 2;
– Четность Нет (по-умолчанию), четная или нечетная;
– Контроль потока: Нет (по-умолчанию) RTS/CTS



• 2 двунаправленных порта RS-232 (2 x 3-полюсных разъема терминального блока);
– Скорость передачи данных от 300 до 115200 (по-умолчанию: 9600);
– Бит данных: 8 (по-умолчанию) или 7;
– Стоп-бит: 1 (по-умолчанию) или 2;
– Четность Нет (по-умолчанию), четная или нечетная
RS-232 RS-422 RS-485
Вывод 2: RX Вывод 1: RX Вывод 3: D+
Вывод 3: TX Вывод 2: RX+ Вывод 4: D-
Вывод 5: GND Вывод 3: TX+
Вывод 7: RTS Вывод 4: TX-
Вывод 8: CTS Вывод 5: GND
Ethernet • 1 x RJ-45 (гнездо), 10/100Base-T
• Поддерживаемые протоколы: ICMP, TCP/IP, DHCP, HTTPS, SSH
• По-умолчанию DHCP включен. Если по истечению 30 секунд IP-адрес не будет получен, то назначаются следующие установки:
IP: 192.168.0.60
Маска подсети: 255.255.255.0
• VK2100 устанавливает соединение с VK6000 (ATEN Configurator) и iPad (приложение ATEN Control System App)
Переключатели ID-контроллера 1 x 16-сегментный переключатель
ID-удлинителя 1 x 8-сегментный переключатель
Кнопка сброса 1 x полу-утопленная кнопка
USB 1 x USB-порт, тип A
Питание Потребляемая мощность 5В, 1.2A
Окружающая среда Рабочая температура 0 – 50°C
Температура хранения электропитания –20 ... 60°C
Влажность 0-80% RH, относительная, без конденсата
Физические характеристики Материал корпуса Металл
Вес 0.45 кг ( 0.99 lb )
Размеры (Д x Ш x В) 13.00 x 7.58 x 4.20 см (5.12 x 2.99 x 1.65 in.)

* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью их владельцев.
