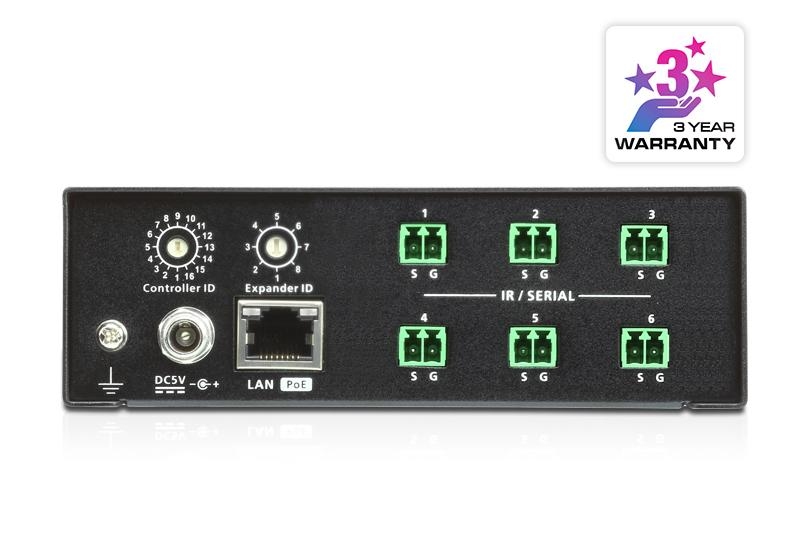

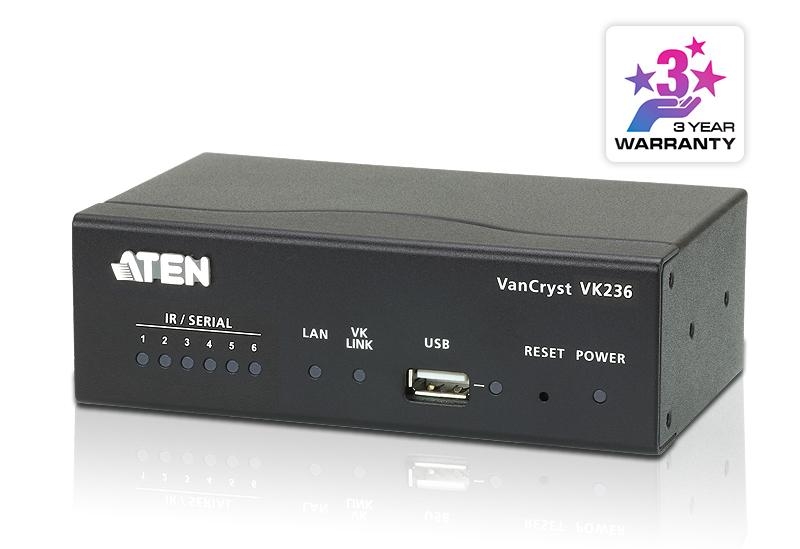

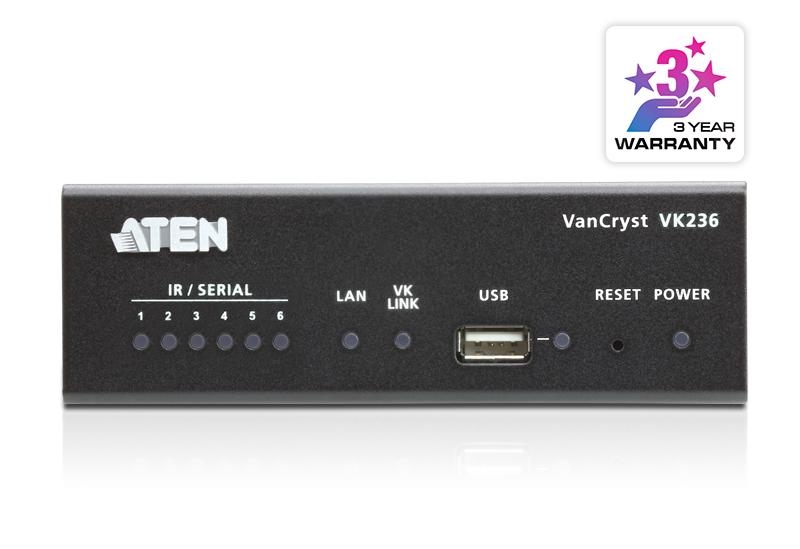

VK236 — Блок расширения с 6-ю инфракрасными/последовательными портами VK236 (Serial Expansion Box)

VK236 — Блок расширения с 6-ю инфракрасными/последовательными портами VK236 (Serial Expansion Box)
Другие изображения
Артикул: VK236


  Печать
  Задать вопрос

  Шестипортовый блок VK236 предназначен для гибкого расширения системы управления оборудованием от компании ATEN, дополняя ее шестью инфракрасными/однонаправленными последовательными портами. Это позволяет пользователям дополнительно подключить до 6 устройств в единую систему под управление главным контроллером VK2100 компании ATEN. Обладая возможностью Ethernet-подключения, блок расширения VK236 может быть легко соединен с блоком управления VK2100 из любого места существующей локальной сети.

Артикул (и возможные варианты его написания): VK236; VK236-AT-G


Особенности

  • Добавляет 6 ИК- /последовательных каналов для расширения системы управления оборудованием от компании ATEN
  • К одному блоку управления VK2100 могут быть добавлены до 8 блоков расширения VK236
  • Подключение блока под управление VK2100 осуществляется с помощью Ethernet-соединения
  • Идентификационные переключатели образуют пару из VK236 и контроллера VK2100 для настроек параметров сети
  • Возможно электропитания: с помощью источника постоянного напряжения (DC) или питание через Ethernet-подключение (PoE)
  • Обновление микропрограммы осуществляется по USB или через веб-интерфейс


Комплект поставки

  • 1x блок расширения VK236
  • 1x адаптер питания
  • 1x комплект для монтажа в стойку
  • 6x терминальных блоков
  • 1x руководство пользователя


 Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:

Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости оборудования с программными центрами управления.

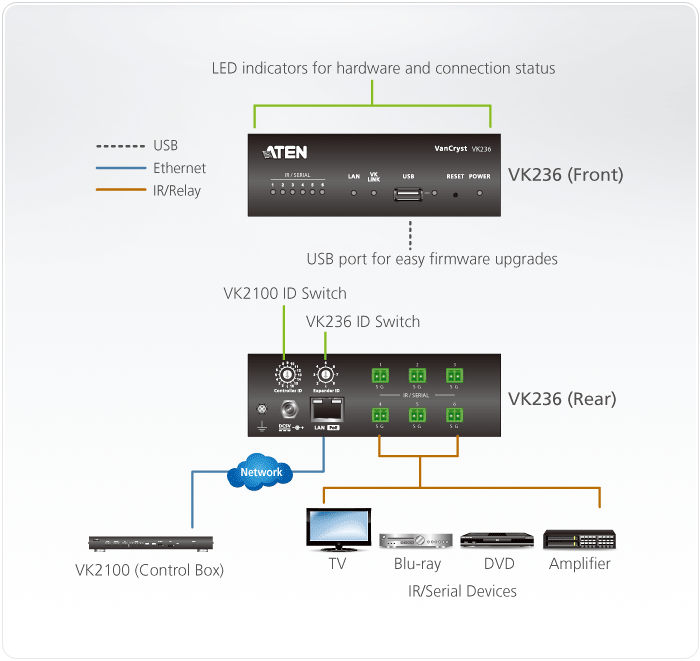

Схема подключения

VK236


Спецификация

Параметр

Значение
Интерфейс Последовательный 6 x программируемых ИК- /однонаправленных портов RS-232
6 x 2-полюсных клеммных колодок
ИК: TTL-уровни (0-5 В)
– Несущая частота: 10 КГц~455 КГц;
Последовательные: однонаправленные RS-232 ( + - 5 В)
– Скорость (бит/с): 300-115200 (по умолчанию: 9600);
– Бит данных: 8 (по умолчанию) или 7;
– Стоповый бит: 1 (по умолчанию) или 2;
– Четность: Нет (по умолчанию), Четный или Нечетный
Ethernet • 1 x RJ-45 (гнездо), 10/100Base-T
• Поддерживаемые протоколы: ICMP, TCP/IP, DHCP, HTTPS, SSH
• По-умолчанию DHCP включен. Если по истечению 30 секунд IP-адрес не будет получен, то назначаются следующие установки:
IP: 192.168.0.60
Маска подсети: 255.255.255.0
Переключатели ID-контроллера 1 x 16-сегментный переключатель
ID-удлинителя 1 x 8-сегментный переключатель
Кнопка сброса 1 x полу-утопленная кнопка
USB 1 x USB-порт, тип A
Питание Потребляемая мощность 5VDC, 8 Вт (от адаптера); 48V, 10.5 Вт (PoE, совместимость с PoE 802.3 AF/AT)
Окружающая среда Рабочая температура 0 – 50°C
Температура хранения электропитания –20 ... 60°C
Влажность 0-80% RH, относительная, без конденсата
Физические характеристики Материал корпуса Металл
Вес 0.45 кг
Размеры (Д x Ш x В) 13.00 x 7.58 x 4.20 см (5.12 x 2.99 x 1.65 in.)

* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью их владельцев.
