VE1812R — Приемник (Receiver) HDMI-сигнала с поддержкой HDBaseT и POH


  Приемник (Receiver) HDMI-сигнала по HDBaseT-Lite VE1812R при соединении с передатчиком VE1812Е позволяет осуществлять передачу сигнала от источника с помощью одного кабеля витой пары Cat 5e/6/6a на расстояние до 100 м. Устройства  VE1812T  и  VE1812R  составляют удлинитель VE1812.     При использовании режима Long Reach, HDMI-удлинитель VE1812 может передавать HDMI-сигнал на расстояние до 150 метров при разрешении 1080p.

  VE1812 поддерживает сквозную передачу сигналов RS-232 и ИК-сигналов, позволяя вам управлять устройством-источником HDMI-сигнала c приемного устройства (VE1812R), а также получать доступ к HDMI-устройству отображения с передающего устройства (VE1812T). ИК-сигналы также могут быть переданы в обоих направлениях.

  VE1812 оснащен функцией «Power over HDBaseT» (POH, питание по HDBaseT-подключению), которая осуществляет подачу электропитания по кабелю Cat 5e/6/6a от передающего устройства к приемному, что избавляет от использования дополнительного адаптера питания. VE1812 поддерживает функции HDMI (3D, Deep Color, 4kx2k) и является HDCP-совместимым. При передаче HDMI-сигнала/4K-сигнала с использованием кабелем Cat 6a максимальное расстояние может достигать 100 метров.

ВНИМАНИЕ!

В инсталляциях рекомендуется:

  • использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
  • выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.

Особенности

  • Подключение с использованием HDBaseT  позволяет увеличить расстояние между HDMI-устройствами с помощью одного кабеля витая пара Cat 5e/6/6a
  • Поддержка режима HDBaseT Long Reach  – максимальная дистанция 150 метров при 1080p
  • Поддержка расстояния передачи HDMI-сигналов 4k x 2k до 100 м при использоавании кабеля Cat 6a
  • Поддержка функции HDBaseT Anti-jamming – предотвращает интерференцию сигнала во время передачи высококачественного видео при использовании технологии HDBaseT
  • Функция POH (Power over HDBaseT, питание по HDBaseT) – поддерживает передачу электропитания на большие расстояния от передающего устройства (Transmitter) к принимающему (Receiver) по одному кабелю Cat 5e/6/6a
  • Двунаправленный RS-232 интерфейс - позволяет подключать терминалы или устройства с последовательным интерфейсом, такие как сенсорные экраны и сканеры штрих-кодов
  • Поддержка двунаправленного ИК-канала - двусторонняя передача ИК-протокола одним ИК-портом
  • Возможность монтажа в стойку
    Подробнее:http://new.aten.ru/index.php?p=shop&action=showproduct&id=323&cid=65&pname=ve1812t-peredatchik-transmitter-hdmi-signala-po-hdbaset-lite-s-podderzhkoi-poh




Комплектация

  • 1x VE1812R  удлинитель HDMI с поддержкой HDBaseT и POH (принимающее устройство)
  • 1x адаптер питания
  • 1x клеммный разъем RS-232
  • 1x руководство пользователя

Подробнее:http://new.aten.ru/index.php?p=shop&action=showproduct&id=323&cid=65&pname=ve1812t-peredatchik-transmitter-hdmi-signala-po-hdbaset-lite-s-podderzhkoi-poh

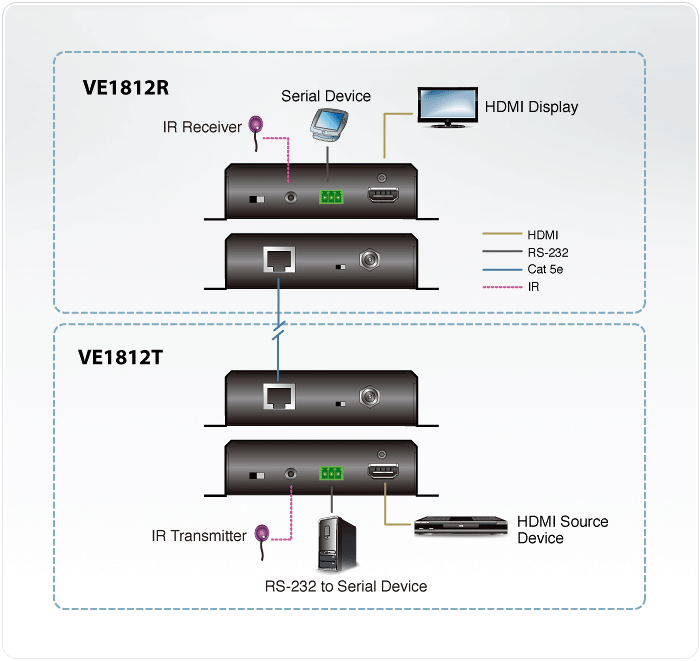

Схема подключения


Спецификация

Видеовыход
Интерфейсы 1 x гнездо HDMI тип А (черного цвета)
Импеданс 100 Ώ
Видео
Макс. скорость передачи данных 10.2 Гбит/с (3.4 Гбит/с на каждую полосу)
Макс. частота пикселизации 340 МГц
Соответствие HDMI (3D, Deep Color, 4K)
Совместимость с HDCP
Consumer Electronics Control (CEC)
Макс. разрешение/ Расстояние до 4K при 70 м (Cat 5e/6) / 100 м (Cat 6a); 1080p при 100 м (Cat 5e/6/6a)
*Поддержка 4K:
4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0);
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Аудио
Выход 1 x гнездо HDMI тип А (черного цвета)
Управление
RS-232 Разъем: 1 x 3-полюсная клеммная колодка
Скорость (бит/с): 19200, Биты данных: 8,
Стоповые биты: 1, без контроля четности и потока
ИК 1 x миниатюрное стерео гнездо (черного цвета)
Переключатели
Включение поддержки режима Long Reach 1 x переключатель - ON/OFF (Вкл/Выкл)
Обновление микропрограммы 1 x переключатель - ON/OFF (Вкл/Выкл)
Разъемы
Питание 1 x разъем для подключения питания постоянного тока, с фиксацией (черного цвета)
Энергопотребление 5В постоянного тока, 6.4 Вт
Температура и влажность
Рабочая температура 0 - 40°C
Температура хранения -20 - 60°C
Влажность 0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 0.45 kg ( 0.99 lb )
Размеры (Д х Ш х В) с кронштейнами 14.04 x 12.30 x 3.00 cm
(5.53 x 4.84 x 1.18 in.)
Размеры (Д х Ш х В) без кронштейнов 13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)
Примечание Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
