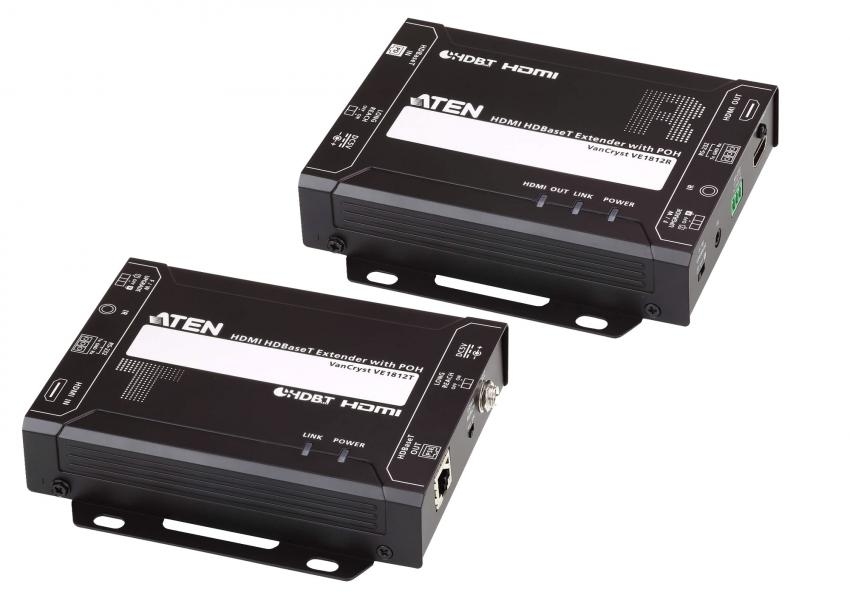

VE1812 — Удлинитель HDMI с поддержкой HDBaseT и POH (4K@100м / 1080p@150м)

VE1812 —  Удлинитель HDMI с поддержкой HDBaseT и POH (4K@100м / 1080p@150м)

  HDMI-удлинитель VE1812 с поддержкой HDBaseT и POH является  решением, позволяющим по одному кабелю Cat 5e/ 6/6a подключить оборудование на удалении до 100 метров. При использовании режима Long Reach, HDMI-удлинитель VE1812 может передавать HDMI-сигнал на расстояние до 150 метров при разрешении 1080p.

  VE1812 поддерживает сквозную передачу сигналов RS-232 и ИК-сигналов, позволяя вам управлять устройством-источником HDMI-сигнала c приемного устройства (VE1812R), а также получать доступ к HDMI-устройству отображения с передающего устройства (VE1812T). ИК-сигналы также могут быть переданы в обоих направлениях.

  VE1812 оснащен функцией «Power over HDBaseT» (POH, питание по HDBaseT-подключению), которая осуществляет подачу электропитания по кабелю Cat 5e/6/6a от передающего устройства к приемному, что избавляет от использования дополнительного адаптера питания. VE1812 поддерживает функции HDMI (3D, Deep Color, 4kx2k) и является HDCP-совместимым. При передаче HDMI-сигнала/4K-сигнала с использованием кабелем Cat 6a максимальное расстояние может достигать 100 метров. HDMI-удлинитель VE1812 идеально подходит для учебных аудиторий с цифровым оборудованием, помещений для видеоконференций, игр или любых иных применений, требующих превосходного качества изображения.


Особенности

  • Подключение с использованием HDBaseT – расширяет расстояние соединения между HDMI-устройствами расположенными на большом удалении друг от друга с помощью одного кабеля Cat 5e/6/6a
  • Поддержка режима HDBaseT Long Reach  – максимальная дистанция 150 метров при 1080p
  • Поддержка расстояния передачи HDMI-сигналов 4k x 2k до 100 м при использоавании кабеля Cat 6a
  • Поддержка функции HDBaseT Anti-jamming – предотвращает интерференцию сигнала во время передачи высококачественного видео при использовании технологии HDBaseT
  • Функция POH (Power over HDBaseT, питание по HDBaseT) – поддерживает передачу электропитания на большие расстояния от передающего устройства (Transmitter) к принимающему (Receiver) по одному кабелю Cat 5e/6/6a
  • Двунаправленный RS-232 интерфейс - позволяет подключать терминалы или устройства с последовательным интерфейсом, такие как сенсорные экраны и сканеры штрих-кодов
  • Поддержка двунаправленного ИК-канала - двусторонняя передача ИК-протокола одним ИК-портом
  • Возможность монтажа в стойку

Комплект поставки

  • 1x VE1812T удлинитель HDMI с поддержкой HDBaseT и POH (передающее устройство)
  • 1x VE1812R удлинитель HDMI с поддержкой HDBaseT и POH (принимающее устройство)
  • 1x адаптер питания
  • 1x ИК-передатчик
  • 1x ИК-приемник
  • 2x клеммных разъема RS-232
  • 1x руководство пользователя

Схема подключения






Спецификация

Параметр VE1812R VE1812T
Видеовход
Интерфейсы Нет 1 x гнездо HDMI тип А (черного цвета)
Импеданс Нет 100 Ώ
Макс. расстояние Нет 1.8 м
Видеовыход
Интерфейсы 1 x гнездо HDMI тип А (черного цвета) Нет
Импеданс 100 Ώ Нет
Видео
Макс. скорость передачи данных 10.2 Гбит/с (3.4 Гбит/с на каждую полосу) 10.2 Гбит/с (3.4 Гбит/с на каждую полосу)
Макс. частота пикселизации 340 MГц 340 MГц
Соответствие HDMI (3D, Deep Color, 4K)
Совместимость с HDCP
Consumer Electronics Control (CEC)
HDMI (3D, Deep Color, 4K)
Совместимость с HDCP
Consumer Electronics Control (CEC)
Макс. разрешение/ Расстояние до 4K при 70 м (Cat 5e/6) / 100 м (Cat 6a); 1080p при 100 м (Cat 5e/6/6a)
*Поддержка 4K:
4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0);
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
до 4K при 70 м (Cat 5e/6) / 100 м (Cat 6a); 1080p при 100 м (Cat 5e/6/6a)
*Поддержка 4K:
4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0);
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Аудио
Вход Нет 1 x гнездо HDMI тип А (черного цвета)
Выход 1 x гнездо HDMI тип А (черного цвета) Нет
Управление

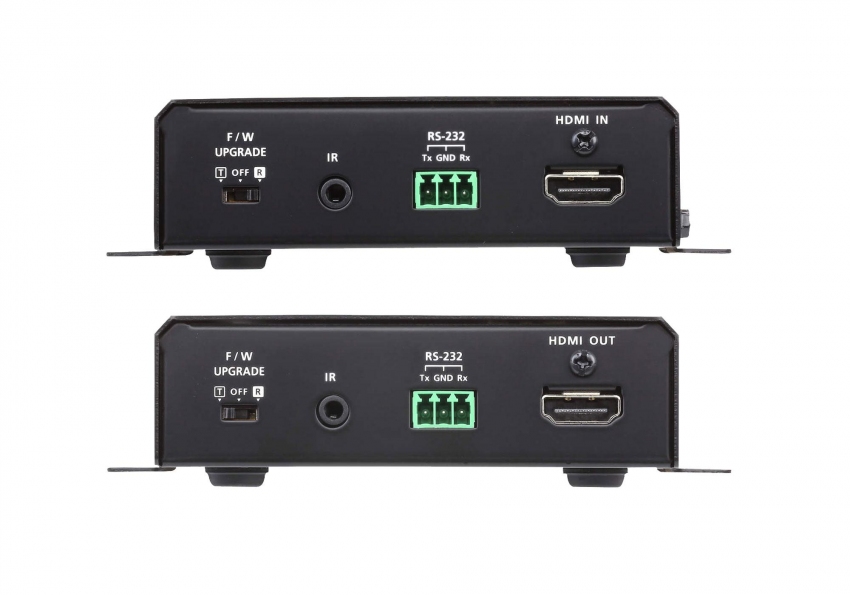

RS-232 Разъем: 1 x 3-полюсная клеммная колодка
Скорость (бит/с): 19200, Биты данных: 8,
Стоповые биты: 1, без контроля четности и потока
Разъем: 1 x 3-полюсная клеммная колодка
Скорость (бит/с): 19200, Биты данных: 8,
Стоповые биты: 1, без контроля четности и потока
ИК 1 x миниатюрное стерео гнездо (черного цвета) 1 x миниатюрное стерео гнездо (черного цвета)
Переключатели

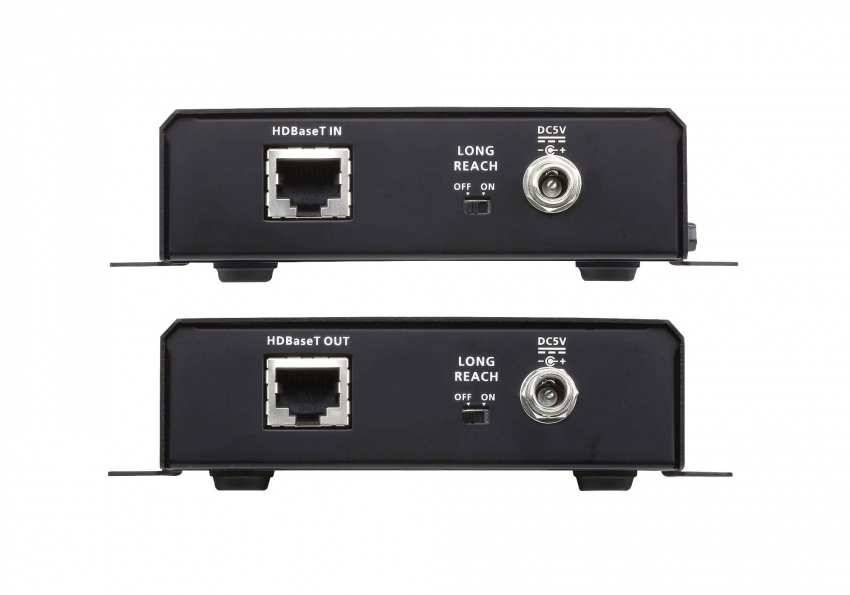

Включение поддержки режима Long Reach 1 x переключатель - ON/OFF (Вкл/Выкл) 1 x переключатель - ON/OFF (Вкл/Выкл)
Обновление микропрограммы 1 x переключатель - ON/OFF (Вкл/Выкл) 1 x переключатель - ON/OFF (Вкл/Выкл)
Разъемы
Питание 1 x разъем для подключения питания постоянного тока, с фиксацией (черного цвета) 1 x разъем для подключения питания постоянного тока, с фиксацией (черного цвета)
Энергопотребление 5В постоянного тока, 6.4 Вт 5В постоянного тока, 4.3 Вт
Температура и влажность
Рабочая температура 0 - 40°C 0 - 40°C
Температура хранения -20 - 60°C -20 - 60°C
Влажность 0 - 80% рт. ст. без образования конденсата 0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический Металлический
Масса 0.45 kg ( 0.99 lb ) 0.47 kg ( 1.04 lb )
Размеры (Д х Ш х В) с кронштейнами 14.04 x 12.30 x 3.00 cm
(5.53 x 4.84 x 1.18 in.)
14.04 x 12.30 x 3.00 cm
(5.53 x 4.84 x 1.18 in.)
Размеры (Д х Ш х В) без кронштейнов 13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)
13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)
Примечание Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью производителя.
