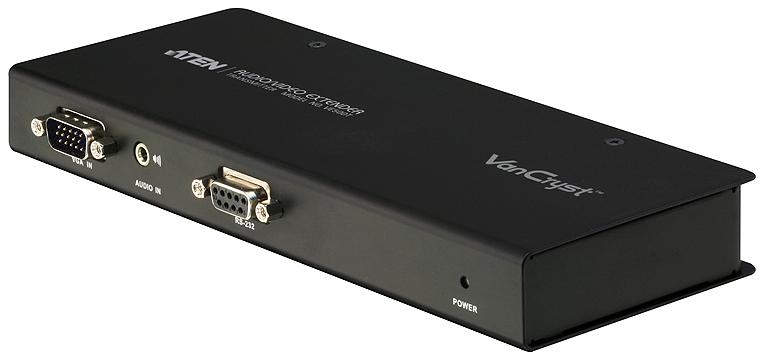

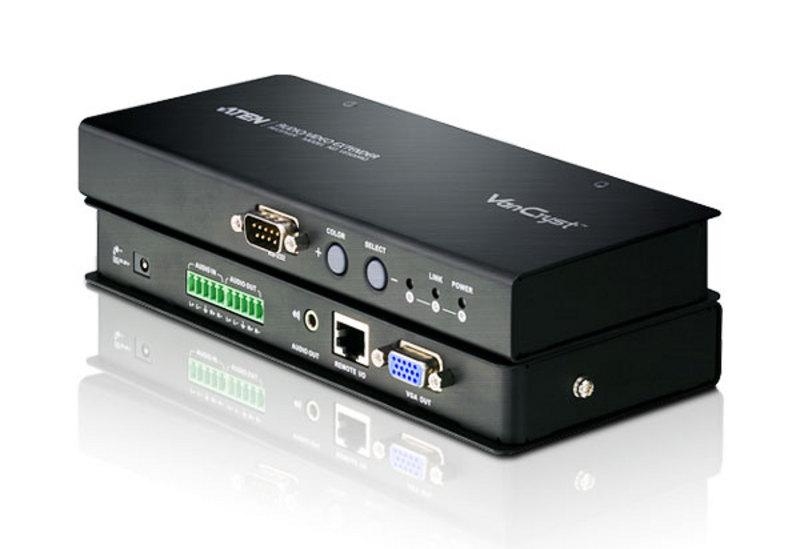

Аудио/видео удлинитель VE500 состоит из двух устройств: передатчика (transmitter) VE500T и приемника VE500R (или VE500RQ). Удлинитель предназначен для передачи аудио/видео/RS-232 сигналов от источников к устройствам отображения. Может применяться в системах с аудио/видео матричным переключателем ATEN VM0808T, хотя может быть использован и самостоятельно при схеме подключения точка-точка.

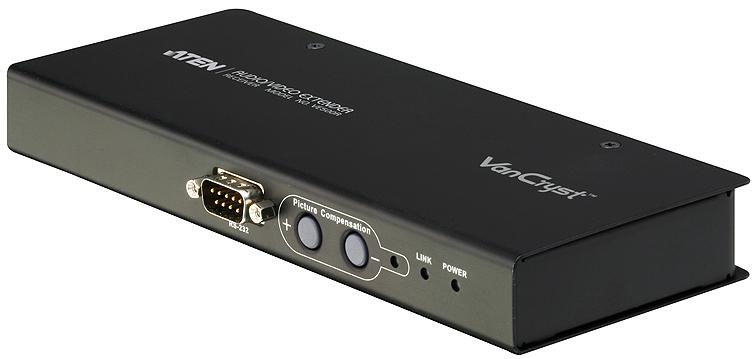

Благодаря эксклюзивной технологии ATEN по исправлению искажений «Deskew» , VE500 позволяет обеспечить подключение аудио/видео источников к устройствам отображения на расстоянии до 150 метров для устройств с разрешением 1600х1200 (модель VE500R), или до 300 метров с разрешением 1280x1024 (модель VE500RQ) . Модули устройства (передатчики и приемники) соединяются кабелем «витая пара» Cat 5e.
Вследствие того, что VE500 обеспечивает доступ к источникам аудио/видео/RS-232 на больших расстояниях, он может использоваться, например, когда оборудование надо разместить в закрытом помещении с ограниченным доступом, в то время как дисплей расположен в помещении общего доступа.

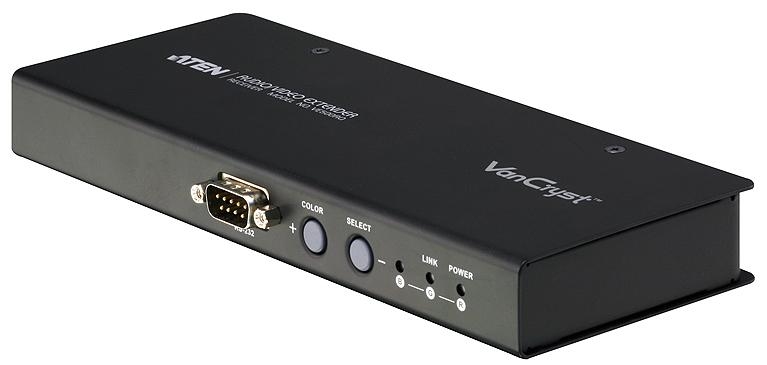

Для передачи видео оптимального качества на большие расстояния, модель VE500RQ поддерживает ручную синхронизацию сигналов RGB с помощью селектора задержки RGB. Это устройство, также, обладает функцией исправления ошибок фазы сигнала цветности и синхронизации, происходящих при передаче данных на большие расстояния, и позволяет сохранять настройки.
ВНИМАНИЕ!
В инсталляциях рекомендуется:
-
использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
-
выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Aртикул (и возможные варианты его написания): VE500-AT-G; VE500-AT; VE500; VE500G; VE-500
Особенности
-
Передача аудио/видео/RS-232 сигналов на большое расстояние – до 300 м
-
Для подключения передатчика и приемника используется кабель «витая пара» Cat 5e
-
Функция исправления перекосов (VE500RQ) – автоматическая синхронизация временной задержки сигналов RGB для компенсации расстояния
-
Поддержка видеоразрешений:
• VE500R: 1920x1200 при 60 Гц (30 м); 1600x1200 при 60 Гц (150 м)
• VE500RQ: 1920x1200 при 60 Гц (150 м); 1280x1024 при 60 Гц (300 м)
-
Высокое качество звука – сбалансированный звук обеспечивает безупречную передачу сигнала на больших расстояниях
-
Автоматическое и ручное управление усилением сигнала – регулировка силы сигнала для компенсации расстояния
-
Поддержка одного локального и одного удаленного дисплеев
-
Поддерживает канал RS-232
-
Поддержка широкоформатных режимов видео
-
Возможность монтажа в системную стойку
Комплектация
Пакет 1: VE500T
-
1x VE500T
-
1х адаптер питания
-
1х комплект для монтажа в стойку
-
2x клеммных колодки
-
1x провод заземления
-
1x руководство пользователя
Пакет 2: VE500R
-
1x VE500R
-
1 х адаптер питания
-
1 х комплект для монтажа в стойку
-
1 x клеммная колодка
-
1 x провод заземления
-
1 x руководство пользователя
Пакет 3: VE500RQ
-
1x VE500RQ
-
1х адаптер питания
-
1х комплект для монтажа в стойку
-
1x клеммная колодка
-
1x провод заземления
-
1x руководство пользователя

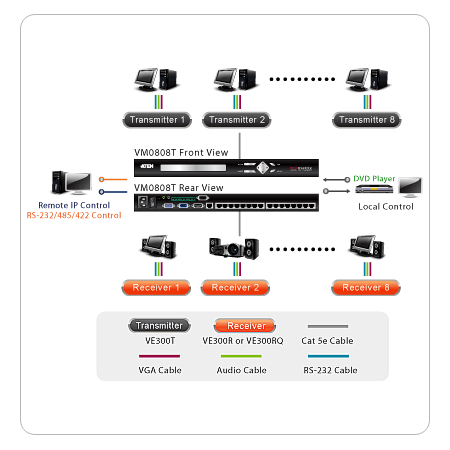

Схема подключения
Спецификация
Функции
|
VE500
|
Разъемы |
видео вход |
1 x HDB-15 штырьковые (синие) |
видео выход |
1 x HDB-15 розеточный (синий) |
Звуковой вход |
Стерео |
1 x стерео, мини-гнездо, розеточный (зеленый) |
Balanced |
1 x разъем с невыпадающим винтом, 5-полюсной (зеленый) |
Звуковой выход |
Стерео |
1 x стерео, мини-гнездо, розеточный (зеленый) |
Balanced |
1 x разъем с невыпадающим винтом, 5-полюсной (зеленый) |
RS 232 |
1 x DB-9 розеточный (черный) |
Устройство к устройству |
1 x RJ-45 розеточный |
Питание |
1 x пост. ток, розеточный(черный) |
Индикаторы |
Питание |
1 x пост. ток,(зеленый) |
Потребляемая мощность |
DC 5.3В / 2.98 Вт |
Среда |
Рабочая температура |
0 ...+50oС |
Температура хранения |
-20 ...+60oС |
Влажность |
0~80% относительная, без конденсата |
Физические характеристики |
Материал корпуса |
Металл |
Вес |
0,48 кг |
Размеры (ДхШхВ) |
20,00 х 8,00 х 2,50 см |
|
Функции
|
VE500R
|
VE500RQ
|
Разъемы |
видео вход |
1 x HDB-15 штырьковые (синие) |
видео выход |
1 x HDB-15 розеточный (синий) |
Звуковой выход |
Стерео |
1 x стерео, мини-гнездо, розеточный (зеленый) |
Balanced |
1 x разъем с невыпадающим винтом, 5-полюсной (зеленый) |
RS 232 |
1 x DB-9 штырьковый (черный) |
Устройство к устройству |
1 x RJ-45 розеточный |
Питание |
1 x пост. ток, гнездо (черный) |
Переключатели |
Компенсация/вверх |
1 х кнопка |
N/A |
Компенсация/вниз |
1 х кнопка |
N/A |
Цвет/вверх |
N/A |
1 х кнопка |
Выбрать/вниз |
N/A |
1 х кнопка |
Индикаторы |
Питание |
1 (зеленый) |
N/A |
Соединение |
1 (оранжевый) |
N/A |
Компенсация |
1 (синий) |
N/A |
В |
N/A |
1 (синий) |
G / канал |
N/A |
1 (зеленый/оранжевый) |
R / питание |
N/A |
1 (красный/зеленый) |
Видео |
1920x1200 при 60 Гц (30 м); 1600x1200при 60 Гц (150 м) 1920x1200 при 60 Гц (150 м) |
1920x1200 при 1920x1200 при 60Гц (150 м); 1280x1024 при 60 Гц (300 м) |
Потребляемая мощность |
пост. ток 5.3В / 4.04 Вт |
пост. ток 5.3В / 5.63 Вт |
Среда |
Рабочая температура |
0 ...+50oС |
Температура хранения |
-20 ...+60oС |
Влажность |
0~80% относительная, без конденсата |
Физические характеристики |
Материал корпуса |
Металл |
Вес |
0,48 кг |
Размеры (ДхШхВ) |
20,00 х 8,00 х 2,50 см |
|
