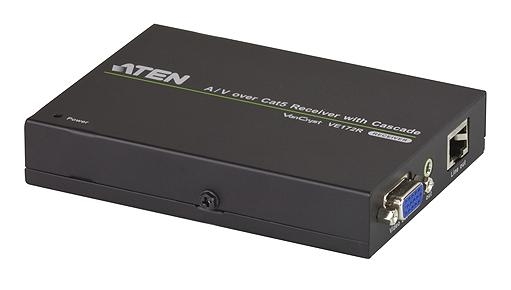

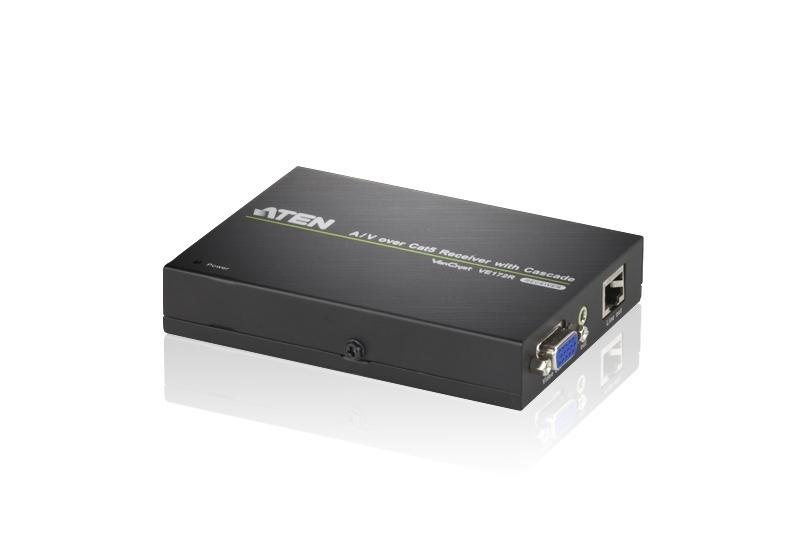

Аудио /видео повторитель VE172R предназначен для увеличения количества точек трансляции видео VGA и Аудио сигналов в мультимедийных системах распределения – MDS Standard Plus Solution (VS1204T/VS1208T, VE170T/VE170R/VE170RQ) производства ATEN.

Устройства могут каскадироваться до 10 уровней. Каждое из устройств в каскаде позволяет увеличить дальность на 150 метров. Каскадирование устройств выполняется по кабелю типа «витая пара» кат 5.

Решение может эффективно применяться на предприятиях, где необходимо организовать трансляцию одного сигнала на большом количестве мониторов. Например, для демонстрации рекламы над кассами в торговых центрах.

Совместимые передающие устройства:
VE170T A/V Cat 5 передатчик
VS1204T A/V Cat 5 передатчик
VS1208T A/V Cat 5 передатчик

Совместимые принимающие устройства:
VE172R A/V Cat 5 повторитель
VE170R A/V Cat 5 приемник
VE170RQ A/V Cat 5 приемник с функцией Deskew

В инсталляциях рекомендуется:

• использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
• выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.

Артикул (и возможные варианты его написания): VE172R-AT-G; VE172R-AT; VE172; VE172RG



Особенности

• Для соединения повторителей используется кабель витая пара Cat 5e
• Каскадирование до 10 уровней
• Расстояние передачи – до 150 м
• Видео высокого качества – 1920x1200 @ 60Гц (30 м);1600x1200 @ 60Гц (100 м); 1280x1024@ 60Гц (150 м)
• Поддержка звука (моно)

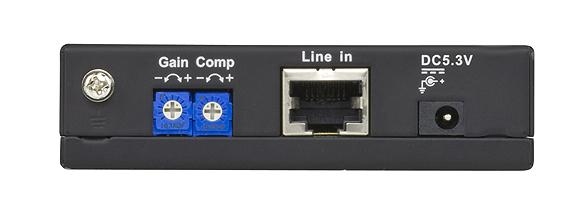

• Регулируемое усиление/компенсация сигнала – ручная регулировка мощности сигнала для компенсации расстояния
• Встроенная защита от статического электричества
• Предусмотрена возможность установки в стойку
• Крепление соответствует стандарту VESA FDMI

Комплектация

• 1xVE172R A/V Cat 5 повторитель
• 1x Адаптер питания
• 1x Монтажный комплект
• 1x Руководство пользователя

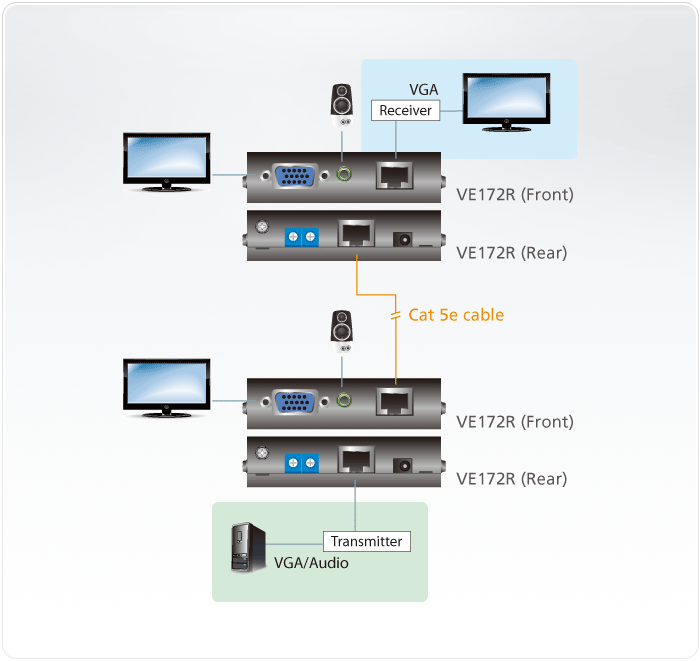

Схема подключения

Спецификация
