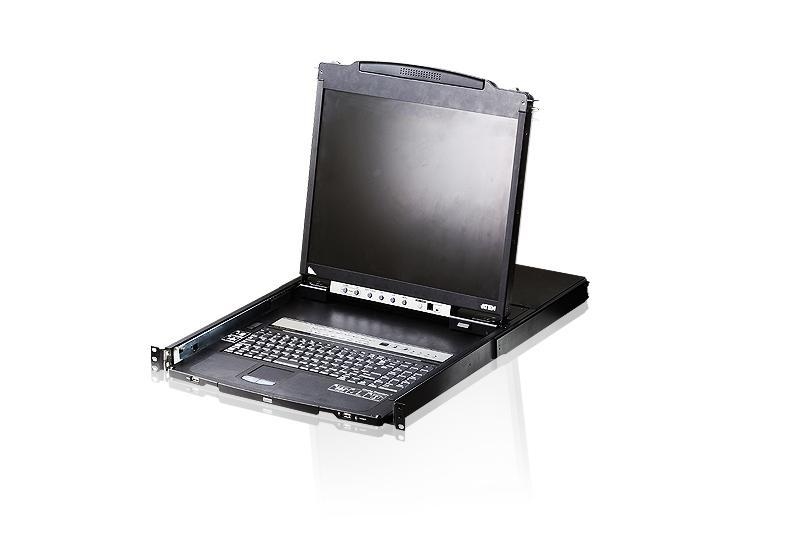

KVM-переключатель Dual Rail CL5816 Slideaway™ с ЖК-дисплеем – устройство управления, обеспечивающее доступ к нескольким компьютерам с двух PS/2 или USB KVM-консолей. На задней панели расположен дополнительный порт консоли, позволяющий подключить к KVM-переключателю дополнительную внешнюю консоль.
Модули 19-дюймового ЖК-дисплея и клавиатуры/тачпада модели CL5816 выдвигаются независимо друг от друга. Для максимально эффективного использования пространства вашего центра обработки данных неиспользуемый модуль клавиатуры/тачпада можно полностью задвинуть, а тонкий ЖК-монитор оставить открытым в стойке, что обеспечивает удобное отслеживание работы компьютеров. Расположенные на модуле клавиатуры, кнопки выбора портов и рабочих станций позволяют быстро и легко выбирать доступ к отдельным компьютерам. Даже если модуль клавиатуры задвинут, вы можете переключать консоль управления при помощи расположенных на модуле монитора кнопок последоательного переключения вверх/вниз.
Модель CL5816 поддерживает компьютеры с интерфейсами клавиатуры и мыши PS/2 или USB, а также периферийные устройства USB. При помощи одного RVM переключателя CL5816 можно управлять 16 компьютерами. Используя шлейфовое подключение, можно добавить 31 дополнительный совместимый KVM-переключатель, что позволяет управлять 512 компьютерами с помощью одной клавиатуры, монитора и мыши.
Артикул (и возможные варианты его написания): CL5816N-ATA-RG; CL5816N-AT-RG; CL5816N-AT; CL5816N; CL-5816NR; CL5816NRG;
Особенности
-
Интегрированная KVM-консоль с 19-дюймовым ЖК-дисплеем в корпусе Dual Rail
-
Технология, позволяющая сэкономить место – до двух консолей (одна шина) управляют 16 компьютерами
-
Гирляндное подключение до 31 дополнительного устройства* – управление 512 компьютерами с двух консолей (одна шина).
-
Двойной интерфейс – поддерживает компьютеры и консоли с клавиатурой и мышью PS/2 или USB
-
Поддерживает периферийные устройства USB на подключенных к локальной станции компьютерах
-
Модуль ЖК-дисплея вращается на 95 градусов, что позволяет выбрать удобный угол просмотра
Примечание: *Конструктивно у всех устройств серии CLхххх и KLxxxx блок с монитором можно открыть на угол до 120 градусов, но так как при установке в стойку верхний блок упирается в монтажные профили фактические углы открытия монитора меньше. Для информации, углы открытия монитора отражены в таблице.
Модель |
LCD Panel -
Угол открытия |
LCD Panel -
Угол открытия
при установке в стойку |
CL1000M |
118°~120° |
112° |
CL1000N |
118°~120° |
110° |
CL1008 |
118°~120° |
112° |
CL1016 |
118°~120° |
112° |
CL1308N |
118°~120° |
110° |
CL1316N |
118°~120° |
110° |
CL3000N |
118°~120° |
112° |
CL6700MW |
118°~120° |
112° |
CL6708MW |
118°~120° |
112° |
CL5708 |
118°~120° |
112° |
CL5716 |
118°~120° |
112° |
CL5708I |
118°~120° |
112° |
CL5716I |
118°~120° |
112° |
CL3700 |
118°~120° |
114° |
CL3100 |
118°~120° |
114° |
CL3800 |
118°~120° |
98.5° |
CL5800 |
118°~120° |
93°~95° |
CL5808 |
118°~120° |
93°~95° |
CL5816 |
118°~120° |
93°~95° |
KL1508A |
118°~120° |
93°~95° |
KL1516A |
118°~120° |
93°~95° |
KL1108V |
118°~120° |
93°~95° |
KL1116V |
118°~120° |
93°~95° |
KL1508AI |
118°~120° |
93°~95° |
KL1516AI |
118°~120° |
93°~95° |
-
Блокирование консоли – позволяет надежно фиксировать консоль, когда она не используется
-
Поддержка различных платформ – Windows, Linux, Mac и Sun
-
Поддерживает мультимедийные клавиатуры USB на ПК, Mac и Sun
-
Автоопределение интерфейса PS/2 и USB
-
Эмуляция клавиатуры и мыши (PS/2 и USB) для удобного переключения и одновременной загрузки нескольких компьютеров когда фокус консоли находится в другом месте
-
Дополнительный порт консоли – управление компьютерами KVM-коммутатора с ЖК-дисплеем при помощи внешней консоли (монитор, клавиатура и мышь USB)
*Совместимые KVM-коммутаторы:ACS1208A, ACS1216A, CS1708A, CS1716A
-
Поддержка внешней мыши USB
-
Высочайшее качество видео – разрешение до 1280 x 1024, 75 Гц
-
Не требуется программное обеспечение - выбор компьютера осуществляется при помощи кнопок на передней панели, горячих клавиш и экранного меню (ЭМ)
-
Автоопределение положения станции в гирляндной цепи; не требуется ручная установка DIP-переключателей; положение станции отображается индикаторами на передней панели
-
При изменении последовательности станций автоматически меняются имена портов
-
Двухуровневая защита паролем – просмотр и управление компьютерами осуществляются только авторизованными пользователями
-
Кнопка питания ЖК-дисплея позволяет экономить электроэнергию и продлить срок службы дисплея
-
Поддержка учетных записей для одного администратора и четырех пользователей с отдельными профилями
-
Режим автосканирования позволяет постоянно отслеживать выбранные пользователем компьютеры
-
Поддержка широковещания – команды с клавиатуры могут пересылаться на все доступные компьютеры
-
Горячее подключение – добавляйте и отключайте компьютеры без выключения переключателя
-
Включение/выключение сигнализатора горячей клавишей и через экранное меню
-
Одновременное обновление прошивки на всех соединенных в каскад KVM-переключателях через кабель шлейфогого подключения
-
Локальная LED подсветка, обеспечивающая освещение клавиатуры
Для облегчения монтажа в 19-дюймовую стойку рекомендуется применение набора специальных направляющих (поставляются отдельно).
Комплект для монтажа в стойку
|
Глубина (см)
|
2X-010G (длинный/отдельно)
|
70 - 105
|
Короткий (стандартный)
|
52 - 85
|
 |
Удобный комплект для монтажа в стойку
|
Глубина (см)
|
2X-012G (длинный/отдельно)
|
68 - 105
|
2X-011G (короткий/отдельно)
|
57 - 70
|
Комплект поставки
-
1x KVM-коммутатор CL5816 со стандартным комплектом для монтажа в стойку
-
2x KVM-кабеля
-
1x кабель для консоли 5-в-1
-
1х кабель для обновления прошивки
-
1х шнур питания
-
1x провод заземления
-
1х инструкция по эксплуатации
Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:
Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости LCD KVM переключателей с KVM устройствами ATEN.
Схема подключения
Спецификация
Параметры
|
Значение
|
Количество подсоединяемых ПК
|
Напрямую
|
16
|
Макс.
|
512 (при шлейфовом подключении)
|
Выбор порта
|
Экранное меню, горячие клавиши, кнопки
|
Разъемы
|
Дополнительный порт консоли
|
1 x SPHD-18, штырьковый (желтый)
|
Дополнительный порт мыши
|
1 x USB, тип А, розеточный (белый)
|
Порты KVM
|
16 x SPHD-17/18, розеточные (желтые)
|
Порт гирляндного подключения
|
1 x DB-25, штырьковый (черный)
|
Обновление прошивки
|
1 x RJ-11, розеточный (черный)
|
Питание
|
1 x 3-штырьковый гнездо переменного тока
|
Порт USB
|
1 x USB, тип А, розеточный
|
Переключатели
|
Сброс
|
1 x полуутопленная кнопка
|
Питание
|
1 х кулисный
|
Обновление прошивки
|
1 х ползунковый
|
Настройка ЖК-дисплея
|
4 х кнопки
|
Вкл./выкл. ЖК-дисплея
|
1 х кнопка ЖК-дисплея (оранжевая)
|
Выбор порта
|
2 x кнопки (ЖК-дисплей);
16 x кнопок (клавиатура)
|
Выбор станции
|
2 х кнопки
|
Индикаторы
|
Онлайн
|
16 (оранжевые)
|
Выбор
|
16 (зеленые)
|
Номер станции
|
2 x 7-сегментные ЖК-дисплеи (оранжевые)
|
Питание
|
1 (темно-зеленый)
|
Фиксация числового регистра
|
1 (зеленый)
|
Фиксация регистра заглавных букв
|
1 (зеленый)
|
Фиксация режима прокрутки
|
1 (зеленый)
|
Эмуляция
|
Клавиатуры / мыши
|
PS/2, USB
|
Видео
|
1280 x 1024, 75 Гц; DDC2B
|
Интервал сканирования (экранное меню)
|
1 - 255 сек.
|
Параметры электропитания
|
100–240 В переменного тока, 50/60 Гц, 1 А
|
Потребляемая мощность
|
120 В, 30,1 Вт; 230 В, 30,7 Вт
|
Внешние условия
|
Рабочая температура
|
0 – 50°C
|
Температура хранения
|
-20 – +60°C
|
Влажность
|
0 - 80% относительная, без конденсата
|
Физические
характеристики
|
Материал корпуса
|
Металл + пластмасса
|
Вес
|
15,02 кг
|
Размеры
(Г x Ш x В)
|
68,04 x 48,00 x 4,40 см
|
|
* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
