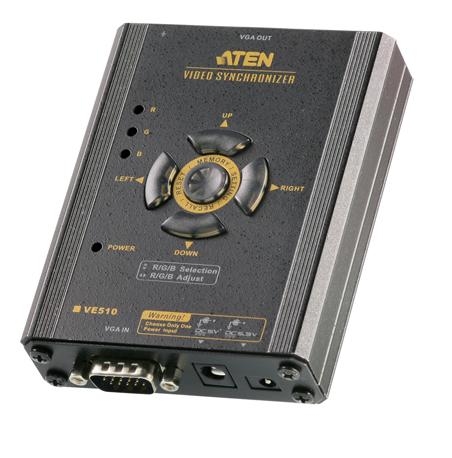

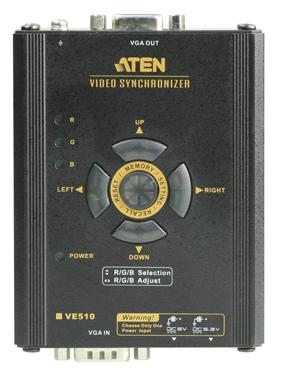

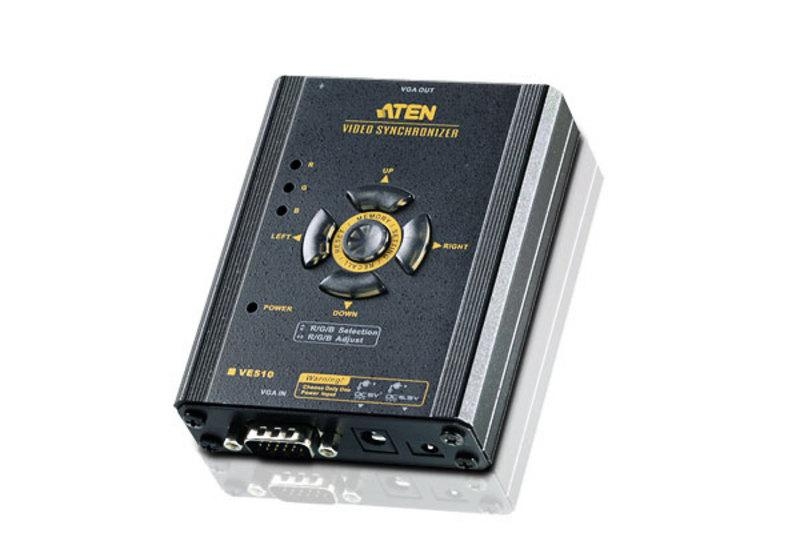

Видео синхронизатор VE510 создан для компенсации задержек видео сигнала при передаче на большие расстояния. Функция синхронизации линейки VE510 исправляет ошибки фазы сигнала цветности и синхронизации, происходящие при передаче данных на большие расстояния. Кроме того, имеется возможность ручной настройки сигнала R/G/B, сохранения настроек и последующей их загрузки с помощью кнопки вызова памяти.
Особенности:
-
Подключение видео устройств с интерфейсом VGA , повышение качества видеоизображения при передачи на большие расстояния
-
Компенсация задержки для синхронизация сигнала
-
Настройка задержки RGB – ручная синхронизация сигналов RGB с помощью кнопок
-
Кнопка записи в память – позволяет сохранять и загружать пользовательские настройки
-
Светодиодный индикатор позволяет отслеживать состояние
-
Простота установки
-
Горячее подключение
-
Компактный размер – установка на направляющих или стене
-
Совместимость с удлинителями KVM ATEN, видео удлинителями и KVM-переключателями
Примечание: Цветокалибровка: 640x480 800x600 1024x768 1280x1024
Комплектация
-
1x VGA видео синхронизатор VE510
-
1x кабель VGA 1x кабель передачи питания
-
1x комплект для монтажа
-
1x руководство пользователя

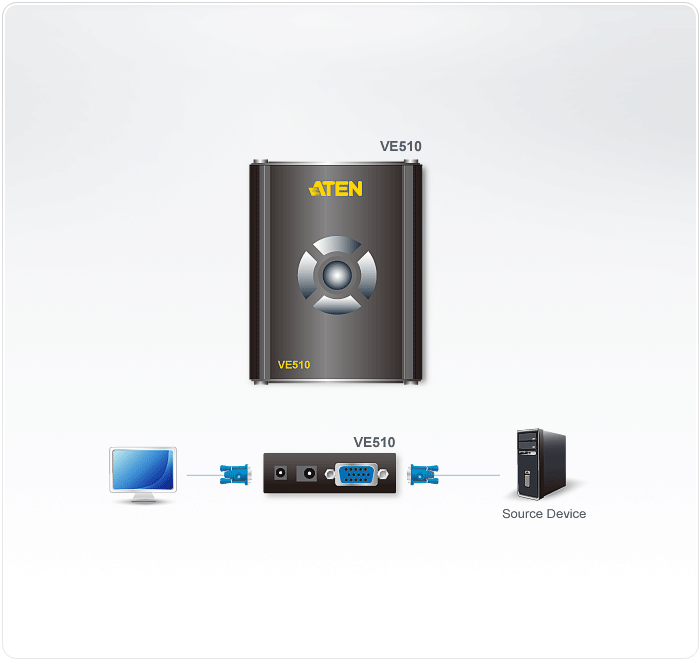

Схема подключения
Спецификация

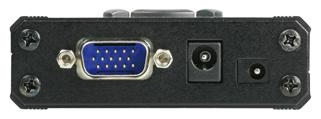

Видеовход |
Интерфейсы |
Разъем HDB-15 (синего цвета) - 1 шт. |
Импеданс |
75 Ώ |
Макс. расстояние |
1,8 м |

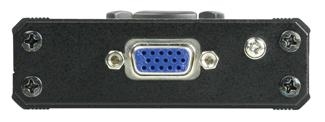

Видеовыход |
Интерфейсы |
Гнездо HDB-15 (синего цвета) - 1 шт. |
Импеданс |
75 Ώ |
Макс. расстояние |
30 м |
Видео |
Макс. пропускная способность |
300 MГц |
Питание |
Разъемы |
Разъем для подключения питания постоянного тока (черного цвета) - 1 шт. |
Потребление |
5 В постоянного тока, 1,48 Вт |
Температура и влажность |
Рабочая температура |
0-50°C |
Температура хранения |
-20 - 60°C |
Влажность |
0 - 80% рт. ст. без образования конденсата |
Физические свойства |
Корпус |
Металлический |
Масса |
0.21 kg ( 0.46 lb ) |
Размеры (Д х Ш х В) |
11.02 x 7.93 x 2.54 cm
(4.34 x 3.12 x 1 in.) |
Картонная упаковка |
5 шт. |
Примечание |
Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ). |
