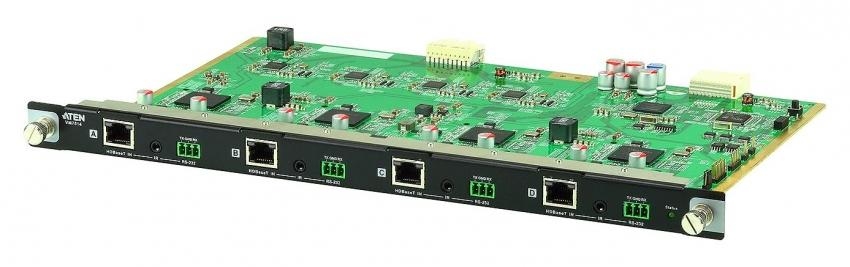

VM7514-AT — 4-х портовая плата входа A/V сигналов HDMI, использующая технологию HDBaseT

VM7514-AT — 4-х портовая плата входа A/V сигналов HDMI, использующая технологию HDBaseT

VM7514 является 4-портовой платой входа A/V сигналов с передачей HDMI по технологии HDBaseT. Используется как плата ввода видеосигналов HDMI от источников через передатчики (transmitters) и предназначена для установки в шасси матричного переключателя VM1600. В шасси может устанавливаться до 4-х плат, что обеспечивает 16 независимых входов HDMI видеосигналов, коммутируемых с любыми источниками HDMI сигналов.


VM7514 поддерживает коммутацию сигналов управления RS232 и IR.




ВНИМАНИЕ!

В инсталляциях рекомендуется:

  • использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
  • выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.




Артикул (и возможные варианты его написания): VM7514-AT; VM7514


Особенности:

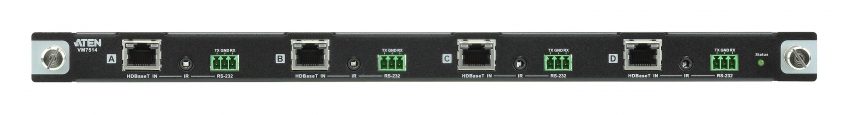

  • Плата интерфейсная с 4 портами входов сигналов HDMI с интерфейсом RJ45 для установки в шасси матричного переключателя VM1600;
  • Благодаря применения технологии HDBaseT источник может быть подключен на расстоянии до 100 метров по одному кабелю Cat 5e/6
  • Поддерживает двунаправленный канал порт RS-232;
  • Поддерживается передача ИК сигнала;
  • Совместима с HDCP 1.4;
  • Возможность замены без отключения питания для легкой интеграции плат ввода / вывода с VM1600

Передатчики, совместимые с VM7514

Передатчик

Макс. расстояние от
передатчика до платы

VE801T

60 m

VE802T

60 m

VE812T

100 m

VS1814T/VS1818T

100 m







Комплект поставки

  • 1 x VM7514 4-портовая плата входа HDMI с интерфейсом RJ45
  • 1 x Руководство пользователя

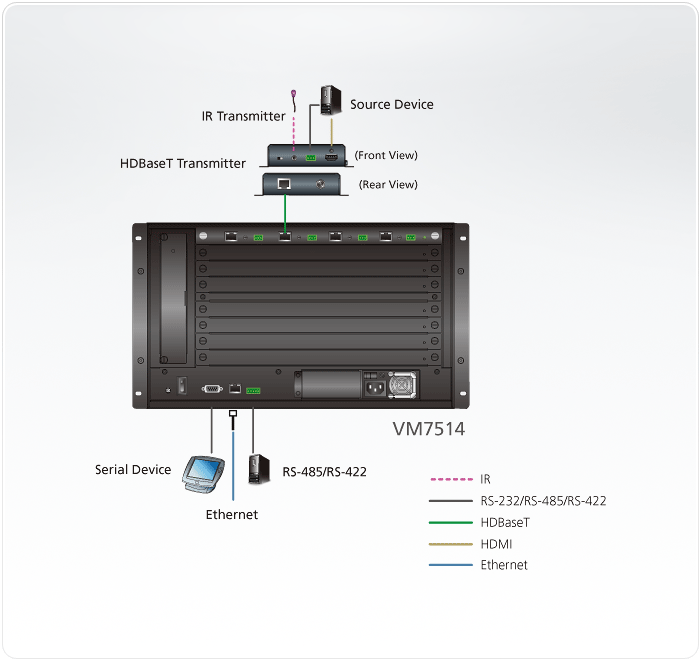

Схема подключения



Спецификация


Параметр

Значение

Видеовход Интерфейс 4 x RJ-45 гнездо
Импеданс 100 Ом
Видео Макс. скорость передачи данных 10,2 гбит/с (3,4 Гбит/с на каждую полосу)
Макс. частота пикселизации 340 MГц
Соответствие HDВaseT
Совместимость с HDCP 1.4
Consumer Electronics Control (CEC)
Макс. разрешение До 4K @60Гц
Макс. расстояние 100 M
Управление RS-232 4 x трехконтактный винтовой разъем
IR 4 x Mini Stereo Jack,гнездо (черный).
Потребляемая мощность 24,5 Вт
Условия эксплуатации и хранения Рабочая температура 0 ~ +40
Температура хранения -20 ~ +60
Влажность 0 - 80%, без конденсата
Материал корпуса Металл
Вес 0.64 кг
Размеры (Д х Ш х В) 35,20 x 23,70 x 2,25 см

* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их владельцев
