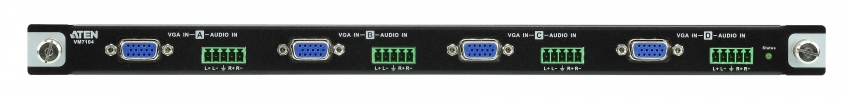

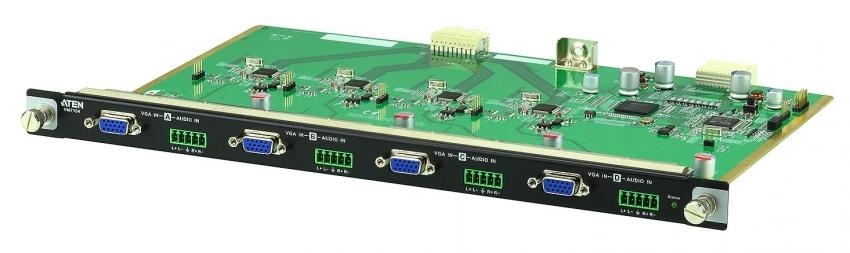

VM7104 является 4-портовой платой входа видеосигналов с интерфейсом VGA и аудиосигналов. Предназначена для установки в шасси матричного переключателя VM1600. В шасси может устанавливаться до 4-х плат, что обеспечивает 16 независимых входов VGA видеосигналов.VM7104 поддерживает RGBHV / RGBS/ Y CbCr/ YPbPr входные сигналы и стереозвук.
Артикул (и возможные варианты его написания): VM7104-AT; VM7104
Особенности:
-
Плата интерфейсная с 4 портами видеовходов сигналов DVI для установки в шасси матричного переключателя VM1600
-
Поддерживаются разрешения до 1920 x 1200 @ 60Hz;
-
Возможность замены плат ввода / вывода без отключения питания;
Комплект поставки
-
1 x VM7104 4-портовая плата ввода с интерфейсом VGA
-
1 x Руководство пользователя

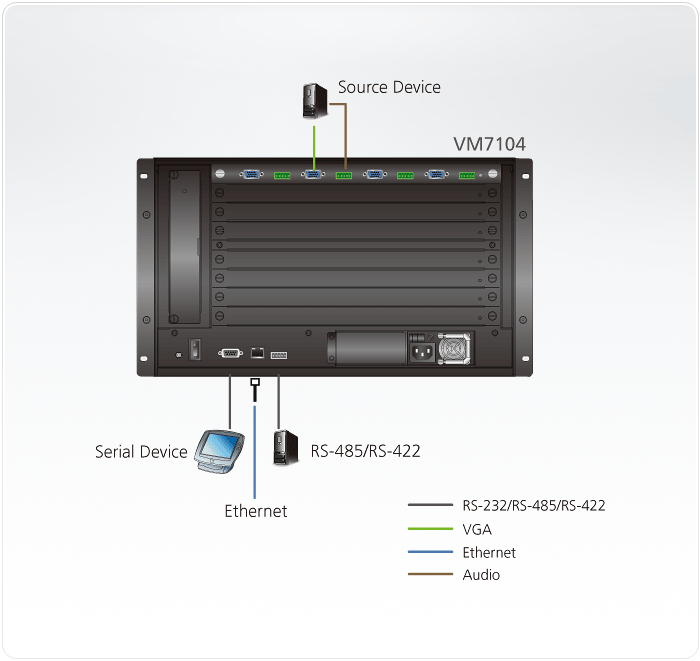

Схема подключения
Спецификация
Параметр
|
Значение
|
Видеовход |
Интерфейс |
4 x HDB-15 Female (голубого цвета) - 4 шт. |
Импеданс |
75 Ом |
Полоса пропускания |
300 МГц |
Макс. расстояние |
1,8 м |
Макс. разрешение |
1920 x 1200 |
Аудиовход |
Интерфейс |
Разъем с невыпадающими винтами 5-полюсный - 4 шт.
*Тип аудиосигнала: стерео, сбалансированный/ несбалансированный. |
Потребляемая мощность |
7,1 Вт |
Условия эксплуатации и хранения |
Рабочая температура |
0 ~ +40 |
Температура хранения |
-20 ~ +60 |
Влажность |
0 - 80%, без конденсата |
Материал корпуса |
Металл |
Вес |
0.56 кг |
Размеры (Д х Ш х В) |
35,20 x 23,80 x 2,28 см |
|
* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их владельцев
