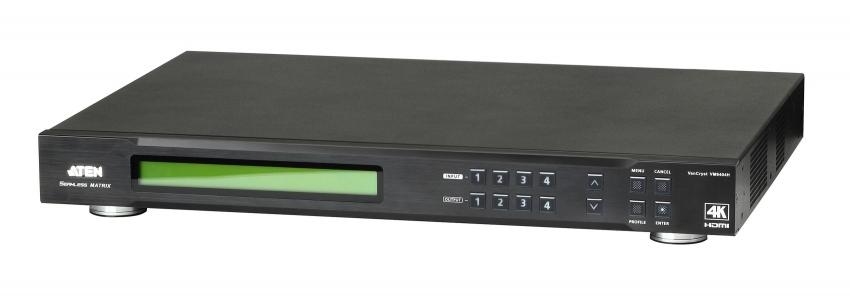

VM6404H-AT-G — матричный HDMI переключатель 4x4 4K с функциями масштабирования изображений и формирования видеостен.(Matrix HDMI video switch)

VM6404H-AT-G — матричный HDMI переключатель 4x4 4K с функциями масштабирования изображений и формирования видеостен.(Matrix HDMI video switch)
Артикул: VM6404H-AT-G



Матричный HDMI переключатель компании ATEN VM6404H позволяет одновременно подключить четыре HDMI-источника к четырем различным устройствам отображения HDMI сигнала (мониторам, дисплеям или проекторам). Устройство поддерживает два самых современных стандарта 4K видео разрешений: 3840 x 2160 и 4096 x 2160. VM6404H позволяет выполнять мощную обработку видео высокой четкости, выдавая изображение в разрешении 4K на четыре дисплея. Устройство поддерживает независимое подключение любого порта выхода к любому порту входа.

Специально разработанная технология «бесшовного» переключения использует матричную архитектуру FPGA, которая обеспечивает непрерывность потоков видео, управление ими в реальном времени и стабильную передачу сигналов.

Встроенная функция масштабирования изображений («scaler») позволит преобразовать исходные разрешения видеосигналов, в разрешения оптимальные для устройств отображения, сохраняя при этом наилучшее качество изображения на каждом из подключенных дисплеев.

Помимо базовых возможностей матричного коммутатора, ATEN VM5404H имеет функционал для создания видеостен, позволяющим с помощью простого графического интерфейса пользователя с доступом по сети создать до 8 настраиваемых профилей конфигурации, которые могут содержать различные макеты видеостен.


Артикул (и возможные варианты его написания): VM6404H-AT-G; VM6404H-AT; VM6404H; VM-6404H; VM6404HG

Особенности

  • Коммутирует каждый из 4-х подключенных HDMI источников с любым из 4-х HDMI устройств отображения.
  • Конфигурирование с помощью ЖК-экрана на передней панели / кнопок и ИК-пульта дистанционного управления
  • Управление осуществляется с помощью двунаправленного последовательного контроллера RS-232 / Ethernet / программы Telnet / кнопок на передней панели / ИК-пульта дистанционного управления и Web-интерфейса
  • Встроенная функция масштабирования (скейлер) преобразует входные разрешения в наиболее подходящие для дисплеев, подсоединенных к каждому порту вывода, поддерживая масштабирование 4K , как в большую, так и в меньшую сторону
  • Поддержка технологии Seamless Switch™ с лежащей в основе схемой ATEN FPGA, которая обеспечивает непрерывность потоков видео, управление ими в реальном времени и стабильную передачу сигналов.
  • Поддержка функции создания видео-стены – позволяет пользователю с помощью простого графического интерфейса и возможностью доступа по сети создать до 8 настраиваемых профилей различных макетов видеостен
  • EDID Expert – функция выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования лучшего разрешения на каждом из подключенных дисплеев
  • Возможность обновления микропрограммы
  • Возможность монтажа в стойку (высота 1U )

Примечание: При использовании технологии Seamless Switch недоступны функции 3D, Deep Color и чересстрочные (interlace) разрешения (такие как 1080i). Для использования указанных режимов необходимо отключить технологию Seamless Switching.




Комплект поставки

  • 1 x HDMI матричный выключатель VM6404H
  • 1 х шнур питания
  • 1 x ИК-пульт управления
  • 1 х ИК-приемник
  • 1 x комплект для монтажа
  • 1 х инструкция по эксплуатации


Схема подключения



Спецификация

Параметры

Значение

Видеовход Интерфейс 4 x HDMI, Тип A гнездо (черный)
Импеданс 100 Ом
Максимальное расстояние 1,8 м
Видеовыход Интерфейс 4 x HDMI, Тип A гнездо (черный)
Импеданс 100 Ом
Максимальное расстояние 15 м
Видео Макс. скорость передачи данных 10.2 Гбит/с (3.40 Гбит/с на каждую полосу)
Макс. частота пикселизации 340 MHz
Соответствие HDMI (3D, Deep Color, 4K);
совместимость с HDCP 2.2;
Consumer Electronics Control (CEC)
Макс. разрешение до 3840 x 2160 @30 Hz (4:4:4),
3840 x 2160 @60 Hz (4:2:0),
4096 x 2160 @ 30Hz (4:4:4),
4096 x 2160 @ 60 Hz (4::2:0)
Макс. расстояние До 15 м
Управление RS-232 Разъем: 1 x DB-9 гнездо (черный);
Скорость передачи данных: 19200, Бит данных: 8, Стоп-бит: 1,
Четность: Нет,
Контроль потока: Нет
ИК 1 x Mini Stereo гнездо (черное)
Ethernet Разъем: 1 x RJ-45, гнездо
Установки EDID Режим EDID: Default / Port 1 / Remix / Customized (Поддерживается мастер установки EDID)
Электропитание Разъем: 1 x 3-контактное гнездо переменного тока;
I/P Rating:100-240 VAC;50-60Hz;1.0A
Потребляемая мощность: 120VAC,47.6W; 230VAC, 47.5W
Среда Рабочая температура 0 ~ 50° С
Температура хранения -20 ~ 60° С
Влажность 0 ~ 80% относительная,без конденсации
Физические характеристики Материал корпуса Металл
Вес 5.02 кг
Размеры (Д x Ш x В) 43.24 x 35.23 x 4.40 см




  • Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
  • Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
