Матричный HDMI коммутатор ATEN VM5808H позволяет одновременно подключить восемь HDMI-источников к восьми различным устройствам отображения HDMI сигнала (мониторам, дисплеям или проекторам). Данное устройство поддерживает независимое подключение любого порта выхода к любому порту входа.
Специально разработанная технология «бесшовного» переключения использует матричную архитектуру FPGA, которая обеспечивает непрерывность потоков видео, управление ими в реальном времени и стабильную передачу сигнала.
Встроенная функция масштабирования изображений («scaler») позволит преобразовать исходные разрешения видеосигналов, в разрешения оптимальные для устройств отображения, сохраняя при этом максимальное качество сигналов.
Помимо базовых возможностей матричного коммутатора, ATEN VM5808H обладает существенными дополнительными возможностями, такими как формирование и управление видеостенами, что существенно расширяет сферу его применения.
Управление HDMI коммутатором ATEN VM5808H осуществляется кнопками на устройстве, через встроенный web-интерфейс, командами RS232 и при помощи ИК-пульта дистанционного управления. Устройство может встраиваться в системы управления с контроллерами верхнего уровня для централизованного управления по RS232.
Артикул (и возможные варианты его написания): VM5808H-AT-G; VM5808H-AT; VM5808H; VM-5808H; VM5808HG
Особенности
-
Коммутирует 8 HDMI источников с с любым из 8 HDMI устройствами отображения.
-
Встроенная функция масштабирования для согласования видеоразрешений источников сигналов и устройств отображения.
-
Встроенная функция формирования и управления видеостенами, позволяет создать до 16 профилей соединения, которые могут содержать различные макеты видеостен, используя веб-интерфейс
-
Поддерживает передачу видеосигналов на расстояние до 15 м (24 AWG).
-
Поддерживает разрешения HDTV 480p, 720p, 1080i и 1080p (1920 x 1080)
-
Поддерживает Dolby True HD и DTS HD Master audio
-
Простое переключение HDMI сигналов между несколькими источниками и дисплеями:
-
кнопками на устройстве;
-
через веб-интерфейс;
-
посредствам команд RS-232;
-
посредством ИК-пульта ДУ.
-
Поддерживает технологию «Seamless Switch» (бесшовное переключение) – обеспечивает непрерывность видеопотока при переключении*.
-
Поддерживает технологию EDID Expert – выбирает оптимальные настройки EDID для наилучшего качества видео;
-
Поддерживает Consumer Electronics Control (CEC);
-
Совместим со стандартом HDMI (3D, Deep color);
-
Поддерживает технологию HDCP;
-
Поддерживает функцию Power On Detection – если на входном порту пропадает видеосигнал, то VM5808H автоматически переключается на следующий порт с включенным источником;
-
Возможность обновления прошивки;
-
Предусмотрена, возможна установки в стойку;
-
Металлический корпус.
* Примечание: При использовании «бесшовной» технологии переключения недоступны 3D, Deep Color и чересстрочный режим (например, 1080i). Для использования указанных режимов необходимо отключить бесшовную технологию.
Комплект поставки
-
1 x aудио/видео матричный выключатель VM5808H
-
1 х шнур питания
-
1 x ИК-пульт управления
-
1 х ИК-приемник
-
1 x комплект для монтажа
-
1 х инструкция по эксплуатации

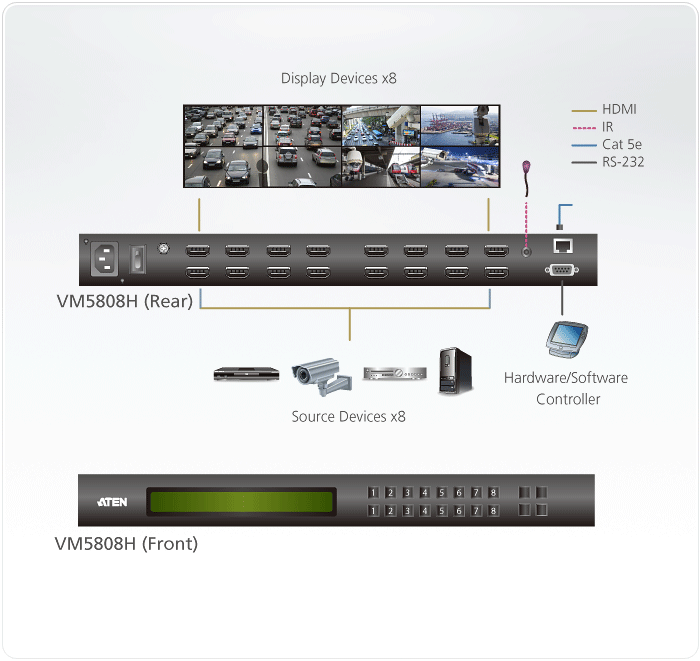

Схема подключения
Спецификация
Параметры
|
Значение
|

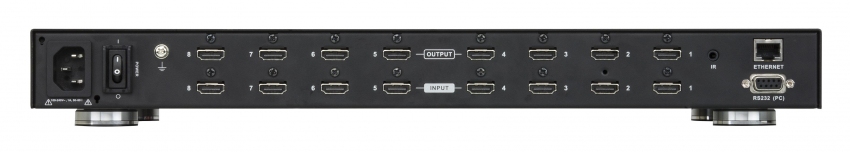

Разъемы |
Видео вход |
8 x HDMI, Тип A (female) |
Видео выход |
8 x HDMI, Тип A (female) |
Локальная сеть |
1 x RJ45, (female) |
ИК порт |
1 x стерео, мини-гнездо, (female) |
Питание |
1 x С14, розеточный |

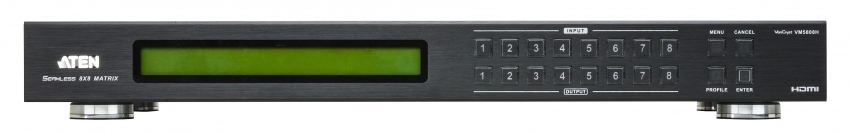

Кнопки переключателя |
Вход / Выход |
8 x 8 кнопок |
Отмена |
1 x кнопка |
Меню |
1 x кнопка |
Профиль |
1 x кнопка |
Ввод |
1 x кнопка |
Питание |
1 x тумблер |
Электропитание |
100-240 В, 50 Гц, 1 А |
Потребляемая мощность |
230В / 62 Вт |
Индикация |
ЖК экран |
1 х ЖК модуль |
Среда |
Рабочая температура |
0 ~ 50° С |
Температура хранения |
-20 ~ 60° С |
Влажность |
0 ~ 80% относительная,без конденсации |
Физические характеристики |
Материал корпуса |
Металл |
Вес |
4.03 кг |
Размеры (Д x Ш x В) |
43.20 x 27.10 x 4.40 см |
|
-
