KL1516AiM-AXA-RG — 16-и портовый Dual Rail ЖК IP KVM-переключатель (IP KVM switch) с подключением по кабелю Cat5

Артикул: KL1516AiM-AXA-RG

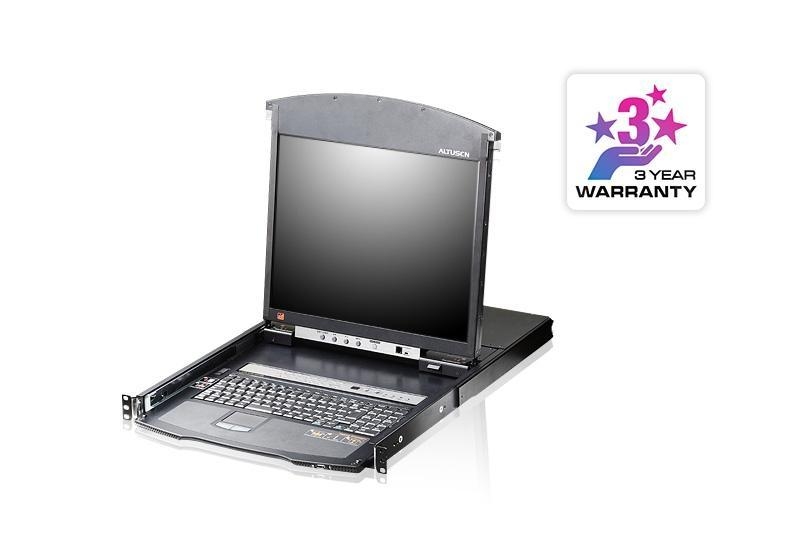

KVM-переключатель (KVM switch)Dual Rail с ЖК-дисплеем KL1516Ai – это устройство управления, обеспечивающее безопасный доступ к 16 компьютерам с одной консоли KVM (клавиатура, видео и мышь). Устройства состоят из KVM переключателя интегрированного с 17-ти дюймовым LCD монитором, клавиатурой и тачпадом.



Корпус высотой 1U имеет двухрельсовую систему, позволяющую независимо выдвигать монитор и клавиатуру. Для максимально эффективного использования пространства вашего центра обработки данных неиспользуемый модуль клавиатуры/тачпада можно полностью задвинуть, а тонкий ЖК-монитор повернуть и установить вплотную к стойке, что обеспечивает удобное отслеживание работы компьютеров. Это позволяет экономить свободное пространство в серверной комнате или центре обработки данных.



Модель KL1516Ai обеспечивает возможность удобной работы, как на локальных рабочих местах системных администраторов, так и с удаленных рабочих мест, благодаря наличию у переключателя функции IP-доступа. Используя протокол TCP/IP для связи, KL1516Ai обеспечивает доступ c любого компьютера в сети LAN, WAN или Интернет.



Применение разъемов RJ-45 и кабеля Cat 5e/6 обеспечивает компактность прокладки кабелей, а использование соединительных KVM модулей-адаптеров для подключения компьютеров позволяет управлять ими в любом сочетании интерфейсов, включая компьютеры Mac, Sun, а также устройства с последовательным интерфейсами.



Для большего удобства на задней панели добавлены порты для внешней клавиатуры, монитора и мыши, что позволяет управлять переключателем с дополнительной локальной консоли или через KVM удлинитель отдалить ее на рабочее место в оффисе. Кроме того, на модуле клавиатуры имеется порт для внешней мыши USB, благодаря которому вместо тачпада можно использовать внешнюю мышь.



Дополнительные функции включают режим Panel Array Mode™, обеспечивающий одновременное отображение на экране видеосигналов с 8 подключенных компьютеров, а также Электронную доску сообщений («Message Board»), используемую для передачи мгновенных сообщений между одновременно работающими пользователями. Модель KL1508Ai является идеальным решением для управления ИТ оборудованием серверной комнаты.





Артикул (и возможные варианты его написания): KL1516AiM-AXA-RG, KL1516AiM-AX-RG, KL1516AiMR, KL1516AiMRG, KL1516AiM, KL-1516AiM



ВНИМАНИЕ!

В инсталляциях рекомендуется:

  • использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
  • выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.



Особенности


Оборудование


  • Интегрированная KVM-консоль с 17/19 дюймовым ЖК-монитором в корпусе Dual Rail
  • С одного устройства можно управлять 16 компьютерами
  • Гирляндное подключение до 15 дополнительных KVM-переключателей – управление 256компьютерами (Совместимые KVM-переключатели: KH1508A/KH1516A, KH0116, ACS1208A/ACS1216A, CS1708A/CS1716A, KH1508/KH1516)
  • Одна шина для удаленного доступа к KVM через IP
  • Компактные разъемы RJ-45 и кабель Cat 5e/6
  • Соединительные кабели KVM поддерживают автоматическую конвертацию, что позволяет гибко комбинировать интерфейс (PS/2, USB, Sun и последовательные устройства) для управления всеми типами компьютеров
  • Дополнительный порт консоли – управление компьютерами KVM-переключателя с ЖК-монитором при помощи внешней консоли (монитор, клавиатура и мышь USB или PS/2)
  • Поддержка различных платформ: ПК, Mac, Sun и устройства последовательной передачи данных
  • Поддержка внешней мыши USB
  • Высота корпуса Dual Rail немного ниже стандарта 1U – зазоры сверху и снизу обеспечивают удобство установки в слоте системной стойки 1U
  • Функция Dual Rail – ЖК-монитор выдвигается отдельно от клавиатуры/тачпада
  • Модуль ЖК-монитора вращается на 120 градусов, что позволяет выбрать удобный угол просмотра
  • Блокирование консоли – позволяет надежно фиксировать консоль, когда она не используется
  • Кнопка питания ЖК-дисплея позволяет экономить электроэнергию и продлить срок службы дисплея
  • Для получения более подробной информации о KVM-переключателях, которые можно подсоединять к KL1516Ai, смотрите таблицу совместимых KVM-переключателей.

Управление


  • До 64 зарегистрированных пользователей – до 32 параллельных удаленных сеансов
  • Функция завершения сеанса – администраторы могут завершать любые текущие сеансы
  • Номер адаптера – хранение информации о портах позволяет администраторам переподключить серверы на другие порты без необходимости перенастраивать адаптеры и переключатель
  • Режим совместного использования портов позволяет нескольким пользователям подключаться к серверу одновременно
  • Удаленное управление питанием через подключенные устройства серии Power Over the NET™
  • Интеграция с программным обеспечением управления ALTUSEN CC2000
  • Регистрация событий и поддержка сервера регистрации на основе Windows
  • Журнал локальных событий
  • Возможность обновления прошивки
  • Поддержка IPv6


Удобный интерфейс


  • Удобное переключение между компьютерами при помощи кнопок, режим горячих клавиш, экранное меню и графический интерфейс пользователя на основе браузера
  • Локальная консоль и графические интерфейсы на основе браузера и AP представляют собой унифицированный многоязычный интерфейс, что позволяет снизить затраты на обучение пользователей и повысить производительность
  • Поддержка клиентов различных платформ (Windows, Mac OS X, Linux, Sun)
  • Поддержка различных браузеров: Internet Explorer, Chrome, Firefox, Safari, Opera, Mozilla, Netscape
  • Интерфейс на основе браузера позволяет администраторам работать без предварительной установки Java
  • Многооконный режим Panel Array Mode™
  • Режим Broadcast – входные данные с клавиатуры могут дублироваться на всех подключенных серверах (только для локальной консоли)

Улучшенная безопасность


  • Поддержка удаленной идентификации: RADIUS, LDAP, LDAPS и MS Active Directory
  • 128-битное SSL-шифрование для защиты пароля при входе пользователя
  • Поддержка гибкого шифрования дает возможность пользователям использовать любую комбинацию 56-битного DES, 168-битного 3DES, 256-битного AES, 128-битного RC4 или случайные варианты для независимого шифрования клавиатуры/мыши, видео и данных
  • Поддержка фильтра IP/MAC для повышения уровня безопасности
  • Настраиваемые разрешения пользователей и группы пользователей для доступа к серверу и управления

Виртуальный удаленный рабочий стол


  • Настройка качества и допуска видео для оптимизации скорости передачи данных; возможность использования монохромных цветов, а также задания порогов и настроек шума для сжатия данных в условиях малой полосы пропускания
  • Полноэкранный или настраиваемый по размеру и масштабу виртуальный удаленный рабочий стол
  • Функция - «Message Board» (Электронная доска сообщений) позволяет общаться зарегистрированным пользователям
  • Функция Mouse DynaSync™ – автоматическая синхронизация перемещения указателя мыши на локальном и удаленном компьютерах
  • Экранная клавиатура с поддержкой нескольких языков
  • Доступ на уровне BIOS
  • Локальная LED подсветка, обеспечивающия освещение клавиатуры

<!--
Для облегчения монтажа в 19-дюймовую стойку рекомендуется применение набора специальных направляющих (поставляются отдельно).



Набор для монтажа в стойку

Глубина

2Х-010G (Длинный/Опционный) 17 дюймов ЖК-монитор: 68,0–105,0
Короткий (Стандартный) 42 см – 77 см





Набор «Easy Installation» для облегченного монтажа в стойку силами одного человека

Глубина

2Х-012G (Длинный/Опционный) 17 дюймов ЖК-монитор: 68,0–105,0
2Х-011G Короткий (Опционный) 17 дюймов ЖК-монитор: 57,0–70,0

-->



Комплект поставки

  • 1 х 16-и портовый ЖК KVM-переключатель KL1516Ai
  • 1 х кабель для обновления встроенного программного обеспечения
  • 1 х шнур питания
  • 1 х руководство пользователя


 Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:

Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости IP KVM-переключателей с продуктами ATEN.

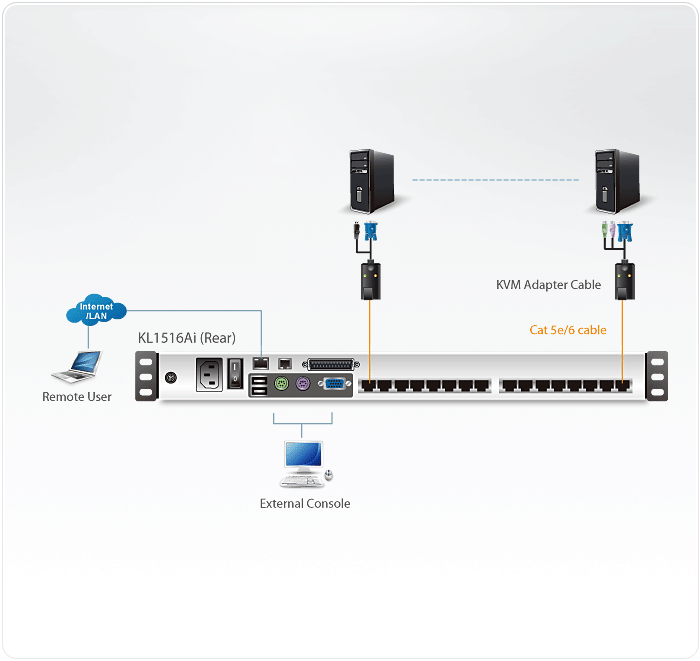

Схема подключения






Спецификация



Параметры

Значение

Количество
подсоединяемых ПК

Напрямую

16

Макс. с каскадом переключателей

256 (гирляндное подключение)

Количество
подсоединяемых консолей

Локальная/Удаленная

1

Выбор порта

Экранное меню; горячие клавиши; кнопки

Разъемы

Порты консоли

Клавиатура

1 x 6-контактный Mini-DIN, розеточный (красный);
1 x USB Тип А, розеточный (белый)

Видео

1 x HDB-15, розеточный (синий)

Мышь

1 x 6-контактный Mini-DIN, розеточный (зеленый);
1 x USB Тип А, розеточный (белый)

Порты KVM

16 x RJ-45, розеточные

Гирляндное подключение

1 x DB-25, штырьковый (черный)

Обновление прошивки

1 x RJ-11, штырьковый (черный)

Питание

1 x 3-штырьковое гнездо переменного тока

Внешняя мышь

1 x USB, тип А (розеточный)

LAN

1 x RJ-45(розеточный)

PON

1 x RJ-45(розеточный)

Переключатели

Выбор порта

16 х кнопок

Сброс KVM

1 x полуутопленная кнопка

Обновление прошивки

1 х ползунковый

Питание

1 х кулисный

Питание ЖК-дисплея

1 х кнопок

Настройка ЖК-дисплея

4 х кнопок

Станция

2 х кнопок

Индикаторы

Порт

Онлайн

16 (зеленые)

Выбор

16 (оранжевые)

Питание

1 (синий)

Номер станции

1 x 2-значный, 7-сегментный (оранжевый)

Фиксация

1 x фиксация числового регистра (зеленый)

1 x фиксация регистра заглавных букв (зеленый)

1 x фиксация режима прокрутки (зеленый)

Соединение

1 (зеленый)

10/100 Мбит/сек

1 (оранжевый/зеленый)

Питание ЖК-дисплея

1 (оранжевые)

Эмуляция

Клавиатура / мышь

PS/2; USB

Видео

1280 x 1024 при 75 Гц; DDC2B (50 метров, локально);
1600 x 1200 при 60 Гц; DDC2B (40 метров, удаленно)

Интервал сканирования

1 - 255 сек.

Параметры электропитания

100-240 В пер. тока; 50/60 Гц; 1 А

Потребляемая мощность

120 В, 31 Вт / 230 В, 32 Вт (17“); 120 В, 33 Вт / 230 В, 34 Вт (19“)

Внешние условия

Рабочая температура

0 - 40°C

Температура хранения

-20 - +60°C

Влажность

0 - 80% относительная влажность, без конденсата

Физические
характеристики

Материал корпуса

Металл

Вес (17“/19“)

16,00 кг

Размеры
(Д x Ш x В)

70,12 x 48,00 x 4,40 см
