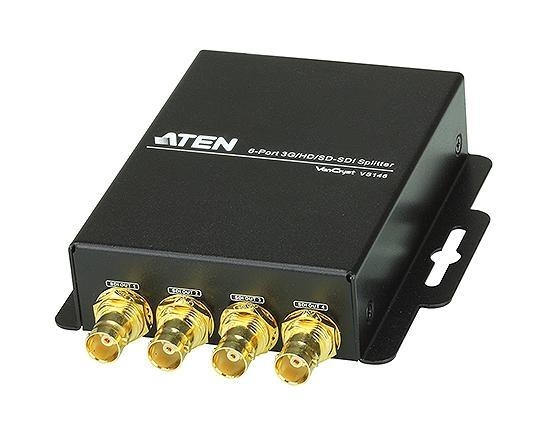

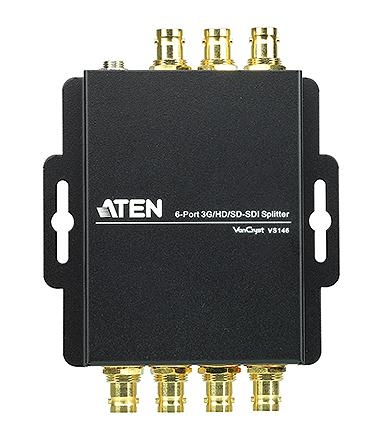

VS146-AT-G 6-портовый 3G/HD/SD-SDI видеоразветвитель (Video splitter)

Артикул: VS146-AT-G



6-портовый 3G/HD/SD-SDI видеоразветвитель VS146 принимает сигнал с одного SDI-входа и ретранслирует его на шесть SDI-выходов для просмотра на нескольких мониторах в режиме реального времени. Автоматически выполняя процесс компенсации потерь высоких частот ( cable equalization) устройство способно передавать сигнал на расстояние свыше 300 метров. Видеоразветвитель VS146 также обладает функцией «re-clock» выполняемой для SDI-сигналов, которая при каскадном подключении, позволяет расширить дальность передачи данных. Это особенно подходит для систем видеонаблюдения, телестудий, цифрового кино или иных случаев использования аудио и видео, где необходимо разделить сигналы от камеры или другого устройства, оснащенного выходом 3G / HD / SD-SDI для отображения на шести SDI-совместимых дисплеях или для обработки на видеопроцессорах.



Артикул (и возможные варианты его написания): VS146-AT-G; VS146-AT; VS146; VS-146; VS146G

Особенности


  • Один вход и ретрансляция на шесть выходов
  • Поддержка SDI расстояния до 90M (3G-SDI), 150M (HD-SDI) or 300M (SD-SDI) при RG6
  • Поддержка функции «Reclocking» для SDI-сигналов для каскадного подключения, позволяющего увеличить дальность и количество линий передачи данных
  • Поддерживаемые SDI форматы:
    SD-SDI (SMPTE 259M, до 270MБит/с)
    HD-SDI (SMPTE 292M, 296M до 1.485Гбит/с)
  • Поддерживает мониторы VGA, XGA, SVGA, UXGA и Multisync
  • 3G-SDI (SMPTE 424M, 425M уровень A,B до 2.97 Гбит/с)
  • Полоса пропускания видео: 2.97 Гбит/с , 2.97/1.001 Гбит/с
  • Автоматическое определение наличия сигналов 3G/HD/SD-SDI
  • Светодиодная индикация статуса питания и наличия сигнала
  • Возможность фиксации разъема питания для безопасной коммутации
  • Позволяет передавать все служебные данные




Комплектация


  • 1x -портовый 3G/HD/SD-SDI видеоразветвитель VS146
  • 1х адаптер питания
  • 1x руководство пользователя

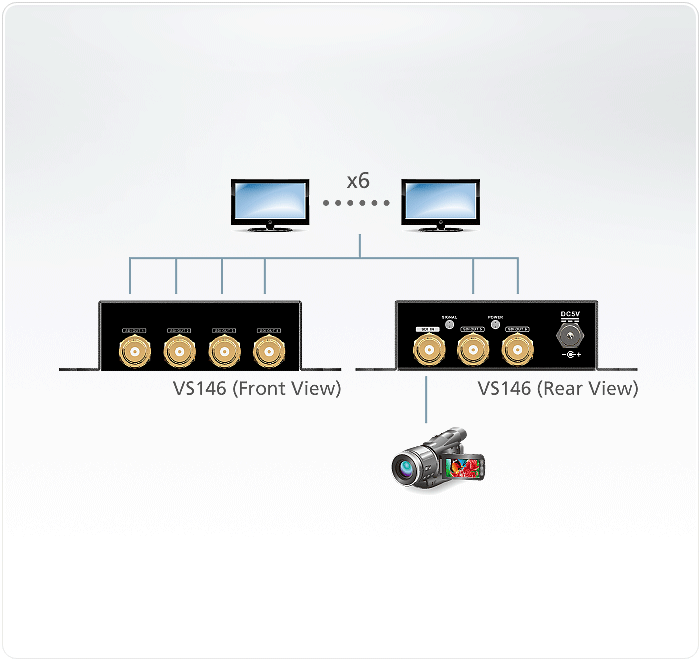

Схема подключения




Спецификация

Параметры

Значение

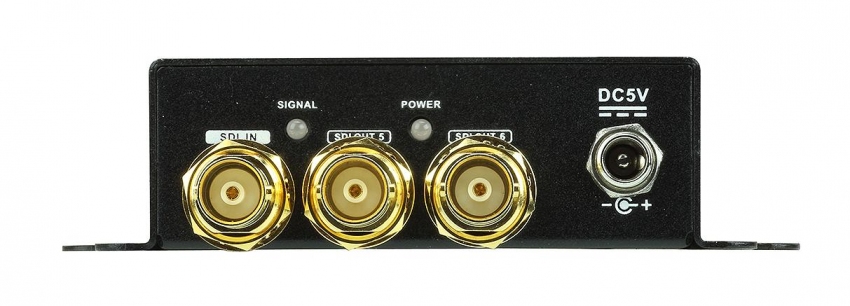

Видеовход Интерфейс BNC (золотистого цвета) - 1 шт.
Импеданс 75 Ом
Макс. расстояние 1.8м

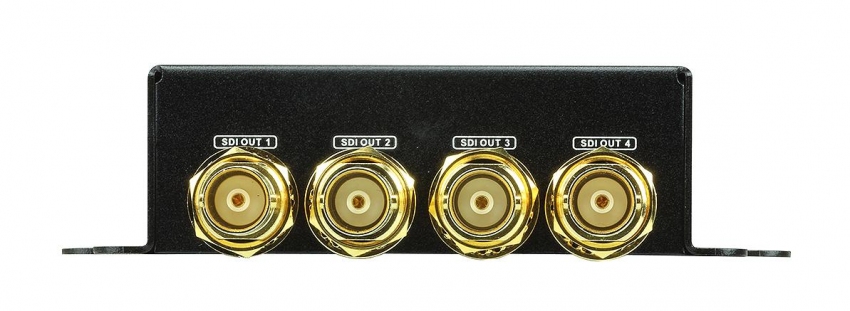

Видеовыход Интерфейс BNC (золотистого цвета) - 1 шт.
Импеданс 75 Ом
Видео Макс. скорость передачи данных 2,97 Гбит/с
Поддерживаемое разрешение NTSC при 59,96 Гц, PAL при 50 Гц
720p при 50/59,94/60 Гц
1080i при 50/59,94/60 Гц
1080p при 23,97/24/25/29,97/30/50/59,94/60 Гц
Макс. расстояние 90 м (3G-SDI); 150 м (HD-SDI); 300 м (SD-SDI)
Питание Разъем: Разъем для подключения питания постоянного тока - 1 шт.
Питание: 5 В постоянного тока, 10 Вт
Окружающая среда Рабочая температура 0-40°C
Температура хранения -20°C - 60°C
Влажность 20% - 90% относительная, без конденсата
Физические характеристики Материал корпуса Металл
Вес 0.31 кг
Размер 14,50 x 8,00 x 2,50 см
Картонная упаковка 5 шт.



* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
