KL1508AM-AXA-RG — 8-и портовый Dual Rail ЖК KVM-переключатель с высокой плотностью монтажа и подключением по кабельной системе Cat5

Артикул: KL1508AM-AXA-RG



  KVM-переключатель KL1508AMR с ЖК-дисплеем имеет независимо выдвигающиеся модули 17-дюймового ЖК-монитора и клавиатуры со встроенным тачпадом. KVM-переключатель KL1508AMR позволяет ИТ- администраторам получать доступ и управлять 8 компьютерами. К переключателю может быть подключена дополнительная KVM консоль с PS/2 или USB интерфейсом. Для удаленной работы в пределах здания можно подключить KVM удлинитель, а для доступа из любой точки мира — IP KVM удлинитель (KVM шлюз CN8000, KN1000).

  С целью повышения надежности соединения с компьютерами, а также для удобства монтажа используются разъемы RJ-45 и кабель категории 5e/6. Использование специальных KVM-Кабель-Адаптеров для соединения позволяет применять в установке с KL1508AMR любые сочетания компьютеров PC, Mac и Sun, а также последовательные устройства.

  Эти переключатели обладают функциями, позволяющими администраторам легко управлять всеми устройствами серверной комнаты или центра обработки данных. Например, расширенная функция «Номер адаптера» позволяет хранить настройки соединительного кабеля – номер, имя порта, ОС, язык клавиатуры и т.д. Эта функция позволяет администраторам подключать серверы на другие порты без необходимости перенастраивать адаптеры. Переключатели имеют улучшенное качество видео: на расстоянии до серверов до 50 метров — разрешение 1280 x 1024.

  Установка KL1508AMR является одним из лучших и наиболее экономных решений, предлагаемых ATEN для рынка малых и средних предприятий.

Артикул (и возможные варианты его написания): KL1508AM-AXA-RG, KL1508AM-AX-RG, KL1508AMR, KL1508AMRG, KL1508AM, KL-1508AM



ВНИМАНИЕ!

В инсталляциях рекомендуется:

  • использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
  • выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.

Особенности

  • KVM-консоль с или 17-дюймовым ЖК монитором и с задвигаемым корпусом имеет зазоры сверху и снизу корпуса, что облегчает операции с ним внутри стойки 1U;
  • Функция Dual Rail – ЖК монитор выдвигается независимо от клавиатуры / сенсорной панели;
  • Защелка консоли дает возможность выезжающей консоли надежно оставаться убранной, когда она не используется;
  • С одной консоли можно контролировать до 8 компьютеров; при шлейфовом подключении до 31 дополнительного устройства, можно контролировать до 256 компьютеров;
  • Кабели KVM адаптера с автоматическим преобразованием сигнала обеспечивают удобные комбинации интерфейсов. PC, Mac и Sun компьютеры и последовательные устройства могут быть включены в установку;
  • RJ-45 разъемы и кабель Cat5 позволяют увеличить расстояние между компьютерами и переключателем до 50 метров при разрешении 1280 x 1024 и частоте 75 Гц.
  • Специальный порты для подключения внешней KVM консоли (монитор, клавиатура и имышь с интерфейсом PS/2/USB;
  • Не требуется программное обеспечение – удобный выбор компьютеров с помощью переключателей выбора порта, “горячих клавиш” и интуитивно понятных OSD меню;
  • Экранное меню OSD автоматически настраивается под изменения разрешения – древовидная структура OSD обеспечивает быстрый поиск и управление компьютерами;
  • Быстрое и удобное переключение между компьютерами со станции и наличие переключателей выбора порта — LED кнопки-диоды отображают активные подключенные порты и выбранное устройство;
  • Настройки видео изображения подсоединенных компьютеров автоматически принимают значения оптимального выходного сигнала, поступающего на ЖК монитор;
  • Функция автосканирования позволяет отслеживать работу выбранных пользователем компьютеров;
  • Двухуровневая система защиты по паролю: к управлению компьютерами допускаются только авторизованные пользователи – до четырех пользователей и один администратор, имеющие отдельные профили для каждого;
  • Поддержка режима широковещания – команды с клавиатуры могут быть переданы одновременно на все доступные компьютеры установки;
  • Стандартная клавиатура со 105-клавишами; эмуляция Mac и Sun клавиатуры;
  • Клавиши клавиатуры, предназначенные для вызова режима “Горячих клавиш” и режима OSD, для обеспечения быстрого доступа к соответствующему функционалу;
  • Монтаж в 19-дюймовую системную стойку (1U) – включен стандартный набор для монтажа в стойку, также есть дополнительный набор для быстрого (один человек производит установку) монтажа в стойку (приобретается отдельно);
  • Многоплатформенная поддержка: Windows 2000/XP/Vista, Mac, Linux, Unix, Sun, FreeBSD;
  • Локальная LED подсветка, обеспечивающия освещение клавиатуры;
  • Для получения более подробной информации о KVM-переключателях, которые можно подсоединять к KL1508A, смотрите таблицу совместимых KVM-переключателей.
  • Локальная LED подсветка, обеспечивающия освещение клавиатуры


Комплект поставки

  • 1 x 8-и портовый Dual Rail ЖК KVM-переключатель с высокой плотностью монтажа, с подключением по кабельной системы Cat5 и стандартным набором монтажа в стойку
  • 1 x кабель для обновления встроенного программного обеспечения
  • 1 x шнур питания
  • 1 x руководство пользователя
  • 1 x руководство “Быстрый Старт”


 Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:

Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости LCD KVM переключателей с KVM устройствами ATEN.

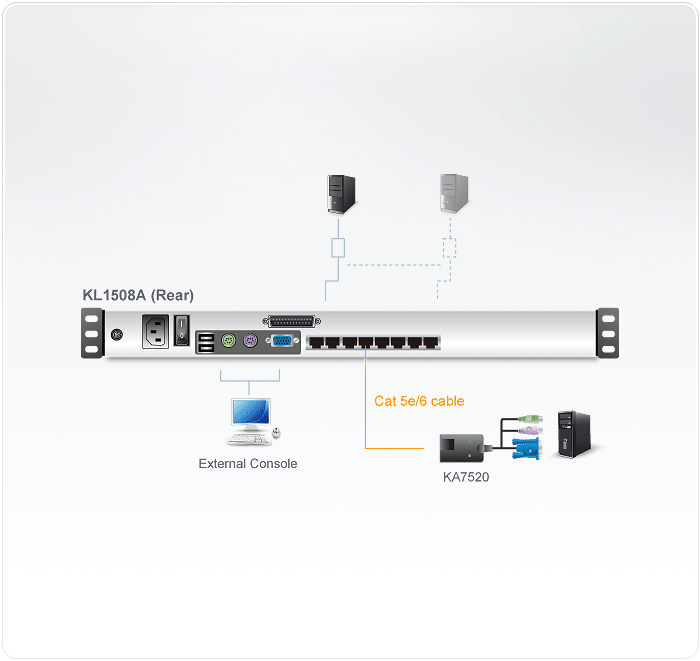

Схема подключения




Спецификация




Компьютерные подключения
Прямое 8
Максимальное значение 256 (через гирляндное подключение)
Выбор порта Экранное меню, клавиша быстрого вызова, нажимные кнопки
Разъемы
Порты консоли Гнездо USB тип А - 2 шт.
6-контактное гнездо Mini-DIN (сиреневого цвета) - 1 шт.
6-контактное гнездо Mini-DIN (зеленого цвета) - 1 шт.
Гнездо HDB-15 (синего цвета) - 1 шт.
KVM порты Гнездо RJ-45 (черного цвета) - 8 шт.
Порты гирляндного подключения Разъем DB-25 (черного цвета) - 1 шт.
Обновление микропрограммы Гнездо RJ-11 - 1 шт.
Питание Гнездо переменного тока с 3 штырьками - 1 шт.
Порт для подключения внешней мыши USB тип А (Гнездо) - 1 шт.
Переключатели
Выбор порта Нажимная кнопка - 8 шт.
Выбор станции Нажимная кнопка - 2 шт.
Сброс параметров Полузаглубленная кнопка - 1 шт.
Обновление микропрограммы Ползунок - 1 шт.
Питание Круглодисковая кнопка - 1 шт.
Настройка параметров ЖК дисплея Нажимная кнопка - 4 шт.
Питание ЖК дисплея Нажимная кнопка - 1 шт.
Светодиодные индикаторы
В сети 8 (Зеленого цвета)
Выбрано 8 (Оранжевого цвета)
Питание 1 (Синего цвета)
ID станции 2-цифровой, 7-сегментный (оранжевого цвета) - 1 шт.
Блокировка Num Lock (зеленого цвета) - 1 шт.
Caps Lock (зеленого цвета) - 1 шт.
Scroll Lock (зеленого цвета) - 1 шт.
Питание ЖК дисплея 1 (Оранжевого цвета)
Эмуляция
Клавиатура/ Мышь PS/2; USB (ПК, Sun, Mac); Последовательный
Спецификации панели
Размер экрана 17" ЖК-дисплей с активной матрицей (TFT-LCD)
Шаг пикселя 0,264 мм x 0,264 мм
Поддержка цвета 16,7 млн. цветов
Коэффициент контрастности 1000:1
Яркость 250 кд/м²
Время отклика 5 мс
Угол обзора 170° (Г), 160° (В)
Видео 1600 x 1200 при 60 Гц (40 м);
1280 x 1024 при 75 Гц (50 м)
Интервал проверки 1-255 с
Температура и влажность
Рабочая температура 0 - 40°C
Температура хранения -20 - 60°C
Влажность 0-80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 15.36 kg
Размеры (Д х Ш х В) 48.00 x 70.12 x 4.40 cm
Номинальная входная мощность 100-240 В переменного тока; 50-60 Гц; 1 A
Энергопотребление AC110V:20W:104BTU



* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
