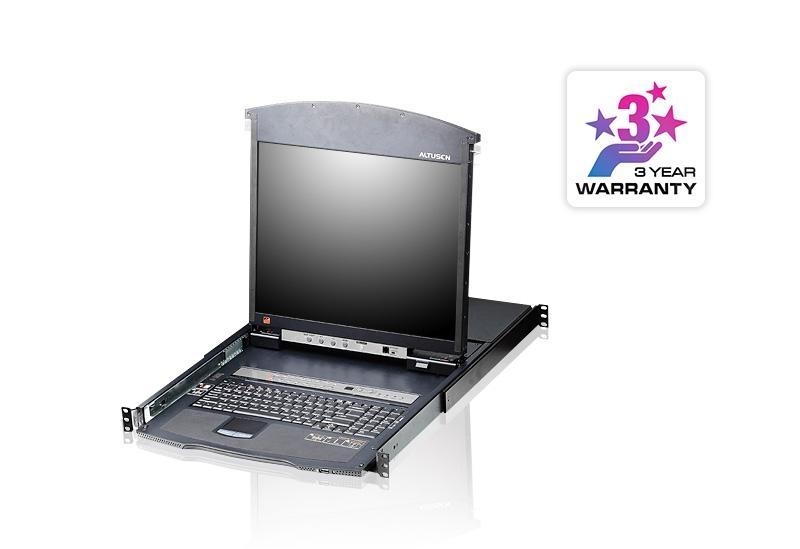

KVM-переключатель ALTUSEN KL1516AMR с ЖК-дисплеем имеет независимо выдвигающиеся модули 17-дюймового ЖК-монитора и клавиатуры со встроенным тачпадом. KVM-переключатели KL1516AMR позволяют ИТ- администраторам получать доступ и управлять 16 компьютерами. К переключателю может быть подключена дополнительная KVM консоль с PS/2 или USB интерфейсом. Для удаленной работы в пределах здания можно подключить KVM удлинитель, а при необходимости доступа из любой точки мира — IP KVM удлинитель (KVM шлюз CN8000, KN1000).
Для повышения надежности и эффективности для соединения компьютеров используются разъемы RJ-45 и кабель Cat 5e/6. При использовании соединительных кабелей переключатель KL1516AMR позволяет управлять любой комбинацией ПК, компьютеров Mac, Sun и устройств последовательной передачи данных.
Эти переключатели обладают функциями, облегчающими администраторам управление всеми устройствами серверной комнаты или центра обработки данных.
Например, расширенная функция «Номер адаптера» позволяет хранить настройки соединительного кабеля – номер, имя порта, ОС, язык клавиатуры и т.д. Эта функция позволяет администраторам подключать серверы на другие порты без необходимости перенастраивать адаптеры. Другие полезные функции этих переключателей включают улучшенное качество видео – увеличение расстояния до серверов до 50 метров при разрешении 1280 x 1024.
Артикул (и возможные варианты его написания): KL1516AM-AXA-RG, KL1516AM-AX-RG, KL1516AMR, KL1516AMRG, KL1516AM, KL-1516AM
ВНИМАНИЕ!
В инсталляциях рекомендуется:
-
использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
-
выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Особенности
-
KVM-консоль с или 17-дюймовым ЖК монитором и с задвигаемым корпусом имеет зазоры сверху и снизу корпуса, что облегчает операции с ним внутри стойки 1U.
-
Функция Dual Rail – ЖК монитор выдвигается независимо от клавиатуры / сенсорной панели.
-
Защелка консоли дает возможность выезжающей консоли надежно оставаться убранной, когда она не используется
-
С одной консоли можно контролировать до 16 компьютеров; при шлейфовом подключении до 31 дополнительного устройства, можно контролировать до 512 компьютеров.
-
Кабели KVM адаптера с автоматическим преобразованием сигнала обеспечивают удобные комбинации интерфейсов. PC, Mac и Sun компьютеры и последовательные устройства могут быть включены в установку.
-
RJ-45 разъемы и кабель Cat5 позволяют увеличить расстояние между компьютерами и переключателем до 50 метров при разрешении 1280 x 1024 и частоте 75 Гц.
-
Специальный порт консоли для управления от внешней консоли плюс дополнительный порт PS/2 мыши для использования дополнительной мыши со встроенной ЖК консолью.
-
Не требуется программное обеспечение – удобный выбор компьютеров с помощью переключателей выбора порта, “горячих клавиш” и интуитивно понятных OSD меню.
-
Экранное меню OSD автоматически настраивается под изменения разрешения – древовидная структура OSD обеспечивает быстрый поиск и управление компьютерами.
-
Быстрое и удобное переключение между компьютерами со станции и наличие переключателей выбора порта — LED кнопки-диоды отображают активные подключенные порты и выбранное устройство.
-
Настройки видео изображения подсоединенных компьютеров автоматически принимают значения оптимального выходного сигнала, поступающего на ЖК монитор.
-
Функция автосканирования позволяет отслеживать работу выбранных пользователем компьютеров.
-
Двухуровневая система защиты по паролю: к управлению компьютерами допускаются только авторизованные пользователи – до четырех пользователей и один администратор, имеющие отдельные профили для каждого.
-
Поддержка режима широковещания – команды с клавиатуры могут быть переданы одновременно на все доступные компьютеры установки.
-
Стандартная клавиатура со 105-клавишами; эмуляция Mac и Sun клавиатуры.
-
Клавиши клавиатуры, предназначенные для вызова режима “Горячих клавиш” и режима OSD, для обеспечения быстрого доступа к соответствующему функционалу.
-
Монтаж в 19-дюймовую системную стойку (1U) – включен стандартный набор для монтажа в стойку, также есть дополнительный набор для быстрого (один человек производит установку) монтажа в стойку (приобретается отдельно).
-
Многоплатформенная поддержка: Windows 2000/XP/Vista, Mac, Linux, Unix, Sun, FreeBSD.
-
Локальная LED подсветка, обеспечивающия освещение клавиатуры.
-
Локальная LED подсветка, обеспечивающия освещение клавиатуры
Примечание: *Конструктивно у всех устройств серии CLхххх и KLxxxx блок с монитором можно открыть на угол до 120 градусов, но так как при установке в стойку верхний блок упирается в монтажные профили фактические углы открытия монитора меньше. Для информации, углы открытия монитора отражены в таблице.
Модель |
LCD Panel -
Угол открытия |
LCD Panel -
Угол открытия
при установке в стойку |
CL1000M |
118°~120° |
112° |
CL1000N |
118°~120° |
110° |
CL1008 |
118°~120° |
112° |
CL1016 |
118°~120° |
112° |
CL1308N |
118°~120° |
110° |
CL1316N |
118°~120° |
110° |
CL3000N |
118°~120° |
112° |
CL6700MW |
118°~120° |
112° |
CL6708MW |
118°~120° |
112° |
CL5708 |
118°~120° |
112° |
CL5716 |
118°~120° |
112° |
CL5708I |
118°~120° |
112° |
CL5716I |
118°~120° |
112° |
CL3700 |
118°~120° |
114° |
CL3100 |
118°~120° |
114° |
CL3800 |
118°~120° |
98.5° |
CL5800 |
118°~120° |
93°~95° |
CL5808 |
118°~120° |
93°~95° |
CL5816 |
118°~120° |
93°~95° |
KL1508A |
118°~120° |
93°~95° |
KL1516A |
118°~120° |
93°~95° |
KL1108V |
118°~120° |
93°~95° |
KL1116V |
118°~120° |
93°~95° |
KL1508AI |
118°~120° |
93°~95° |
KL1516AI |
118°~120° |
93°~95° |
Для облегчения монтажа в 19-дюймовую стойку рекомендуется применение набора специальных направляющих (поставляются отдельно).
Набор для монтажа в стойку
|
Глубина
|
2Х-010G (Длинный) |
68 см – 105 см |
Короткий (Стандартный) |
42 см – 77 см |
|
Набор ”Easy Installation” для облегченного монтажа в стойку силами одного человека
|
Глубина
|
2Х-012G (Длинный/Опционный) |
68 см – 105 см |
2Х-011G Короткий (Опционный) |
57 см – 70 см |
|
Комплект поставки
-
1 x 16-и портовый Dual Rail ЖК KVM-переключатель с высокой плотностью монтажа, с подключением по кабельной системы Cat5 и стандартным набором монтажа в стойку
-
1 x кабель для обновления встроенного программного обеспечения
-
1 x шнур питания
-
1 x руководство пользователя
-
1 x руководство “Быстрый Старт”
Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:
Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости LCD KVM переключателей с KVM устройствами ATEN.
Схема подключения
Спецификация
Параметры
|
Значение
|
Количество подсоединяемых компьютеров |
Непосредственно |
16 |
Максимально |
512 (через шлейфовое соединение) |
Выбор порта |
OSD-меню; “горячие” клавиши; кнопочные переключатели |
Разъемы |
Порты внешней консоли |
Видео |
1 x HDB-15 розеточный (синий) |
Клавиатура |
1 x 6-pin Mini-Din розеточный (фиолетовый) |
Мышь |
1 x 6-pin Mini Din Female (зеленый) |
KVM порты |
16 x RJ-45 розеточный (черный) |
Порт шлейфого подключения |
1 x DB-25 вилочный (черный) |
Обновление встроенного ПО |
1 x RJ-11 розеточный (черный) |
Питания |
1 x 3-х штырьковое гнездо переменного тока |
внешняя мышь |
1 x 6-pin Mini-Din розеточный (зеленый) |
Переключатели |
Сброс |
1 x полуутопленный переключатель |
Выбор порта |
2 x кнопочный переключатель (станция) |
2 x кнопочный переключатель (порт) |
Обновление ПО |
1 x ползунок |
Питание |
1 x тумблер |
Питание ЖК монитора |
1 x кнопочный переключатель |
Настройка ЖК монитора |
4 x кнопочный переключатель |
Светодиодные
индикаторы |
Подключен (ON Line) |
16 (зеленый) |
Выбран (Selected) |
Идентификационный номер станции (Station ID) |
2 x 7-сегментный индикаторный дисплей (оранжевый) |
Идентификационный номер порта (Port ID) |
2 x 7-сегментных (оранжевый) |
Питание |
1 (синий) |
Фиксация |
Num Lock |
1 x зеленый |
Caps Lock |
1 x зеленый |
Scroll Lock |
1 x зеленый |
Питание ЖК монитора |
1 (оранжевый) |
Эмуляция |
клавиатура / мышь |
PS/2; USB (PC, Mac, Sun); Serial |
Видео |
ЖК монитор 17” |
1280 x 1024 при 75 Гц |
Интервал сканирования |
1~255 сек. |
Электрические характеристики |
100~240 В переменного тока 50/60Гц, 1А |
Энергопотребление |
ЖК монитор 17” |
120В/ 28Вт; 230В/ 28Вт |
Среда |
Рабочая температура |
0~40oС |
Температура хранения |
-20~60oС |
Влажность |
0~80% относительная, без конденсата |
Физические
характеристики |
Материал корпуса |
Металл+пластик |
Вес |
ЖК монитор 17” |
17.30 кг |
Размеры (Д x Ш x В) |
ЖК монитор 17” |
70.90 x 48.20 x 4.40 см (19”/1U) |
|
