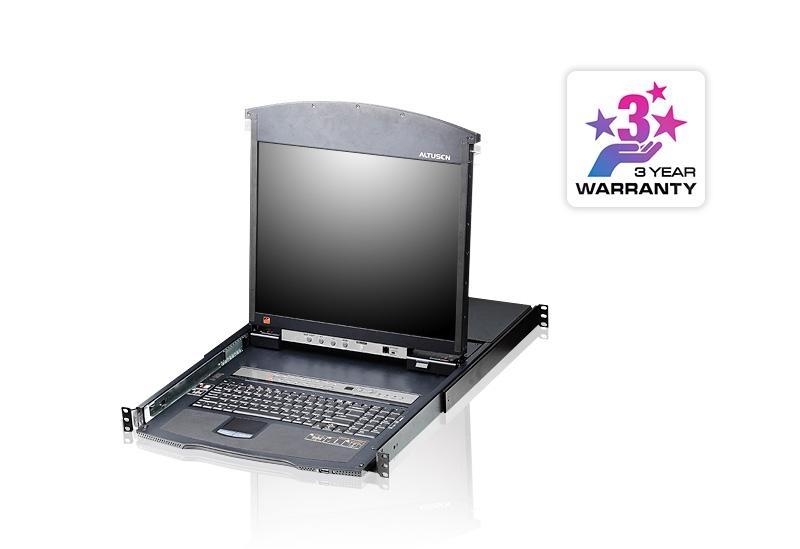

KVM-переключатель KL1516ANR с ЖК-дисплеем имеет независимо выдвигающиеся модули 19-дюймового ЖК-монитора и клавиатуры со встроенным тачпадом. Устройство позволяет ИТ- администраторам получать доступ и управлять 16 компьютерами. К переключателю может быть подключена дополнительная KVM консоль с PS/2 или USB интерфейсом. Для удаленной работы в пределах здания можно подключить KVM удлинитель, а при необходимости доступа из любой точки мира IP KVM удлинитель (KVM шлюз CN8000, KN1000).
Для повышения надежности и эффективности для соединения компьютеров используются разъемы RJ-45 и кабель Cat 5e/6. При использовании соединительных кабелей KVM модель KL1516ANR позволяет управлять любой комбинацией ПК, компьютеров Mac, Sun и устройств последовательной передачи данных.
Эти переключатели обладают мощными функциями, облегчающими администраторам управление всеми устройствами серверной комнаты или центра обработки данных. Например, расширенная функция «Номер адаптера» позволяет хранить настройки соединительного кабеля – номер, имя порта, ОС, язык клавиатуры и т.д. Эта функция позволяет администраторам подключать серверы на другие порты без необходимости перенастраивать адаптеры. Переключателей имеют улучшенное качество видео – увеличение расстояния до серверов до 50 метров при разрешении 1280 x 1024.
Артикул (и возможные варианты его написания): KL1516AN-AXA-RG, KL1516AN-AX-RG, KL1516ANR, KL1516ANRG, KL1516AN, KL-1516AN
ВНИМАНИЕ!
В инсталляциях рекомендуется:
-
использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
-
выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Особенности
-
KVM-консоль с или 19-дюймовым ЖК монитором и с задвигаемым корпусом имеет зазоры сверху и снизу корпуса, что облегчает операции с ним внутри стойки 1U.
-
Функция Dual Rail – ЖК монитор выдвигается независимо от клавиатуры / сенсорной панели.
-
Защелка консоли дает возможность выезжающей консоли надежно оставаться убранной, когда она не используется
-
С одной консоли можно контролировать до 16 компьютеров; при шлейфовом подключении до 31 дополнительного устройства, можно контролировать до 512 компьютеров.
-
Кабели KVM адаптера с автоматическим преобразованием сигнала обеспечивают удобные комбинации интерфейсов. PC, Mac и Sun компьютеры и последовательные устройства могут быть включены в установку.
-
RJ-45 разъемы и кабель Cat5 позволяют увеличить расстояние между компьютерами и переключателем до 50 метров при разрешении 1280 x 1024 и частоте 75 Гц.
-
Специальный порт консоли для управления от внешней консоли плюс дополнительный порт PS/2 мыши для использования дополнительной мыши со встроенной ЖК консолью.
-
Не требуется программное обеспечение – удобный выбор компьютеров с помощью переключателей выбора порта, “горячих клавиш” и интуитивно понятных OSD меню.
-
Экранное меню OSD автоматически настраивается под изменения разрешения – древовидная структура OSD обеспечивает быстрый поиск и управление компьютерами.
-
Быстрое и удобное переключение между компьютерами со станции и наличие переключателей выбора порта — LED кнопки-диоды отображают активные подключенные порты и выбранное устройство.
-
Настройки видео изображения подсоединенных компьютеров автоматически принимают значения оптимального выходного сигнала, поступающего на ЖК монитор.
-
Функция автосканирования позволяет отслеживать работу выбранных пользователем компьютеров.
-
Двухуровневая система защиты по паролю: к управлению компьютерами допускаются только авторизованные пользователи – до четырех пользователей и один администратор, имеющие отдельные профили для каждого.
-
Поддержка режима широковещания – команды с клавиатуры могут быть переданы одновременно на все доступные компьютеры установки.
-
Стандартная клавиатура со 105-клавишами; эмуляция Mac и Sun клавиатуры.
-
Клавиши клавиатуры, предназначенные для вызова режима “Горячих клавиш” и режима OSD, для обеспечения быстрого доступа к соответствующему функционалу.
-
Монтаж в 19-дюймовую системную стойку (1U) – включен стандартный набор для монтажа в стойку, также есть дополнительный набор для быстрого (один человек производит установку) монтажа в стойку (приобретается отдельно).
-
Многоплатформенная поддержка: Windows 2000/XP/Vista, Mac, Linux, Unix, Sun, FreeBSD.
-
Для получения более подробной информации о KVM-переключателях, которые можно подсоединять к KL1516, смотрите таблицу совместимых KVM-переключателей
-
Локальная LED подсветка, обеспечивающия освещение клавиатуры
Примечание: *Конструктивно у всех устройств серии CLхххх и KLxxxx блок с монитором можно открыть на угол до 120 градусов, но так как при установке в стойку верхний блок упирается в монтажные профили фактические углы открытия монитора меньше. Для информации, углы открытия монитора отражены в таблице.
Модель |
LCD Panel -
Угол открытия |
LCD Panel -
Угол открытия
при установке в стойку |
CL1000M |
118°~120° |
112° |
CL1000N |
118°~120° |
110° |
CL1008 |
118°~120° |
112° |
CL1016 |
118°~120° |
112° |
CL1308N |
118°~120° |
110° |
CL1316N |
118°~120° |
110° |
CL3000N |
118°~120° |
112° |
CL6700MW |
118°~120° |
112° |
CL6708MW |
118°~120° |
112° |
CL5708 |
118°~120° |
112° |
CL5716 |
118°~120° |
112° |
CL5708I |
118°~120° |
112° |
CL5716I |
118°~120° |
112° |
CL3700 |
118°~120° |
114° |
CL3100 |
118°~120° |
114° |
CL3800 |
118°~120° |
98.5° |
CL5800 |
118°~120° |
93°~95° |
CL5808 |
118°~120° |
93°~95° |
CL5816 |
118°~120° |
93°~95° |
KL1508A |
118°~120° |
93°~95° |
KL1516A |
118°~120° |
93°~95° |
KL1108V |
118°~120° |
93°~95° |
KL1116V |
118°~120° |
93°~95° |
KL1508AI |
118°~120° |
93°~95° |
KL1516AI |
118°~120° |
93°~95° |
Для облегчения монтажа в 19-дюймовую стойку рекомендуется применение набора специальных направляющих (поставляются отдельно).
Набор для монтажа в стойку
|
Глубина
|
2Х-010G (Длинный) |
68 см – 105 см |
Короткий (Стандартный) |
42 см – 77 см |
|
Набор ”Easy Installation” для облегченного монтажа в стойку силами одного человека
|
Глубина
|
2Х-012G (Длинный/Опционный) |
68 см – 105 см |
2Х-011G Короткий (Опционный) |
57 см – 70 см |
|
Комплект поставки
-
1 x16-и портовый Dual Rail ЖК KVM-переключатель с высокой плотностью монтажа, с подключением по кабельной системы Cat5 и стандартным набором монтажа в стойку
-
1 x кабель для обновления встроенного программного обеспечения
-
1 x шнур питания
-
1 x руководство пользователя
-
1 x руководство “Быстрый Старт”
Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:
Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости LCD KVM переключателей с KVM устройствами ATEN.

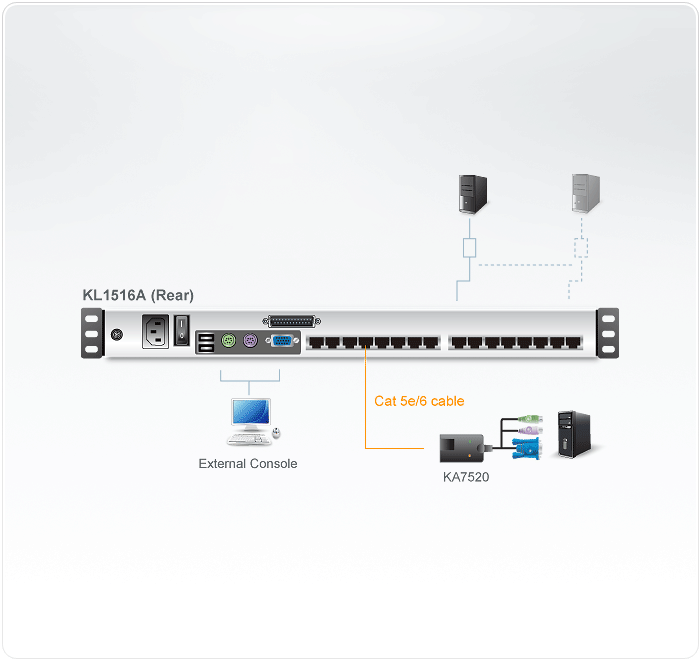

Схема подключения
Спецификация
Параметры
|
Значение
|
Количество
подсоединяемых ПК
|
Напрямую
|
16
|
Макс.
|
512 (гирляндное подключение)
|
Выбор порта
|
Экранное меню; горячие клавиши; кнопки
|
Разъемы
|
Порты консоли
|
Клавиатура
|
1 x 6-контактный Mini-DIN, розеточный (красный);
1 x USB Тип А, розеточный (белый)
|
Видео
|
1 x HDB-15, розеточный (синий)
|
Мышь
|
1 x 6-контактный Mini-DIN, розеточный (зеленый);
1 x USB Тип А, розеточный (белый)
|
Порты KVM
|
16 x RJ-45, розеточный (черный)
|
Гирляндное подключение
|
Выход
|
1 x DB-25, штырьковый (черный)
|
Обновление прошивки
|
1 x RJ-11, штырьковый (черный)
|
Питание
|
1 x 3-штырьковое гнездо переменного тока
|
Внешняя мышь
|
1 x USB, тип А (розеточный)
|
Переключатели
|
Выбор порта
|
16 х кнопок
|
Режим ожидания KVM
|
1 x полуутопленная кнопка
|
Обновление прошивки
|
1 х ползунковый
|
Питание
|
1 х кулисный
|
Питание ЖК-дисплея
|
1 х кнопок
|
Настройка ЖК-дисплея
|
4 х кнопок
|
Номер
|
2 х кнопок
|
Индикаторы
|
Порт
|
Онлайн
|
16 (зеленые)
|
Выбор
|
16 (оранжевые)
|
Питание
|
1 (синий)
|
Номер станции
|
1 x 2-значный, 7-сегментный (оранжевый)
|
Фиксация
|
1 x фиксация числового регистра (зеленый)
|
1 x фиксация регистра заглавных букв (зеленый)
|
1 x фиксация режима прокрутки (зеленый)
|
Питание ЖК-дисплея
|
1 (оранжевые)
|
Эмуляция
|
Клавиатура / мышь
|
PS/2; USB (ПК, Mac, Sun); последовательный
|
Видео
|
1600 x 1200, 60 Гц (40 м);
1280 x 1024, 75 Гц (50 м)
|
Интервал сканирования
|
1 - 255 сек.
|
Параметры электропитания
|
100-240 В пер. тока; 50/60 Гц; 1 А
|
Потребляемая мощность
|
19 ЖК-дисплей
|
100 В / 28,2 Вт; 230 В / 29,1 Вт
|
Внешние условия
|
Рабочая температура
|
0 - 40°C
|
Температура хранения
|
-20 - +60°C
|
Влажность
|
0 - 80% относительная влажность, без конденсата
|
Физические
характеристики
|
Материал корпуса
|
Металл
|
Вес
|
19 ЖК-дисплей
|
18,33 кг
|
Размеры
(Д x Ш x В)
|
19 ЖК-дисплей
|
76,00 x 48,20 x 4,40 см
|
|
|
