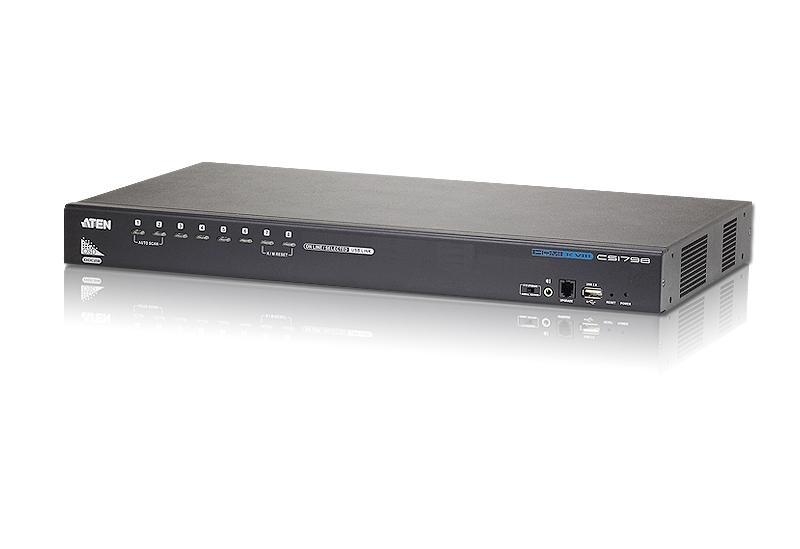

8-портовый KVM-переключатель CS1798 с поддержкой USB и HDMI является многоцелевым устройством, позволяющим объединить доступ и управление 8-мью компьютерами с HDMI –выходами, с помощью одной клавиатуры и мыши, имеющими интерфейс USB, и одного монитора, используемого на консоли.
CS1798 поддерживает трехуровневое каскадное подключение, что позволяет управлять с одной консоли 512 компьютерами.
Кроме того, при использовании стандартных USB–кабелей, до восьми KVM-переключателей CS1798 могут быть объединены в стек, что при подключении компьютеров, оснащенных несколькими видеокартами, дает возможность создавать мульти-мониторные конфигурации.
KVM-переключатель CS1798 оснащен функцией экранного меню (OSD), которая помогает получить доступ к любому компьютеру, подключенному к переключателю. Также данная функция предлагает возможности по сохранению и восстановлению созданной конфигурации и настроек в случае необходимости.
Также KVM-переключатель CS1798 обеспечивает поддержку мультимедийных клавиатур и передачу звука. Вы можете прослушать аудио-вывод любого (одного) компьютера на подключенной к консоли акустической системе .
Артикул (и возможные варианты его написания): CS1798-AT-G; CS1798-AT; CS1798; CS-1798; CS1798G
Особенности
-
Управление с одной консоли восемью компьютерами, оснащенными интерфейсами HDMI , а также двумя дополнительными устройствами с интерфейсом USB 2.0
-
Совместимость с интерфейсом HDMI
-
Возможность трехуровнего каскадного подключения, позволяющего управлять 512 компьютерами*1
-
Возможность создания мульти-мониторных конфигураций - объединение в стек до восьми переключателей CS1798 и вывод изображения на восемь мониторов (двухмониторные/трехмониторные/четырехмониторные/ мульти-мониторные конфигурации)
-
Встроенный 2-ух портовый USB 2.0 концентратор
-
Переключение между компьютерами с использованием клавиш на передней панели, горячих клавиш с клавиатуры или через многоязычное экранное меню (OSD)
-
Независимое переключение KVM и USB функций
-
Возможность сохранению и восстановлению через OSD, позволяющая администратору сохранять конфигурацию и информацию о пользовательских профилях.
-
Возможность обновления встроенной микропрограммы (ПО)
-
Поддержка эксклюзивной технологии Video DynaSync™, разработанной компанией ATEN, устраняющей проблемы с отображением при загрузке и оптимизирующей разрешение экрана при переключении между портами
-
Поддержка разрешений 1080p / 1920 x 1200@60Hz
-
Поддержка широкоэкранных разрешений
-
Поддержка вывода звука – возможно использование акустические системы объемного звучания систем 2.1 с выделенным басом
-
Доступ к аудио-порту консоли с передней панели
-
Функция автоматического переключения между компьютерами (Auto Scan) для удобства наблюдения за ними
-
Совместимость с технологией HDCP
-
Мульти-платформенная поддержка – Windows, Linux, Mac, Sun
-
Поддержка портом консоли функции эмуляции/отсутствия мыши и совместимость с большинством драйверов мыши и многофункциональных мышей
-
Полная эмуляция наличия клавиатуры для загрузки компьютера без останова на ошибках
-
Поддержка и эмуляция клавиатуры Mac/Sun *2.3.
-
Поддержка различных языков в экранном меню (OSD), таких как английский, немецкий, японский, китайский традиционный и упрощенный, испанский, русский и французский.
-
Поддержка мультиязычных раскладок клавиатуры – английской (US), английской (UK), немецкой (GER.), немецкой (SWISS), французской, венгерской, итальянской, японской, корейской, русской, испанской, шведской, китайской традиционной и упрощенной.
* Примечание : Разрешить эмуляцию мыши для независимого переключения 1. CS1798 поддерживает каскадные подключения только с CS1798. 2.Для PC-совместимых компьютеров. Компьютеры Mac и Sun должны поддерживать USB-подключения 3. Эмуляция клавиатур Mac/Sun выполняется с помощью комбинаций клавиш PC-клавиатуры; клавиатуры для Mac/Sun могут работать только со своими собственными компьютерами.
Комплект поставки
-
1x 8-портовый KVM-переключатель с поддержкой USB и HDMI и набором для монтажа в стойку
-
1 х кабель для обновления прошивки
-
2x индивидуальных набора кабелей для KVM (USB HDMI Cable Sets)
-
1x источник питания
-
1x набор прокладок под опорные ножки (Foot Pad Set) (4 штуки)
-
1 x руководство пользователя
Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:
Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости офисных KVM переключателей с устройствами ATEN.
Схема подключения
Спецификация
Параметры
|
Значения
|
Количество подключаемых компьютеров |
Прямое |
8 |
Максимальное |
512(по каскадной схеме) |
Выбор порта |
“горячие” клавиши; кнопочный переключатель |
Разъемы |
Порты консоли |
Клавиатура |
1 x USB, тип A, розеточный (черный;задняя панель) |
Видео |
1 x HDMI, тип А, розеточный (черный) |
Мышь |
1 x USB, тип A, розеточный (черный) |
Динамик |
2 x стерео, мини-гнезда, розеточные (зеленые; 1 x спереди, 1 x сзади) |
Компьютерные порты |
Клавиатура/мышь |
8 x USB, тип B, розеточные (белые) |
Видео |
8 x HDMI, розеточные (черые) |
Динамик |
8 x стерео, мини-гнездо, розеточные (зеленые) |
USB 2.0 - концентратор (HUB) |
2 x USB, тип А, розеточные (белый; 1 x передняя панель, 1 x задняя панель) |
Обновление прошивки |
1 x RJ11 гнездо (черный) |
Питание |
1 x пост. ток, гнездо |
Переключатели |
Выбор порта |
8 x кнопки |
Сброс |
1 x полуутопленная кнопка |
Обновление прошивки |
1 х ползунковый переключатель |
Индикаторы |
Подсоединение USB |
8 (зеленые) |
Подключения / Выбор |
8 (оранжевые) |
Питание |
1 (темно-зеленый) |
Эмуляция |
клавиатура/мышь |
USB |
Видео |
1080p (HDTV) / 1920 x 1200 (DVI) |
Интервал сканирования |
1 - 255 секунд (5 секунд по умолчанию) |
Энергопотребление |
5.0 В пост.тока; 12 Вт |
Среда |
Рабочая температура |
0 ~ 50° С |
Температура хранения |
-20 ~ 60° С |
Влажность |
0 ~ 80% относительная,без конденсации |
Физические характеристики |
Материал корпуса |
Металл |
Вес |
3.49 кг |
Размеры (Д x Ш x В) |
43.72 x 25.66 x 4.40 см |
|
