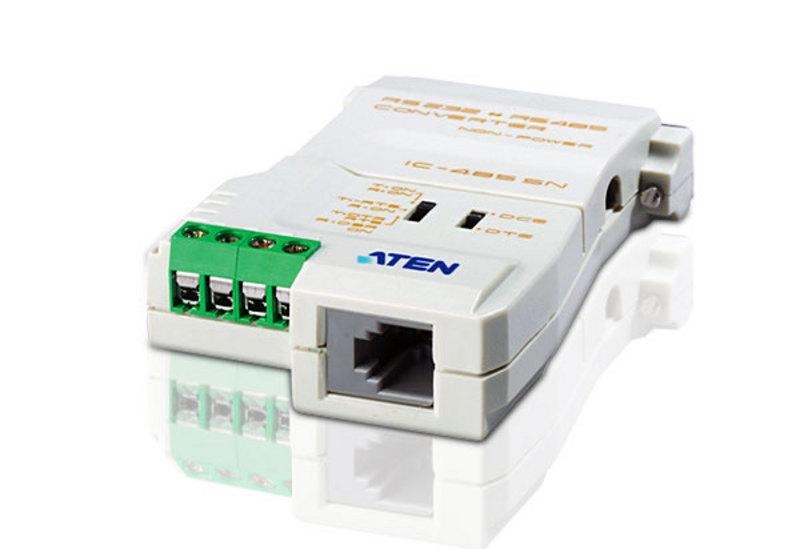

IC485SN-AT— Конвертер интерфейса RS232 в RS485

Артикул: IC485SN-AT

IC485SN является 2-направленным конвертером для преобразования сигналов RS-232 в сигналы RS-422/RS-485 и передачи их на большие расстояния — до 1200 м. Конвертер не требует внешнего источника питания.


Артикул (и возможные варианты его написания): IC485SN-AT; IC485SN; IC-485SN

Особенности:

• Передача данных контролируется сигналом РТС.
• Выбор режима DCE / DTE.
• Выбор режима подключения: точка - точка, точка - многоточка и симплексный/дуплексный
• При 4-х проводном кабеле работает в полнодуплексном режиме ; при 2-х проводном в полудуплексном режиме.
• Компактный размер.
• Максимальное расстояние передачи данных — 1200 м (4000 футов).
• Поддерживает скорость передачи данных до 115.2kbps.
• Поддержка ОС: Windows 2000, Windows XP

Комплект поставки

• 1 x Двунаправленный конвертер
• 1 x Руководство пользователя



  Схема подключения





  Спецификация





  Параметр Значение Разъемы 1 DB-25 Female (RS-232) RS-485 / RS-422 четыре терминальных разъема 1x RJ-11 Female Переключатели SW1 DCE, DTE SW2 TxON, RxON TxRTS, RxON TxDTR/RTS,RxDSR/ON Потребляемая мощность DC9 В, 0.9 вт (Макс.) Расстояние передачи сигнала 1200 м (макс) Скорость передачи данных До 100 Kбит/сек на расстоянии до 1200 м Условия эксплуатации Температура: 0 ~ +50 Влажность: 0 - 80% Условия хранения Температура: -20 ~ +60 Влажность: 0 - 80% Материал корпуса Пластик Вес 0.60 кг Размеры (Д х Ш х В) 5.40 x 7.45 x 1.85 см




  * Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
  * Все товарные знаки и логотипы являются собственностью их владельцев.
